29

-IT

IT

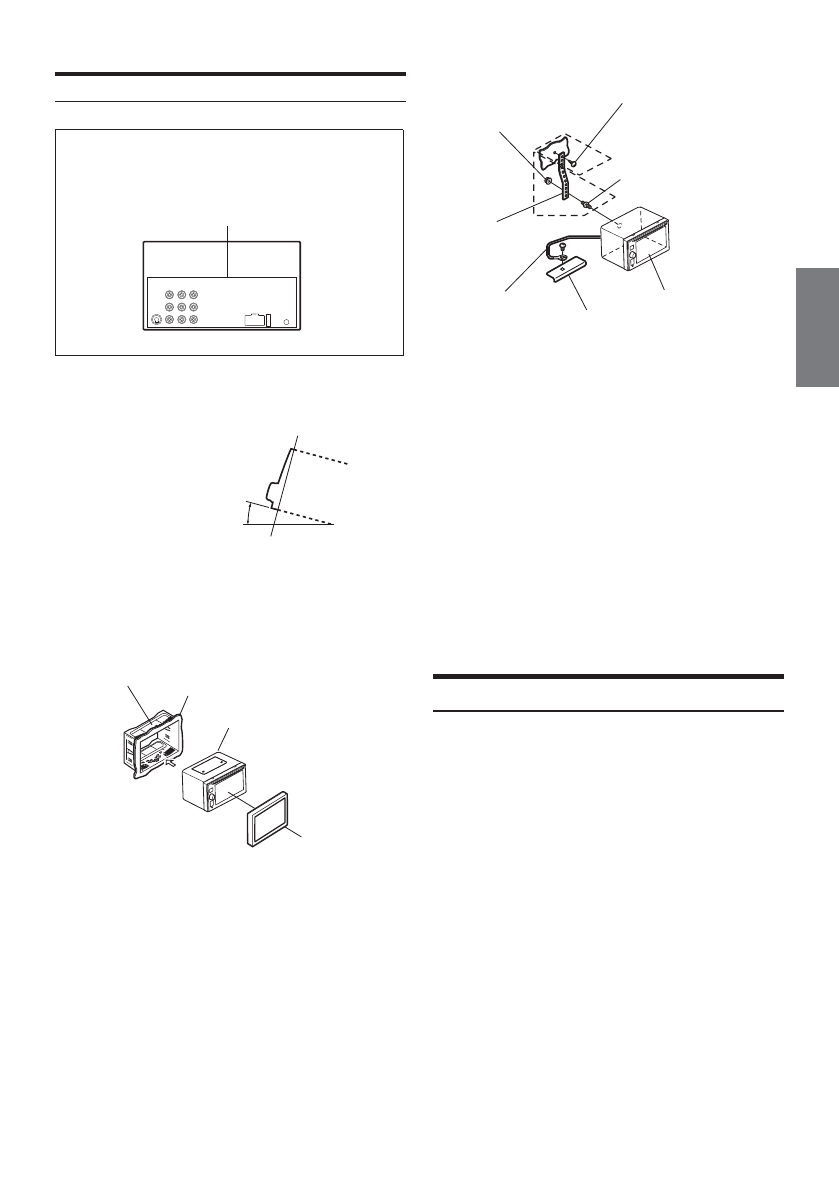

Installazione

Attenzione

Non bloccare il dissipatore di calore dell’unità: ciò potrebbe
impedire la circolazione dell’aria. Se bloccato, il calore si
accumula all’interno dell’unità e può causare incendi.

Dissipatore di calore

Retro dell’unità

L'unità principale deve essere montata entro 45 gradi
rispetto al piano orizzontale, dalla parte posteriore
verso quella anteriore.

Meno di 45°

1

Rimuovere il manicotto di montaggio dall’unità
principale. Far scorrere il manicotto di montaggio
nel cruscotto e fissarlo con gli anelli metallici.

Manicotto di montaggio
(in dotazione)

Cruscotto

Questa unità

Frontalino
(Incluso)

2

*

2

*

1

Dado esagonale (M5)

Vite

Vite prigioniera

Questa unità

Telaio

Cavo di massa

Staffa
di supporto
in metallo

Rinforzare l’unità principale con la staffa di montaggio
in metallo (non in dotazione). Fissare il cavo di massa
dell’unità a una parte in metallo libera per mezzo di una
vite (*1) già inserita nel telaio del veicolo.

•  Per la vite contrassegnata con "*

2

", usare una vite appropriata per la

posizione di montaggio scelta.

Collegare ciascun cavo in ingresso proveniente da un
amplificatore o da un equalizzatore al corrispondente cavo
in uscita proveniente dal lato sinistro posteriore dell’unità
IVE-W560BT/IVE-W560BT-R. Collegare tutti gli altri cavi
dell’unità IVE-W560BT/IVE-W560BT-R come da dettagli
riportati nella sezione CONNESSIONI.

3

Far scorrere l'unità IVE-W560BT/IVE-W560BT-R nel
cruscotto fino ad avvertire uno scatto. Lo scatto
assicura il bloccaggio ottimale dell’unità nel cruscotto,
senza il pericolo che cada accidentalmente.

Installazione del microfono

Per ragioni di sicurezza, il microfono deve essere installato in una

posizione con le seguenti caratteristiche:

•  stabile e protetta.

•  che non inibisca una guida sicura del veicolo.

•  Installare il microfono in una posizione dove possa rilevare con

facilità la voce del conducente.

Se il conducente deve spostarsi in avanti verso il microfono per

favorire l’udibilità, viene distratto in modo potenzialmente pericoloso.
