29

-ES

ES

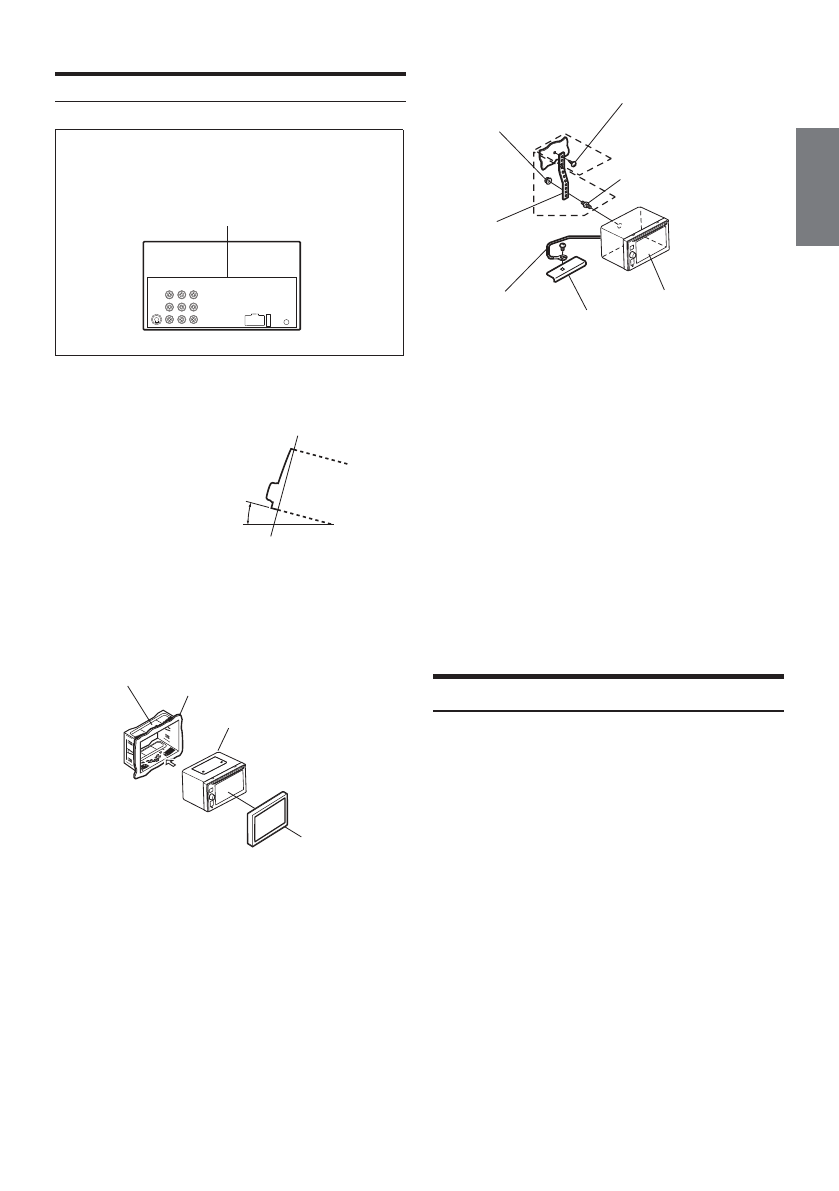

Instalación

Precaución

No bloquee el disipador de calor de la unidad, ya que impediría
la circulación de aire. Si dichos elementos están bloqueados, el
calor se acumulará dentro de la unidad y ello puede provocar un
incendio.

Disipador de calor

Parte posterior de la unidad

La unidad principal debe montarse en un ángulo
máximo de 45 grados del plano horizontal, de la parte
posterior a la frontal.

Inferior a 45°

1

Retire la carcasa de montaje de la unidad principal.
Deslice la carcasa de montaje en el salpicadero y
fíjela con las abrazaderas metálicas.

Carcasa de montaje
(incluida)

Salpicadero

Esta unidad

Placa frontal
(incluido)

2

*

2

*

1

Tuerca hexagonal (M5)

Tornillo

Pasador

Esta unidad

Bastidor

Cable de tierra

Metal
Montaje
Cinta

Refuerce la unidad principal con la cinta de instalación
metálica (no incluida). Fije el cable de tierra de la unidad
en un punto metálico limpio utilizando un tornillo (*1) ya
sujeto al bastidor del vehículo.

•  En el caso del tornillo marcado con “

*2

”, utilice un tornillo

adecuado para la ubicación de montaje elegida.

Conecte cada cable de entrada procedente de
un amplificador o ecualizador al cable de salida
correspondiente procedente de la parte trasera izquierda
de la IVE-W560BT/IVE-W560BT-R. Conecte todos los
cables restantes de la IVE-W560BT/IVE-W560BT-R
siguiendo las instrucciones de la sección CONEXIONES.

3

Deslice la IVE-W560BT/IVE-W560BT-R en el salpicadero
hasta que oiga un clic. Eso permite asegurarse de que
la unidad queda correctamente fijada y no se saldrá
accidentalmente del salpicadero.

Instalación del micrófono

Por motivos de seguridad, instale el micrófono en el lugar descrito a

continuación.

•  En un lugar estable y seguro.

•  En un lugar que no inter

fi

era con una conducción segura del

vehículo.

•  Instale el micrófono en un lugar donde pueda captar fácilmente la

voz del conductor.

Si el conductor tiene que moverse hacia el micrófono para que se

escuche mejor, esto provoca una distracción que podría ser peligrosa.
