35

-RU

Р

азъем видео-/аудиовхода (R, L) (AUX INPUT)

Вставьте разъем видео-/аудиовхода AUX (R, L).

•

Если выполняется подключение через этот разъем,
следует использовать дополнительный интерфейсный
кабель AV/RCA.

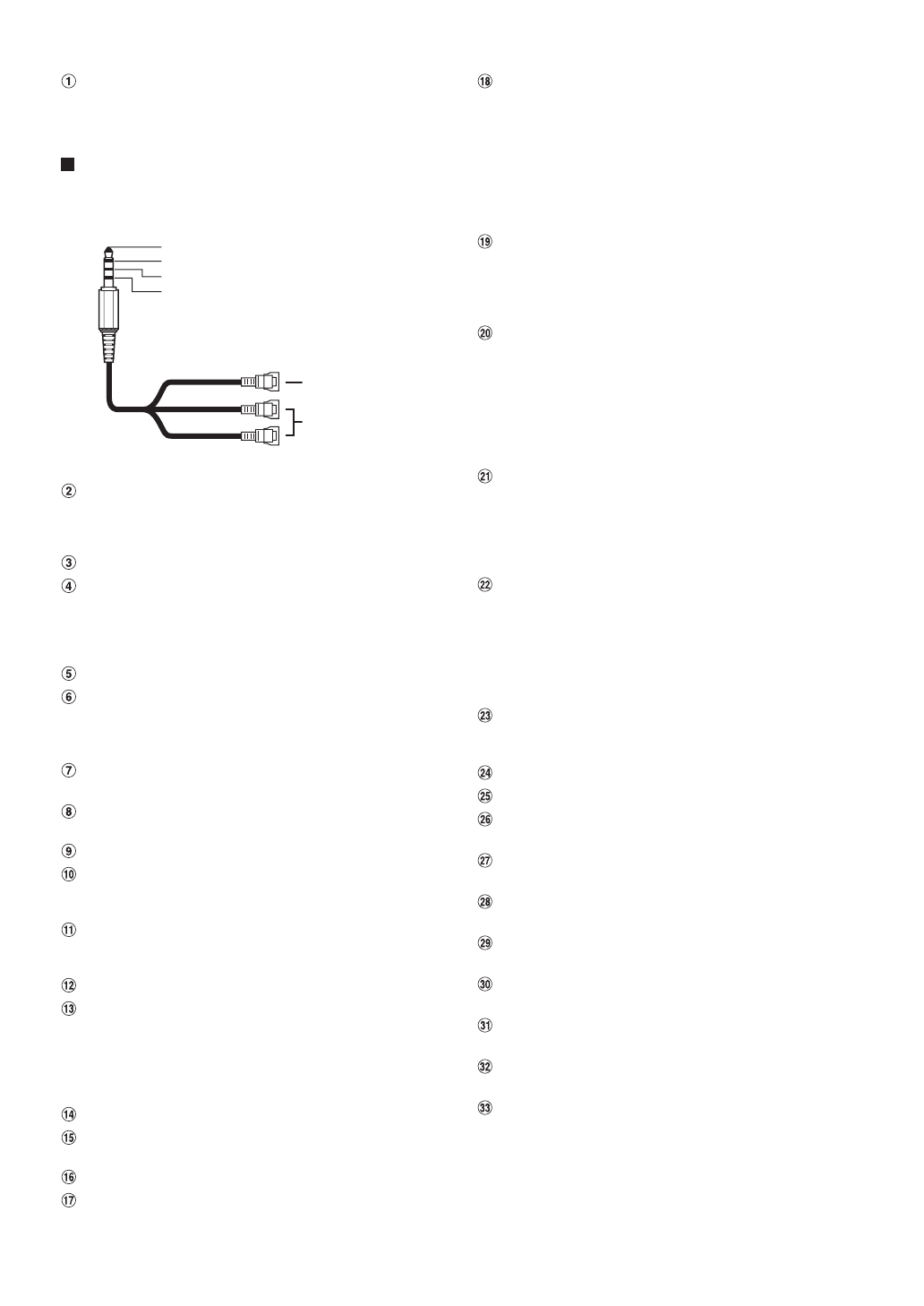

Используемый интерфейсный кабель AV/RCA
(4-полюсный миниразъем AV к разъему 3-RCA)

Ниже представлена стандартная прокладка проводов
для этой системы.

•

Конфигурация имеющихся на рынке 4-полюсных
миниразъемов AV не стандартизована.

Выход дистанционного управления (Коричневый)

Подключите этот выход к входу дистанционного
управления. Этот разъем используется для вывода
управляющих сигналов дистанционного управления.

Входной разъем CAMERA
Интерфейсный разъем CAN

К блоку интерфейса CAN.

•

При одновременном подключении CAN-интерфейса и
интерфейса бортового дисплея устройство может
работать некорректно.

Разъем радиоантенны
Антенный адаптер ISO/JASO (приобретается
дополнительно)

В зависимости от автомобиля может потребоваться
антенный адаптер ISO/JASO.

Кабельный удлинитель (приобретается
дополнительно)
USB-разъем

К iPhone 5 или новее.

Разъем источника питания
Тыловые выходные разъемы RCA

Могут использоваться в качестве задних выходных
разъемов RCA.

Фронтальные выходные разъемы RCA

Могут использоваться в качестве передних выходных
разъемов RCA.

Разъемы RCA сабвуфера
Интерфейсный соединитель для подключения
штатных кнопок ДУ на руле

Подключите к интерфейсу кнопок ДУ.
За дополнительной информацией о возможностях
подключения обращаетесь к своему ближайшему
дилеру Alpine.

Разъем AUX/CAMERA/CAN
Входной разъем MIC

К микрофону (в комплекте).

Патрон плавкого предохранителя (10А)
Провод дистанционного включения (Синий/Белый)

Подключите этот вывод к входу удаленного включения
усилителя или процессора сигналов.

Разъем для камеры заднего вида (Оранжевый/
Белый)

Подключите к положительному контакту лампы заднего хода
автомобиля. Эта лампа загорается при переводе рычага
переключения передач в положение заднего хода (R).
Если соединение выполнено правильно, то каждый раз,
когда рычаг переключения передач устанавливается в
положение заднего хода (R), автоматически включается
изображение с камеры заднего вида.

Сигнал стояночного тормоза (Желтый/Синий)

Подключите этот кабель к разъему питания
переключателя стояночного тормоза для передачи
сигналов состояния стояночного тормоза устройству
iLX-700.

Отключаемый вывод питания (зажигание)
(Красный)

Подключите этот вывод к открытой клемме блока
плавких предохранителей автомобиля или к другому
свободному источнику питания, обеспечивающему
зажигание с напряжением 12 В (+) только при
включенном зажигании или в дополнительном
положении.

Вывод заземления (Черный)

Тщательно заземлите этот вывод на массу. Убедитесь в
том, что соединение выполнено на оголенной
металлической поверхности и надежно зафиксировано
с помощью предоставленного винта для листового
металла.

Вывод питания антенны (Синий)

Подключите этот вывод к клемме +B питания антенны
(если применимо).

•

Этот вывод следует использовать только для
управления питанием антенны. Не используйте этот
вывод для включения усилителя или процессора сигналов
и т.д.

Вывод батареи (Желтый)

Подключите этот вывод к положительному (+) полюсу
автомобильного аккумулятора.

ISO-разъем питания
Выход на левый тыловой динамик (+) (Зеленый)
Выход на левый тыловой динамик (

–

) (Зеленый/

Черный)
Выход на левый фронтальный динамик (+)
(Белый)
Выход на левый фронтальный динамик (

–

)

(Белый/Черный)
Выход на правый фронтальный динамик (

–

)

(Серый/Черный)
Выход на правый фронтальный динамик (+)
(Серый)
Выход на правый тыловой динамик (

–

)

(Фиолетовый/Черный)
Выход на правый тыловой динамик (+)
(Фиолетовый)
ISO-разъем (выходы на динамики)

аудио Л (Белый)
Аудио П (Красный)
Заземление

Видео (Желтый)

(Белый)

(Красный)

(Желтый)

Разъем видеовхода

Разъем аудиовхода

(R, L)
