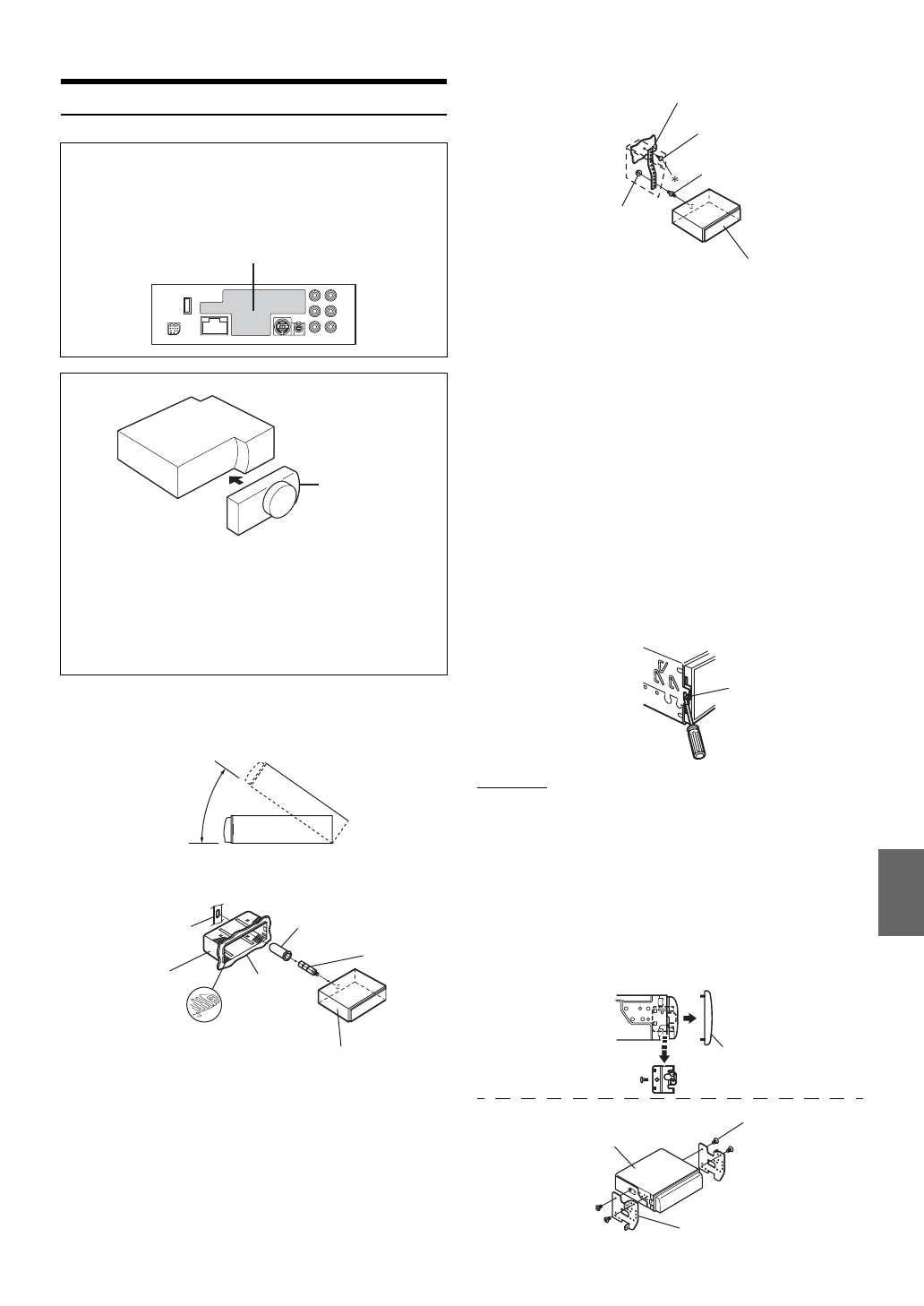

Установка

•

Основной блок должен быть установлен с наклоном не
более 35 градусов по отношению к горизонтальной
плоскости.

Удаление

1. Удалите съемную переднюю панель.

2. Используя маленькую отвертку (или подобный

инструмент), толкайте стопорные штифты, пока они не
займут “верхнее” положение (см. выше рисунок). После
разблокирования обоих штифтов вытаскивайте
устройство осторожно, чтобы избежать повторной
блокировки первого штифта до разблокировки второго.

3. Выдвиньте устройство, оставляя его

незаблокированным.

<ЯПОНСКИЕ АВТОМОБИЛИ>

Осторожно

Не блокируйте теплоотвод устройства, что может
затруднить циркуляцию воздуха. При блокировке
тепло будет накапливаться внутри устройства, что
может привести к возгоранию.

Осторожно

При установке данного устройства в автомобиле не
снимайте переднюю панель.
Если съемная передняя панель удалена во время
установки, то, возможно, вы нажали слишком сильно и
деформировали металлическую пластину,
удерживающую панель на месте.

1

* Если установленная монтажная корзина не закреплена в

основном блоке, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

Выдвиньте монтажную корзину из основного
блока (см. “Удаление” на стр. 39). Вставьте
монтажную корзину в приборную панель и
зафиксируйте его с помощью металлических
хомутов.

Теплоотвод

Съемная

передняя
панель

Не более 35°

Нажимные
пластины

*

Приборная
панель

Устройство

Монтажная
корзина

(в комплекте)

Кронштейн

Резиновый колпачок
(в комплекте)

Шестигранн
ый болт (в
комплекте)

2

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной головкой в
заднюю панель устройства iDA-X305 и наденьте на
болт резиновый колпачок. Если автомобиль не
оборудован кронштейном, укрепите на главном
блоке металлическую монтажную полосу (не
предоставляется). Подключите все выводы
устройства iDA-X305 в соответствии с описанием,
представленным в разделе ПОДКЛЮЧЕНИЕ.

•

В месте крепления к корпусу используйте
соответствующий шуруп*.

3

Вставьте устройство iDA-X305 в приборную панель.
После установки устройства убедитесь в том, что
стопорные штифты целиком сидят в нижнем
положении. Для этого сильно нажмите на
устройство, одновременно толкая стопорный
штифт вниз с помощью маленькой отвертки. Это
гарантирует правильную фиксацию устройства и не
позволяет ему случайно выскочить из приборной
панели. Установите съемную переднюю панель.

Металлическая монтажная полоса

Шуруп

Двухсторонний болт

Устройство

Шестигранная
гайка (M5)

Стопорный штифт

Передняя рамка

Винты (M5

×

 8)

(в комплекте)

Устройство

Монтажный кронштейн
