32

-RU

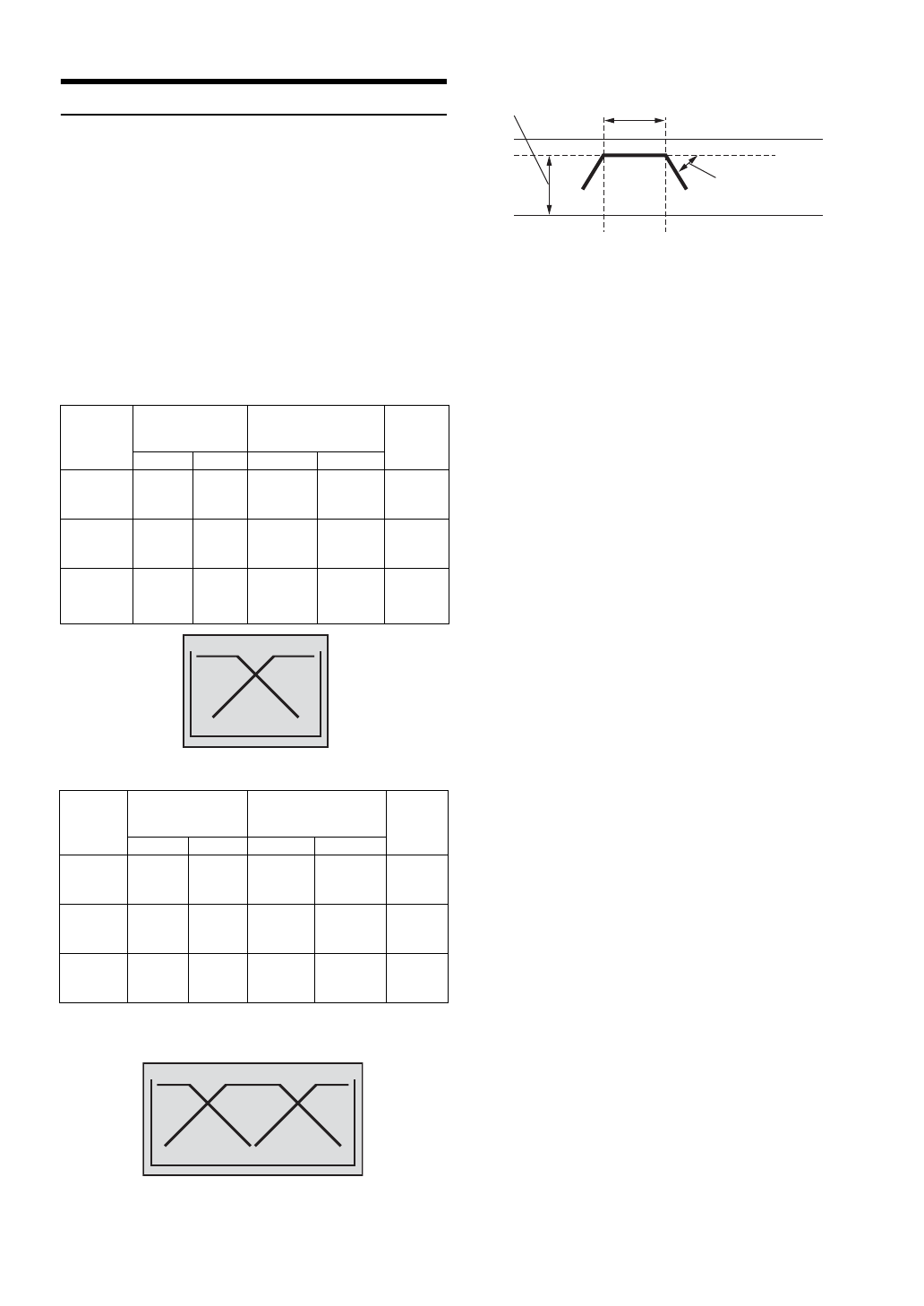

Разделительный фильтр (кроссовер)

Crossover (X-OVER):

Это устройство оснащено активным кроссовером. Кроссовер

ограничивает частоты выходных сигналов. Каждый канал

управляется независимо. Таким образом, на каждую пару

акустических систем могут подаваться частоты, для работы с

которыми они были рассчитаны.

С помощью разделительного фильтра осуществляется

настройка ФВЧ (фильтра высоких частот) или ФНЧ (фильтра

низких частот) в каждом диапазоне, а также крутизны

частотной характеристики затухания фильтра (т.е. как быстро

фильтр обеспечивает спад частотной характеристики высоких

или низких частот).

Регулировку следует выполнять с учетом характеристик

воспроизведения динамиков. В зависимости от того, какие

используются динамики, пассивный кроссовер может не

потребоваться. При возникновении вопросов

проконсультируйтесь у своего авторизованного дилера

компании Alpine.

Режим F/R/SUBW.

3WAY-канальный

*

Только при выборе режима User см. раздел “Настройка

крутизны среза высокочастотного динамика (Tweeter)”

(страница 27).

•

HPF (фильтр высоких частот): Снижает уровень нижних
частот и пропускает более высокие частоты.

•

LPF (фильтр низких частот): Снижает уровень высоких
частот и пропускает низкие высокие частоты.

•

Крутизна среза: Изменение уровня (в дБ) для частоты
одной октавы.

•

Чем выше значение крутизны среза, тем круче наклон
частотной характеристики.

•

Отрегулируйте крутизны среза до уровня FLAT (0 dB/oct)
для пропускания высоких или низких частот.

•

Не используйте динамик высоких частот без фильтра
высоких частот или настроенного на низкую частоту,
так как это может привести к неисправности динамика
под воздействием низких частот.

•

Нельзя регулировать частоту раздела, если она выше
частоты фильтра высоких частот или ниже частоты
пропускания фильтра НЧ.

•

Настройка должна выполняться с учетом частоты
раздела, рекомендованной для подключенных динамиков.
Определите рекомендованную частоту раздела для
динамиков. Настройка на диапазон частот, выходящий за
пределы рекомендованного, может привести к
неисправности динамиков. Рекомендованные значения
частот среза для динамиков Alpine приведены в
соответствующем Руководстве пользователя. Компания
Alpine снимает с себя ответственность за неисправность
динамиков в результате их эксплуатации на
нерекомендованной частоте среза.

Частота среза (с

шагом в 1/3

октавы)

Крутизна среза

Уровень

HPF

LPF

HPF

LPF

НЧ-

динамик

----

20 Гц -
200 Гц

----

FLAT, 6,

12, 18,

24 дБ/окт.

от 0 до

-12 дБ

Тыловой

СЧ/ВЧ

динамик

20 Гц -

200 Гц

----

FLAT, 6,

12, 18,

24 дБ/окт.

----

от 0 до

-12 дБ

Фронталь-

ный СЧ/

ВЧ-

динамик

20 Гц -

200 Гц

----

FLAT, 6,

12, 18,

24 дБ/окт.

----

от 0 до

-12 дБ

Частота среза

(с шагом в 1/3

октавы)

Крутизна среза

Уровень

HPF

LPF

HPF

LPF

Динамик
нижних
частот

----

20 Гц -
200 Гц

----

FLAT, 6,
12, 18,

24 дБ/окт.

от 0 до

-12 дБ

Динамик
средних
частот

20 Гц -
200 Гц

20 Гц -
20 кГц

FLAT, 6,
12, 18,

24 дБ/окт.

FLAT, 6,
12, 18,

24 дБ/окт.

от 0 до

-12 дБ

Динамик
высоких
частот

1 кГц - 20

кГц, (20 Гц

~ 20 кГц)

*

----

FLAT

*

6, 12, 18,

24 дБ/окт.

----

от 0 до

-12 дБ

Низкие частоты Высокие частоты

(Отличается от реального отображения)

Низкие частоты Средние частоты Высокие частоты

(Отличается от реального отображения)

Регулировка уровня

(от 0 до -12 дБ) Диапазон частоты выходного сигнала

Крутизна

среза FLAT

Регулировка

крутизны среза

20 Гц

Предельная частота

фильтра ВЧ

предельная

частота фильтра

НЧ

(Отличаются от

фактических показаний)
