Извлечение

1. Вставьте в устройство ключи для кронштейна

вдоль направляющих с каждой стороны. Теперь
можно вынуть устройство из монтажного стакана.

2. Выдвиньте устройство, оставляя его

незаблокированным.

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной
головкой в заднюю панель устройства ICS-X8 и
наденьте на болт резиновый колпачок. Если
автомобиль не оборудован кронштейном,
укрепите на главном блоке металлическую
монтажную полосу (не входит в комплект).
Прикрепите заземляющий провод устройства к
оголенной металлической поверхности с
помощью винта (

), уже закрепленного на

корпусе автомобиля. Подключите все выводы
устройства ICS-X8 в соответствии с описанием,
представленным в разделе ПОДКЛЮЧЕНИЕ.

•

Для винтов с маркировкой “*2”: используйте
соответствующие винты для выбранного расположения
установки.

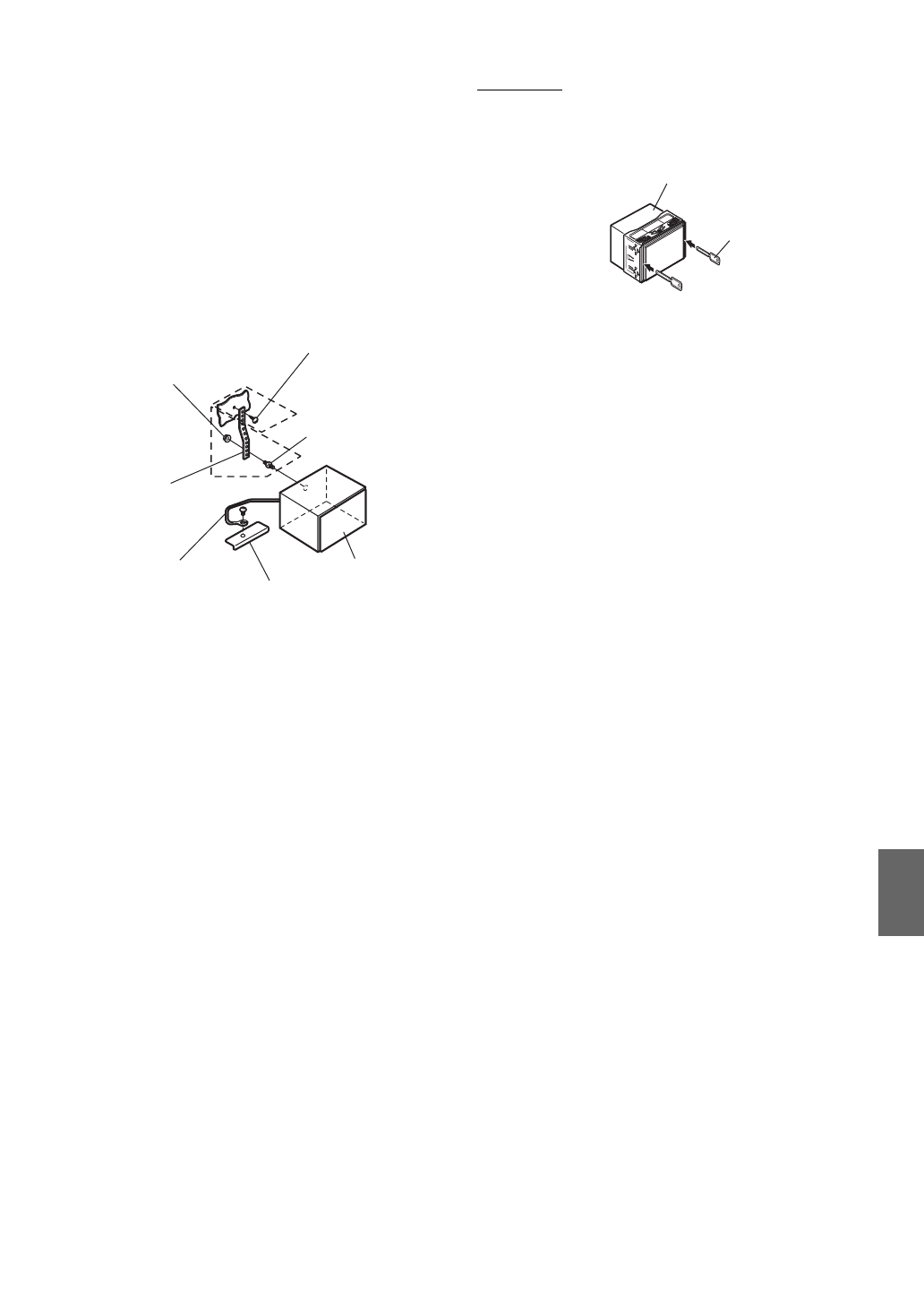

Вставьте устройство ICS-X8 в приборную панель
до щелчка. Это гарантирует правильную
фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели.

Шестигранная
гайка (M5)

Шуруп

Двухсторонний болт

Данное
устройство

Корпус

Вывод
заземления

Металлическа
я монтажная
полоса

Данное устройство

Ключи для
кронштейна
(в комплекте)
