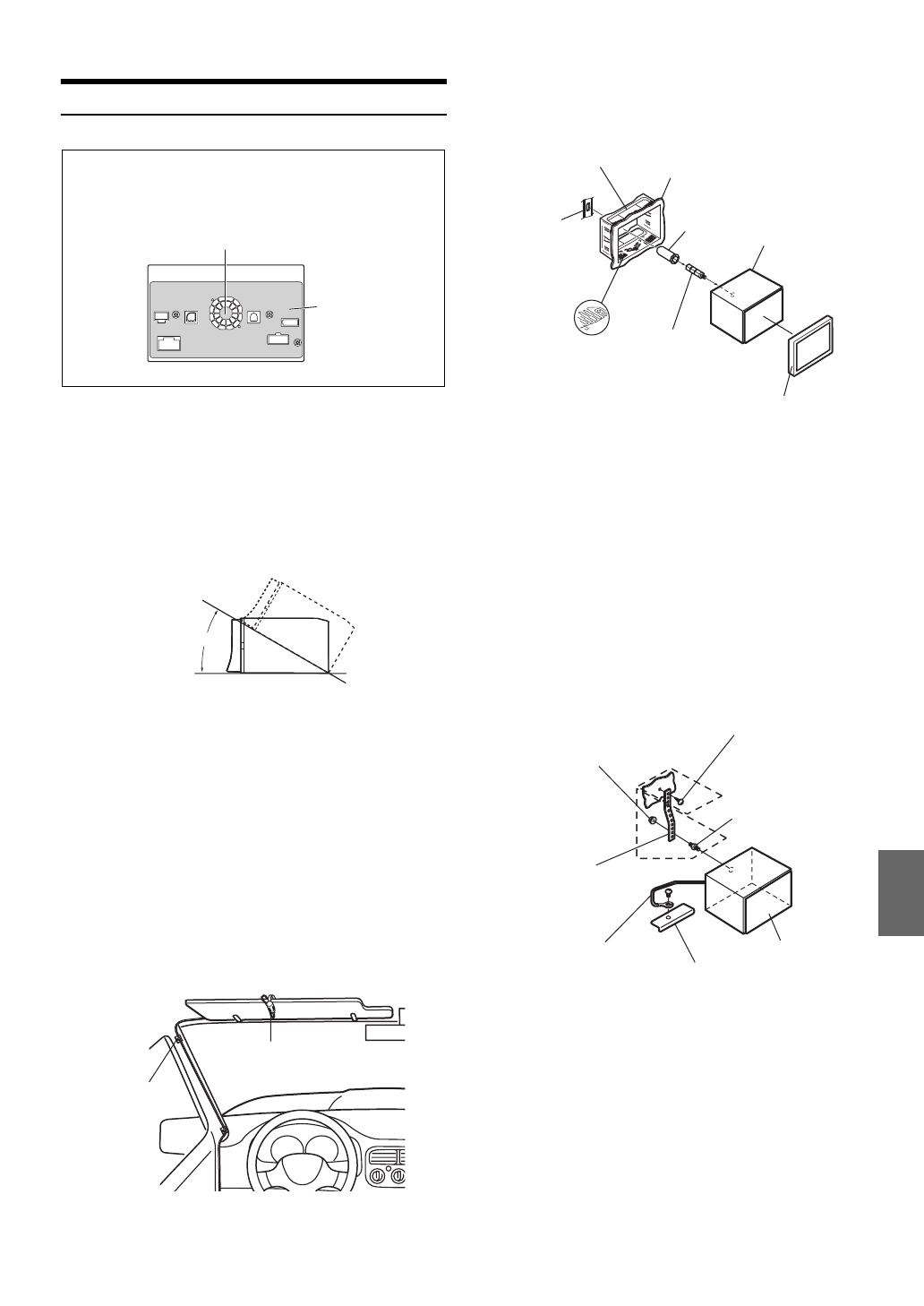

Установка

Предупреждение о выборе места установки

1

Угол установки
Установите под углом 30° к горизонтальной
плоскости. Имейте в виду, что установка под
углом, выходящим за пределы указанного
диапазона, ухудшает эксплуатационные
характеристики и может привести к
повреждению.

2

Установка микрофона.

Для обеспечения безопасности убедитесь в следующем:

•

Место для установки устойчивое и прочное.

•

Установка не создаст помех для обзора водителя и
выполнения действий.

•

Микрофон расположен в месте, где хороший прием
голоса водителя (на солнцезащитном козырьке и
т.п.).

Когд

а говорите в микрофон, не следует менять свое

обычное положение тела, принятое для вождения
автомобиля. Такие действия отвлекают внимание и
могут помешать безопасному движению автомобиля.
Когда устанавливаете микрофон, тщательно
оценивайте направление и расстояние. Убедитесь, что
в выбранном месте голос водителя хорошо
принимается.

3

Снимите монтажную рамку с основного блока

(см. раздел

“Èçâëå÷åíèå” íà ñòð. 72

)

.

Сдвиньте устройство в монтажную рамку и
закрепите.

*

1

Если установленная монтажная рамка не закреплена в
приборной панели, то эту проблему можно устранить за
счет разжатия нажимных пластин.

*

2

Можно установить входящую в комплект лицевую
панель.

Осторожно

Не блокируйте вентилятор и радиатор устройства, иначе
циркуляция воздуха может быть затруднена. При
блокировке тепло будет накапливаться внутри устройства,
что может привести к возгоранию.

Отверстие для вентиляции

Задняя часть устройства

Радиатор

0 -30°

Микрофон

4

Если автомобиль оборудован кронштейном,

вставьте длинный болт с шестигранной

головкой в заднюю панель устройства ICS-X7 и

наденьте на болт резиновый колпачок. Если

автомобиль не оборудован кронштейном,

укрепите на главном блоке металлическую

монтажную полосу (не входит в комплект).

Прикрепите заземляющий провод устройства к

оголенной металлической поверхности с

помощью винта (

*

1

), уже закрепленного на

корпусе автомобиля. Подключите все выводы

устройства ICS-X7 в соответствии с описанием,

представленным в разделе ПОДКЛЮЧЕНИЕ.

•

Для винтов с маркировкой “*2”: используйте
соответствующие винты для выбранного расположения
установки.

5

Вставьте устройство ICS-X7 в приборную панель
до щелчка. Это гарантирует правильную
фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели.

Монтажная
рамка
(в комплекте)

Приборная панель

Резиновый колпачок
(в комплекте)

Лицевая панель

*

2

 (в комплекте)

Данное
устройство

Болт с
шестигранной
головкой
(в комплекте)

Ключ для
кронштейна

Нажимные
пластины

*

1

Шестигранная гайка (M5)

Шуруп

Двухсторонний болт

Данное устройство

Корпус

Вывод заземления

Металлическая
монтажная
полоса

*

2

*

1

Кабельный
зажим
(приобретается
дополнительно)
