58

-RU

About the Rules of Bluetooth Electromagnetic
Radiation Regulation

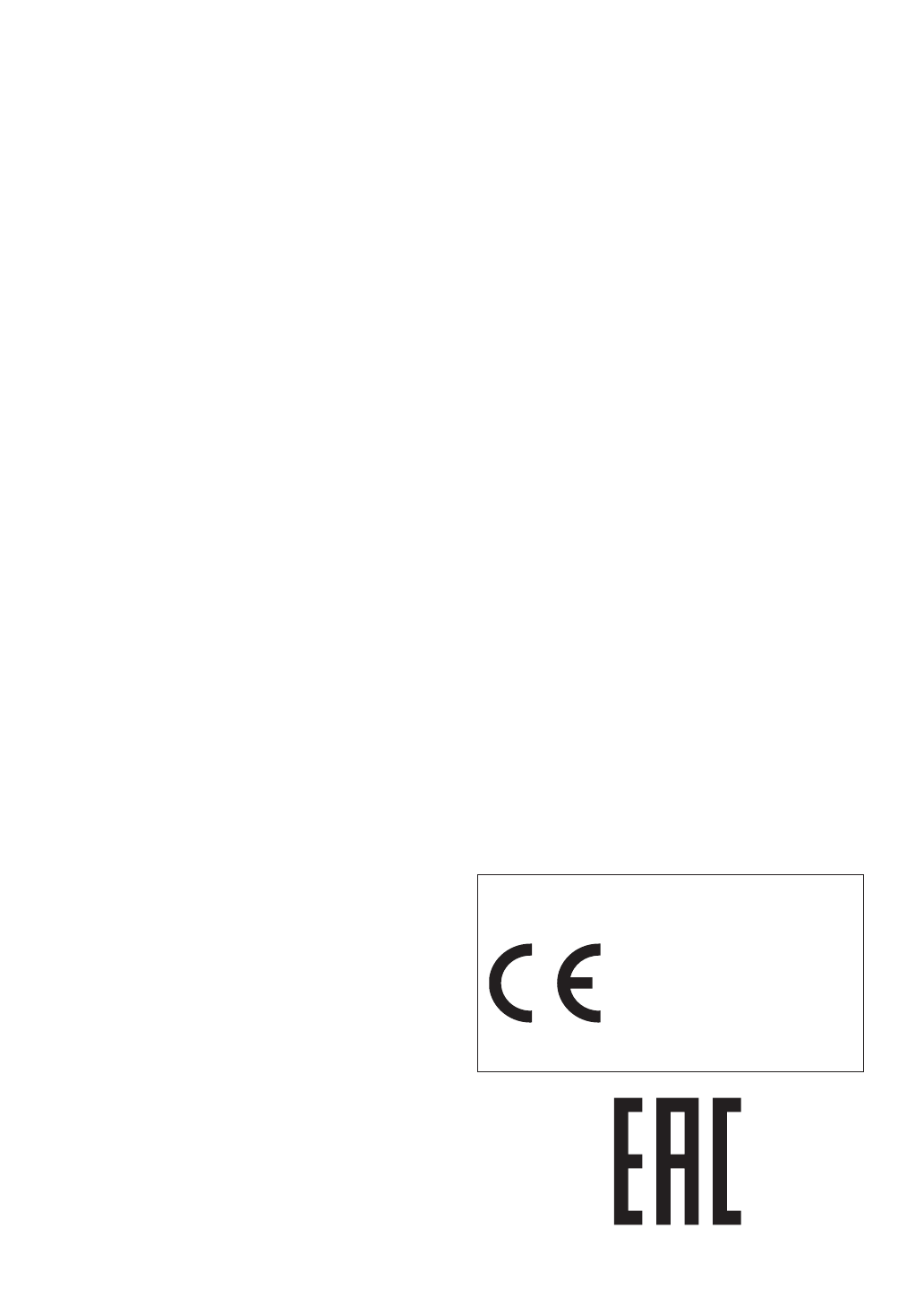

Declaration of Conformity



Заземление блока адаптивного дистанционного
рулевого управления

К разъему дистанционного рулевого управления.
За дополнительной информацией о возможностях подключения
обращайтесь к своему ближайшему дилеру Alpine.



Вход 1 блока адаптивного дистанционного рулевого
управления (Коричневый/Желтый)

К разъему дистанционного рулевого управления.
За дополнительной информацией о возможностях подключения
обращайтесь к своему ближайшему дилеру Alpine.



Вход 2 блока адаптивного дистанционного рулевого
управления (Коричневый/Оранжевый)

К разъему дистанционного рулевого управления.
За дополнительной информацией о возможностях подключения
обращайтесь к своему ближайшему дилеру Alpine.



Антенный разъем



Передние выходные RCA-разъемы

КРАСНЫЙ - для правого, БЕЛЫЙ - для левого.



Задние выходные RCA-разъемы

КРАСНЫЙ - для правого, БЕЛЫЙ - для левого.



Выходные RCA-разъемы для НЧ-динамика (сабвуфера)

КРАСНЫЙ - для правого, БЕЛЫЙ - для левого.



Разъем интерфейса дистанционного рулевого
управления

К блоку интерфейса удаленного рулевого управления. За
дополнительной информацией обращаетесь к своему дилеру
Alpine.



Входной разъем MIC

К микрофону.



Патрон плавкого предохранителя (10 А)



Разъем источника питания



Микрофон (прилагается)



Провод удаленного включения (Синий/Белый)

Подключите этот вывод к выводу удаленного включения
усилителя или процессора сигналов.



Переключаемый вывод питания (зажигание) (Красный)

Подключите этот вывод к открытой клемме блока плавких
предохранителей автомобиля или к другому свободному
источнику питания, обеспечивающему зажигание с напряжением
12В (+) только при включенном зажигании или в
дополнительном положении.



Вывод заземления (Черный)

Тщательно заземлите этот вывод на массу. Убедитесь в том, что
соединение выполнено на оголенной металлической
поверхности и надежно зафиксировано с помощью
предоставленного винта для листового металла.



Вывод питания антенны (Синий)

Подключите этот вывод к клемме +B питания антенны (если
применимо).

Примечание

• Этот вывод следует использовать только для управления

питанием антенны. Не используйте этот вывод для
включения усилителя или процессора сигналов и т. д.



Провод регулятора подсветки (Оранжевый)

Этот вывод можно подключать к выводу освещения приборной
панели автомобиля. Будет включен регулятор яркости подсветки
устройства.



Вывод аккумулятора (Желтый)

Подключите этот вывод к положительному (+) полюсу
аккумулятора автомобиля.



ISO-разъем питания



ISO-разъем (выходы на динамики)



Выход на левый задний динамик (+) (Зеленый)



Выход на левый задний динамик (–) (Зеленый/Черный)



Выход на левый передний динамик (+) (Белый)



Выход на левый передний динамик (–) (Белый/Черный)



Выход на правый передний динамик (–) (Серый/Черный)



Выход на правый передний динамик (+) (Серый)



Выход на правый задний динамик (–) (Фиолетовый/
Черный)



Выход на правый задний динамик (+) (Фиолетовый)



Удлинительный кабель RCA (продается отдельно)



Передний USB-разъем

Подключите его к USB-накопителю или устройству iPod/iPhone.



Передний входной разъем AUX

С помощью этого разъема можно воспроизводить через
устройство звук с внешнего устройства (например, переносного
проигрывателя), используя доступный в продаже конвертерный
кабель.
