54

-RU



МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Обязательно отсоедините кабель от отрицательного (−) полюса

аккумулятора перед установкой устройства CDE-W296BT/
CDE-195BT. Это сводит к минимуму вероятность повреждения
устройства в случае короткого замыкания.

• Провода с цветовой кодировкой должны подключаться в

соответствии с данной диаграммой. Неправильные соединения
могут стать причиной неисправности устройства или
повреждения электрооборудования автомобиля.

• При подключении к электрооборудованию автомобиля

необходимо иметь представление об установленных на заводе
компонентах (например, бортовом компьютере). Не
подключайтесь к этим проводам для подачи питания данному
устройству. При подключении устройства CDE-W296BT/
CDE-195BT к блоку плавких предохранителей убедитесь в том,
что предохранители, предназначенные для контуров устройства
CDE-W296BT/CDE-195BT, рассчитаны на соответствующую
токовую нагрузку. Несоблюдение этого требования может
привести к повреждению устройства и/или автомобиля. При
появлении сомнений обращайтесь к своему дилеру Alpine.

• Для подключения к другим устройствам (например, к

усилителю) с разъемами RCA в устройстве CDE-W296BT/
CDE-195BT используются штепсельные RCA-разъемы. Для
подключения к другим устройствам может потребоваться
переходник. В этом случае обращайтесь за помощью к своему
авторизованному дилеру Alpine.

• Отрицательные выводы (−) динамиков должны подключаться к

ее отрицательной клемме (−). Никогда не соединяйте между
собой кабели левого и правого каналов динамиков и не
подключайте их к корпусу автомобиля.

ВАЖНО

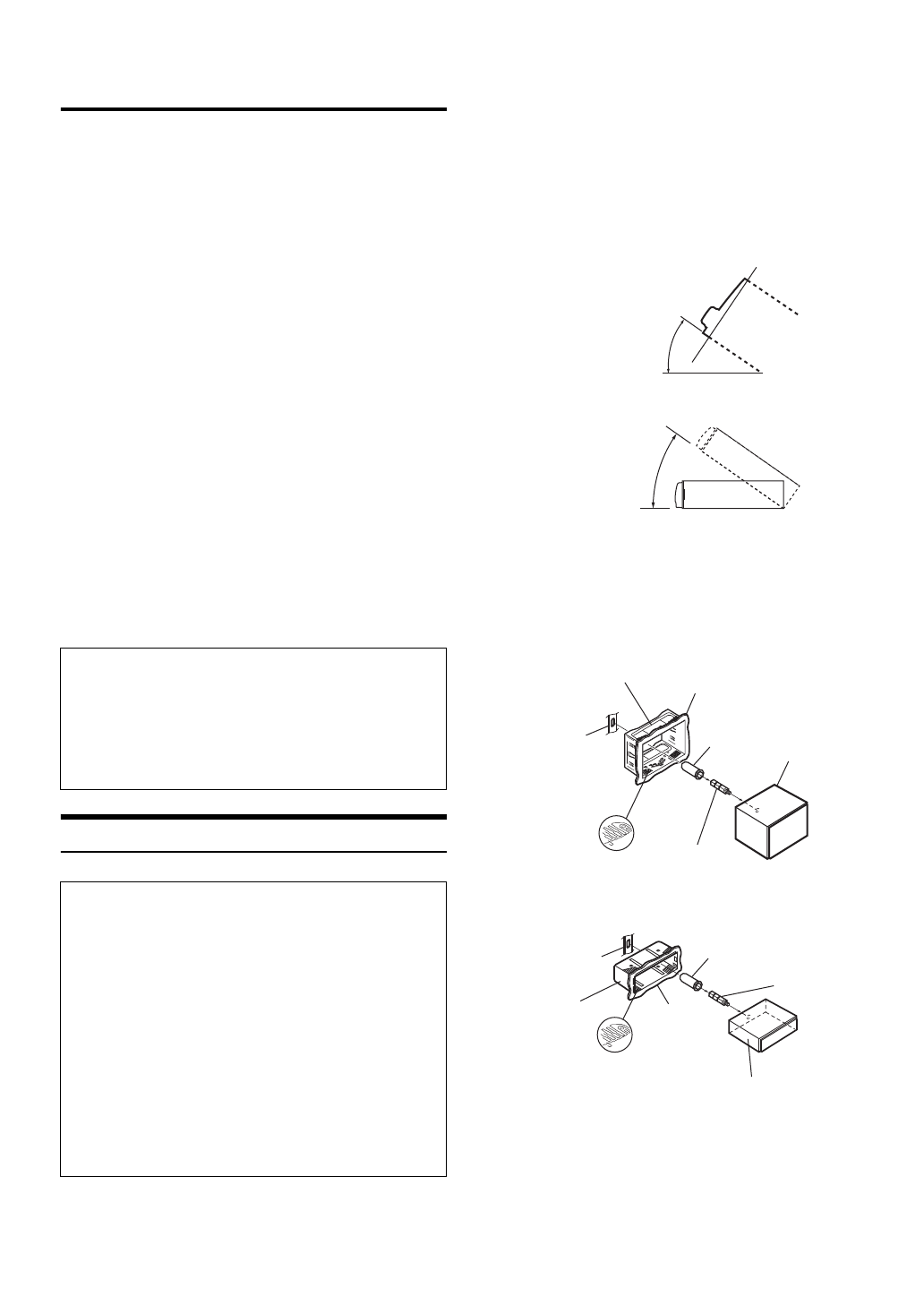

Установка



ОСТОРОЖНО

При установке данного устройства в автомобиле не снимайте
переднюю панель.
Если во время установки съемная передняя панель
отсоединена, то можно слишком сильно нажать и
деформировать металлическую пластину, удерживающую
панель.
Основной блок должен быть установлен с наклоном не более
35 градусов по отношению к горизонтальной плоскости.



CDE-W296BT



CDE-195BT

1

Снимите монтажную корзину с основного блока (см. в
разделе “Удаление” на стр. 55). Вставьте монтажную
рамку в приборную панель и зафиксируйте ее с
помощью металлических хомутов.



CDE-W296BT



CDE-195BT

*

Если установленный монтажная рамка не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

Запишите серийный номер своего устройства в
предоставленном далее месте и сохраните его для
дальнейшего использования. Серийный номер указан
(выгравирован) на нижней части устройства.
СЕРИЙНЫЙ НОМЕР: [

]

ДАТА УСТАНОВКИ: [

]

КТО УСТАНАВЛИВАЛ: [

]

МЕСТО ПРИОБРЕТЕНИЯ: [

]

Предотвращение внешних шумов в аудиосистеме

•

Расположите устройство и проложите выводы на
расстоянии не менее чем 10 см от автомобильной
электропроводки.

•

Выводы аккумулятора должны проходить как можно
дальше от других выводов.

•

Надежно подсоедините вывод заключения к оголенной
металлической поверхности (при необходимости удалите
краску, грязь или смазку) корпуса автомобиля.

•

При установке дополнительного шумоподавителя по
возможности подключайте его как можно дальше от
данного устройства. Дилеры Alpine могут предложить
различные модели шумоподавителей, обращайтесь к ним
за дополнительной информацией.

•

За дальнейшей информацией обращайтесь к своему дилеру
Alpine, так как ему больше всего известно о мерах
предотвращения шумов.

Не более 35°

Не более 35°

Ре

з

иновый колпачок

(в комплекте)

Кронштейн

Шестигранный
болт (в комплекте)

Монтажная рамка
(в комплекте)

Приборная панель

Нажимные пластины

*

Устройство

Ре

з

иновый колпачок

(в комплекте)

Кронштейн

Шестигранный
болт (в комплекте)

Монтажная рамка
(в комплекте)

Приборная
панель

Нажимные пластины

*

Устройство
