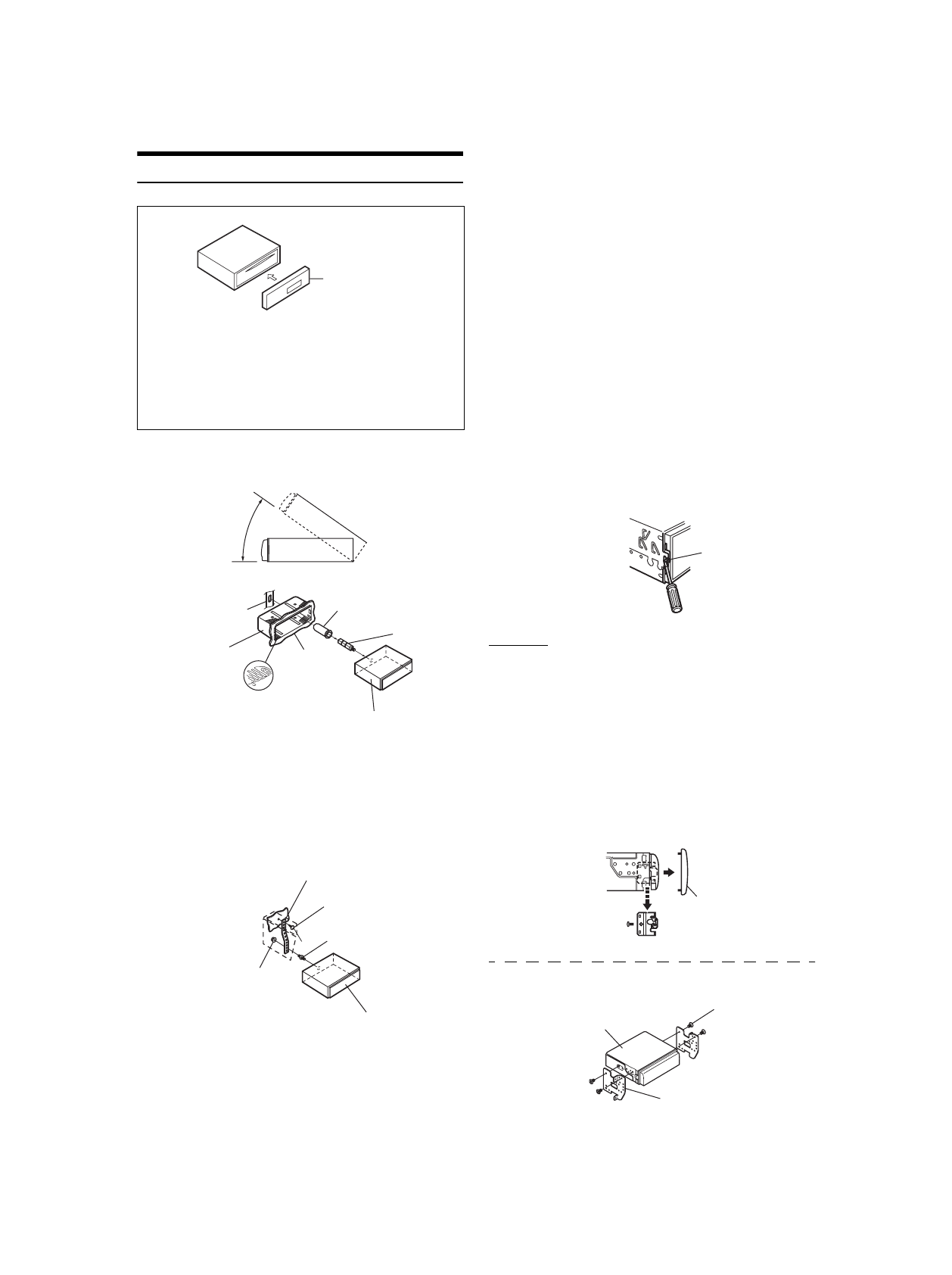

Установка

•

Основной блок должен быть установлен с наклоном не
более 35 градусов по отношению к горизонтальной
плоскости.

Удаление

1. Удалите съемную переднюю панель.

2. Используя маленькую отвертку (или подобный

инструмент), толкайте стопорные штифты, пока
они не займут “верхнее” положение (см. выше
рисунок). После разблокирования обоих штифтов
вытаскивайте устройство осторожно, чтобы
избежать повторной блокировки первого штифта
до разблокировки второго.

3. Выдвиньте устройство, оставляя его

незаблокированным.

<ЯПОНСКИЕ АВТОМОБИЛИ>

Осторожно

При установке данного устройства в автомобиле не
снимайте переднюю панель.
Если съемная передняя панель удалена во время
установки, то, возможно, вы нажали слишком сильно и
деформировали металлическую пластину,
удерживающую панель на месте.

1

*

Если установленная монтажная корзина держится в
приборной панели нежестко, разожмите монтажные
лепестки корзины.

Отсоедините монтажную корзину от основного
устройства (см. “Удаление” на странице 27).
Вставьте монтажную корзину в приборную
панель и зафиксируйте его с помощью
монтажных лепестков.

2

Съемная передняя
панель

Не более 35°

Кронштейн

Болт с
шестигранной
головкой
(в комплекте)

Устройство

Нажимные пластины

*

Резиновый колпачок
(в комплекте)

Приборная
панель

∗

Металлическая монтажная полоса

Шуруп

Двухсторонний болт

Устройство

Шестигранная
гайка (M5)

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной
головкой в заднюю панель устройства
CDE-9870RE и наденьте на болт резиновый
колпачок. Если автомобиль не оборудован
кронштейном, укрепите на главном блоке
металлическую монтажную полосу (не
предоставляется). Подключите все выводы
устройства CDE-9870RE в соответствии с
описанием, представленным в разделе
ПОДКЛЮЧЕНИЕ.

•

В месте крепления к корпусу используйте
соответствующий шуруп*.

3

Вставьте устройство CDE-9870RE в приборную
панель. После установки устройства убедитесь в
том, что стопорные штифты целиком сидят в
нижнем положении. Для этого сильно нажмите
на устройство, одновременно толкая стопорный
штифт вниз с помощью маленькой отвертки. Это
гарантирует правильную фиксацию устройства и
не позволяет ему случайно выскочить из
приборной панели. Установите съемную
переднюю панель.

Стопорный штифт

Передняя рамка

Винты (M5

×

 8)

(в комплекте)

Устройство

Монтажный кронштейн

 Монтажная корзина
(в комплекте)
