36

-RU

устройству. При подключении моделей CDE-111R/CDE-111RM/
CDE-112Ri/CDE-113BT/CDE-114BTi к блоку плавких
предохранителей убедитесь в том, что предохранители,
предназначенные для контуров моделей CDE-111R/
CDE-111RM/CDE-112Ri/CDE-113BT/CDE-114BTi рассчитаны на
соответствующую амперную нагрузку. Несоблюдение этого
требования может привести к повреждению устройства и/или
автомобиля. При появлении сомнений обращайтесь к свому
дилеру Alpine.

• Для подключения к другим устройствам (например, к

усилителю) с разъемами RCA в моделях CDE-111R/CDE-111RM/
CDE-112Ri/CDE-113BT/CDE-114BTi используются штепсельные
разъемы типа RCA. Для подключения к другим устройствам
может потребоваться переходник. В этом случае обращайтесь за
помощью к своему авторизованному дилеру Alpine.

• Отрицательные выводы динамиков должны подключаться к ее

отрицательной клемме. Никогда не соединяйте между собой
кабели левого и правого каналов динамиков и не подключайте
их к корпусу автомобиля.

ВАЖНО

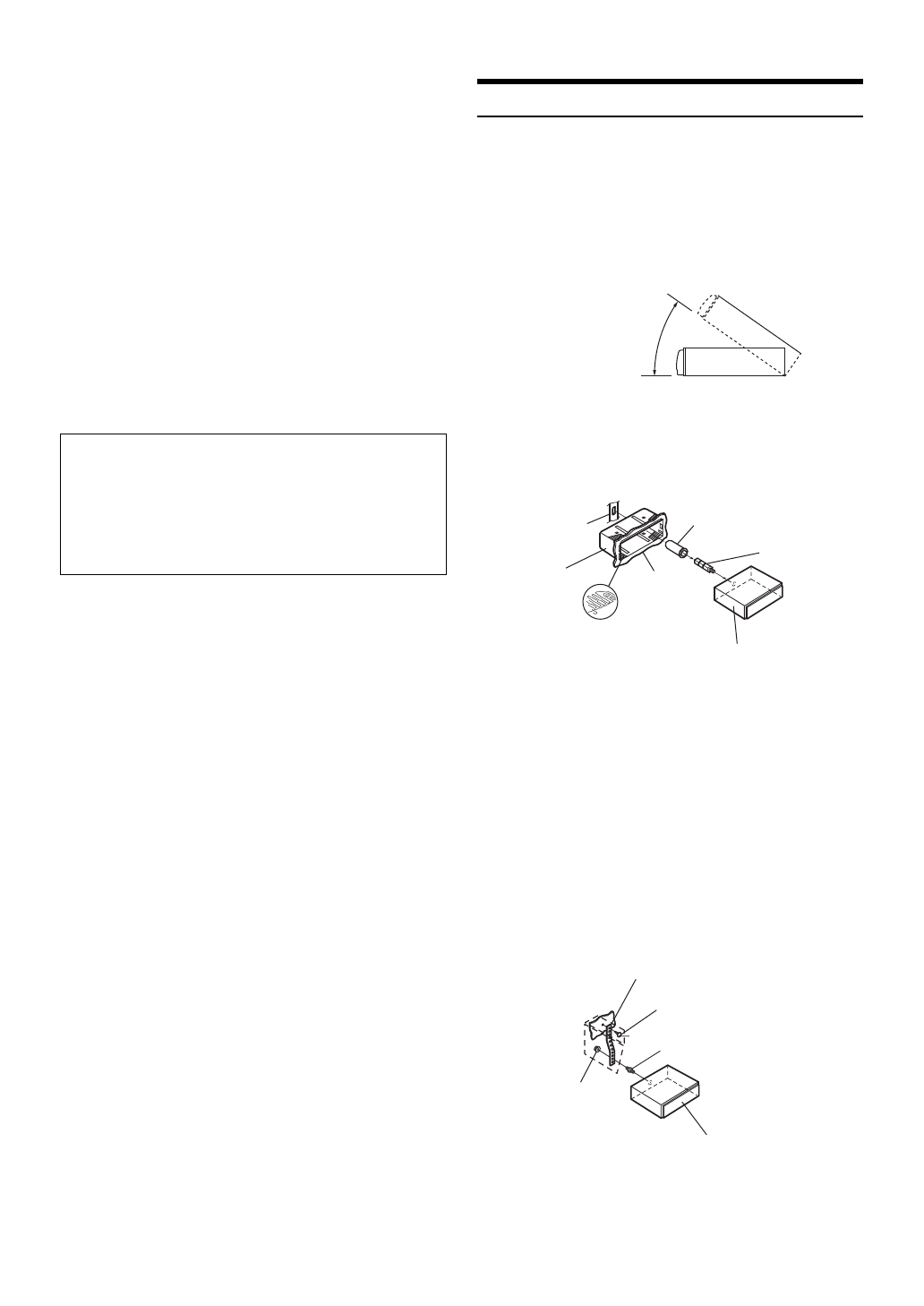

Установка



ОСТОРОЖНО

При установке данного устройства в автомобиле не снимайте
переднюю панель.
Если съемная передняя панель удалена во время установки,
то, возможно, вы нажали слишком сильно и деформировали
металлическую пластину, удерживающую панель на месте.
Основной блок должен быть установлен с наклоном не более
35 градусов по отношению к горизонтальной плоскости.

1

Снимите монтажную корзину с основного блока (См. в
разделе “Удаление” на стр. 37). Вставьте монтажную
корзину в приборную панель и зафиксируйте её с
помощью металлических хомутов.

*

Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

2

Если автомобиль оборудован кронштейном, вставьте
длинный болт с шестигранной головкой в заднюю
панель модели CDE-111R/CDE-111RM/CDE-112Ri/
CDE-113BT/CDE-114BTi и наденьте на болт резиновый
колпачок. Если автомобиль не оборудован
кронштейном, укрепите на главном блоке
металлическую монтажную полосу (не
предоставляется). Подключите все выводы модели
CDE-111R/CDE-111RM/CDE-112Ri/CDE-113BT/
CDE-114BTi в соответствии с описанием в разделе
ПОДКЛЮЧЕНИЕ.

*

В месте крепления к корпусу используйте
соответствующий шуруп

*

.

Запишите серийный номер своего устройства в
предоставленном далее месте и сохраните его для
дальнейшего использования. Серийный номер указан
(выгравирован) на нижней части устройства.
СЕРИЙНЫЙ НОМЕР: [

]

ДАТА УСТАНОВКИ: [

]

КТО УСТАНАВЛИВАЛ: [

]

МЕСТО ПРИОБРЕТЕНИЯ: [

]

Не более 35°

Ре

з

иновый колпачок

(в комплекте)

Кронштейн

Шестигран-
ный болт
(в комплекте)

Монтажная
кор

з

ина

(в комплекте)

Приборная
панель

Нажимные пластины

*

Устройство

*

Металлическая монтажная полоса

Шуруп

Двухсторонний болт

Шестигранная
гайка (M5)

Устройство
