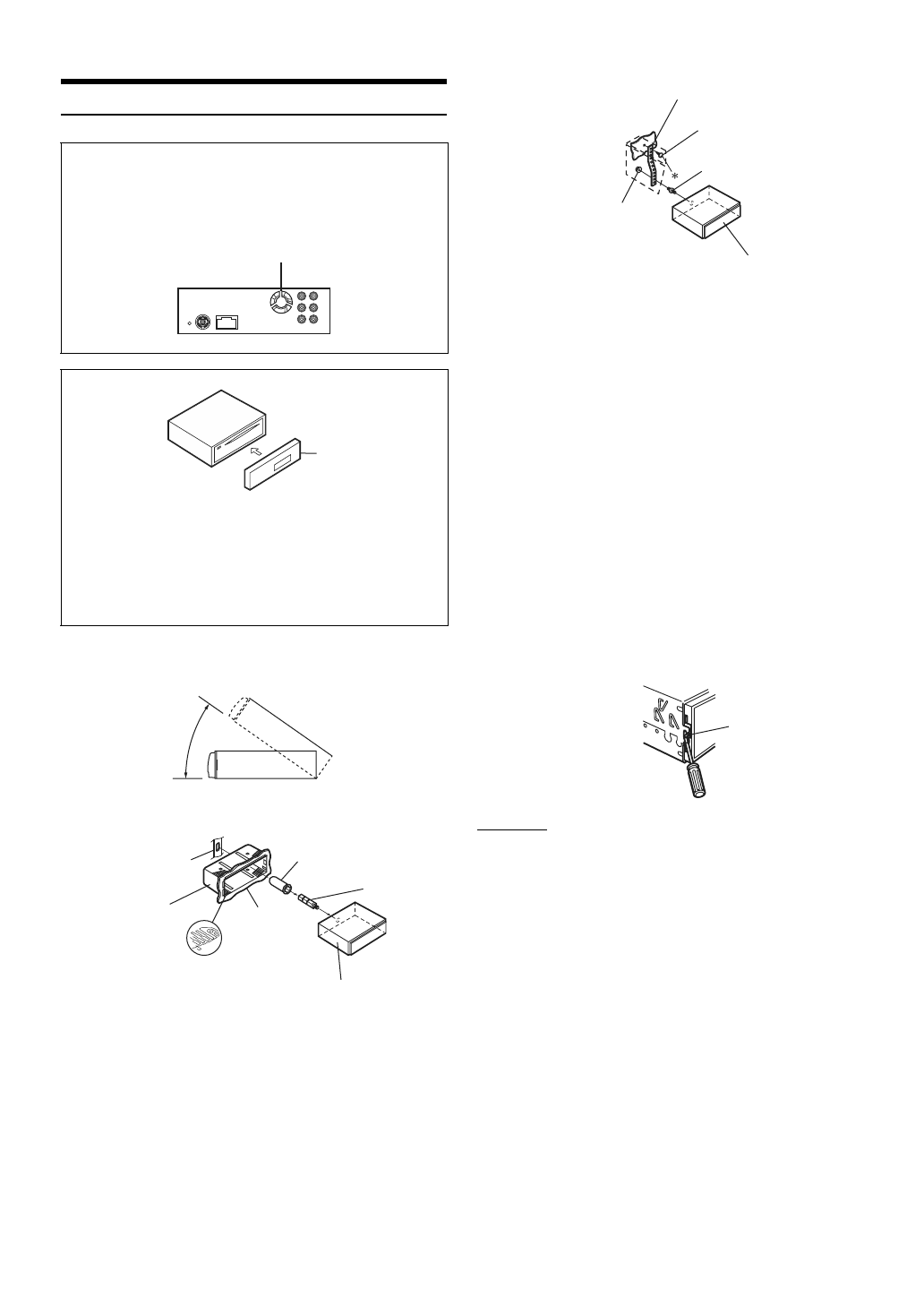

Установка

•

Основной блок должен быть установлен с наклоном не
более 35 градусов по отношению к горизонтальной
плоскости.

Удаление

Удалите съемную переднюю панель.

2. Используя маленькую отвертку (или подобный

инструмент), толкайте стопорные штифты, пока
они не займут “верхнее” положение (см. выше
рисунок). После разблокирования обоих штифтов
вытаскивайте устройство осторожно, чтобы
избежать повторной блокировки первого штифта
до разблокировки второго.

3. Выдвиньте устройство, оставляя его

незаблокированным.

Осторожно

Не блокируйте теплоотвод устройства, это может
затруднить циркуляцию воздуха. При блокировке
тепло будет накапливаться внутри устройства, что
может привести к возгоранию.

Осторожно

При установке данного устройства в автомобиле не
снимайте переднюю панель.
Если съемная передняя панель удалена во время
установки, то, возможно, вы нажали слишком сильно и
деформировали металлическую пластину,
удерживающую панель на месте.

Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

Выдвиньте монтажный стакан из основного
блока (см. “Удаление” на страница 44). Вставьте
монтажный стакан в приборную панель и
зафиксируйте его с помощью металлических
хомутов.

Вентиляционное отверстие

Съемная

передняя
панель

Не более 35°

Нажимные пластины

Приборная
панель

Устройство

Монтажный стакан
(в комплекте)

Кронштейн

Резиновый колпачок
(в комплекте)

Шестигранный болт

(в комплекте)

Если автомобиль оборудован кронштейном,
вставьте длинных болт с шестигранной
головкой в заднюю панель устройства
CDA-9886R и наденьте на болт резиновый
колпачок. Если автомобиль не оборудован
кронштейном, укрепите на главном блоке
металлическую монтажную полосу (не
предоставляется). Подключите все выводы
устройства CDA-9886R в соответствии с
описанием, представленным в разделе
ПОДКЛЮЧЕНИЕ.

•

В месте крепления к корпусу используйте
соответствующий шуруп

Вставьте устройство CDA-9886R в приборную
панель. После установки устройства убедитесь в
том, что стопорные штифты целиком сидят в
нижнем положении. Для этого сильно нажмите
на устройство, одновременно толкая стопорный
штифт вниз с помощью маленькой отвертки. Это
гарантирует правильную фиксацию устройства и
не позволяет ему случайно выскочить из
приборной панели.

Металлическая монтажная полоса

Шуруп

Двухсторонний болт

Устройство

Шестигранная гайка

(M5)

Стопорный штифт
