Нажмите

SOURCE



, чтобы выполнить настройку

наклона кривой.

Диапазон настройки наклона кривой: FLAT, 6 дБ/окт., 12 дБ/
окт., 18 дБ/окт., 24 дБ/окт.

4

Отрегулируйте уровень выходного сигнала,
поворачивая

Rotary encoder

.

Диапазон настройки выходного сигнала: от –12 до 0 дБ.

5

Повторите шаги 1-4 для настройки других диапазонов.

Примечания

• При настройке параметра X-Over следует учитывать

частотные характеристики подключенных динамиков.

• О 2.2-канальная (3WAY) /4.2-канальная (FRONT/REAR/SUBW.)

системе, вы можете выбрать режим 2.2-канальная (3WAY) /
4.2-канальная (FRONT/REAR/SUBW.) системы с помощью
переключателя 2.2-канальная (3WAY) / 4.2-канальная (FRONT/
REAR/SUBW.) на устройстве PXA-H100. Подробную
информацию см. в Руководстве пользователя устройства
PXA-H100.

Запись настроек акустического поля в память

Настройки Sound Field Adjustment вместе с настройками Parametric
EQ/Graphic EQ, T.Correction и X-Over могут быть записаны в
память.

1

По завершении настройки Sound Field Adjustment,
выберите любую из

preset buttons (1 through 6)

 для

любого элемента режима Sound Field Adjustment
(например, X-Over), нажмите и удерживайте нажатыми
выбранные кнопки предварительной настройки не
менее 2 секунд.

2

Повернув

Rotary encoder

, выберите настройку

PROTECT YES/NO и затем нажмите

ENTER



, чтобы

записать измененные настройки в память.

PROTECT YES (начальная настройка)



 PROTECT NO

Примечания

• Если выбрано значение YES, то измененные настройки будут

защищены и назначены кнопкам предварительной настройки.
Чтобы назначить параметр защищенной кнопке
предварительной настройки, выберите “Replace NO/YES”.

• Если выбрано значение NO, в память будет записана

предварительно заданная настройка.

• При выполнении этой операции все измененные настройки

параметров Parametric EQ/Graphic EQ, T.Correction и X-Over
будут назначены кнопкам предварительной настройки.

• Записанная информация сохраняется в памяти даже при

перезапуске устройства или после выключения питания.

• Записанную информацию можно вызывать из памяти с

помощью процедуры, описанной в разделе см. в разделе “Вызов
сохраненных настроек акустического поля из памяти” на
стр. 39.

Вызов сохраненных настроек акустического
поля из памяти

Настройки Sound Field Adjustment вместе с настройками Parametric
EQ/Graphic EQ, T.Correction и X-Over записаны в память.

1

После выбора любого элемента в режиме Sound Field
Adjustment (например, X-Over) нажмите на любую из

preset buttons (1 through 6)

, которым назначены

характеристики, предварительно записанные в
памяти.

2

Нажмите на

preset buttons (1 through 6)

 повторно,

чтобы вернуться в режим Sound Field Adjustment.

Примечание

• При выполнении этой операции все измененные настройки

параметров Parametric EQ/Graphic EQ, T.Correction и X-Over
будут вызваны из памяти.

О временной коррекции

Расстояние между слушателем и динамиками в салоне автомобиля
меняется в широких пределах из-за нестандартного расположения
динамиков. Из-за разницы в расстояниях между динамиками и
слушателем происходит смещение звукового образа и частотных
характеристик. Причиной этого является временная задержка
прохождения звукового сигнала к правому и левому уху слушателя.
Для коррекции этого сдвига данное устройство может задерживать
передачу звукового сигнала к динамикам, расположенным ближе
всего к слушателю. Это позволяет создать эффект удаленности
динамиков. Таким образом, за счет оптимизации фаз создается
эффект равноудаленности слушателя от левого и правого
динамиков. Настройка выполняется для каждого динамика с
шагом 3,4 см.

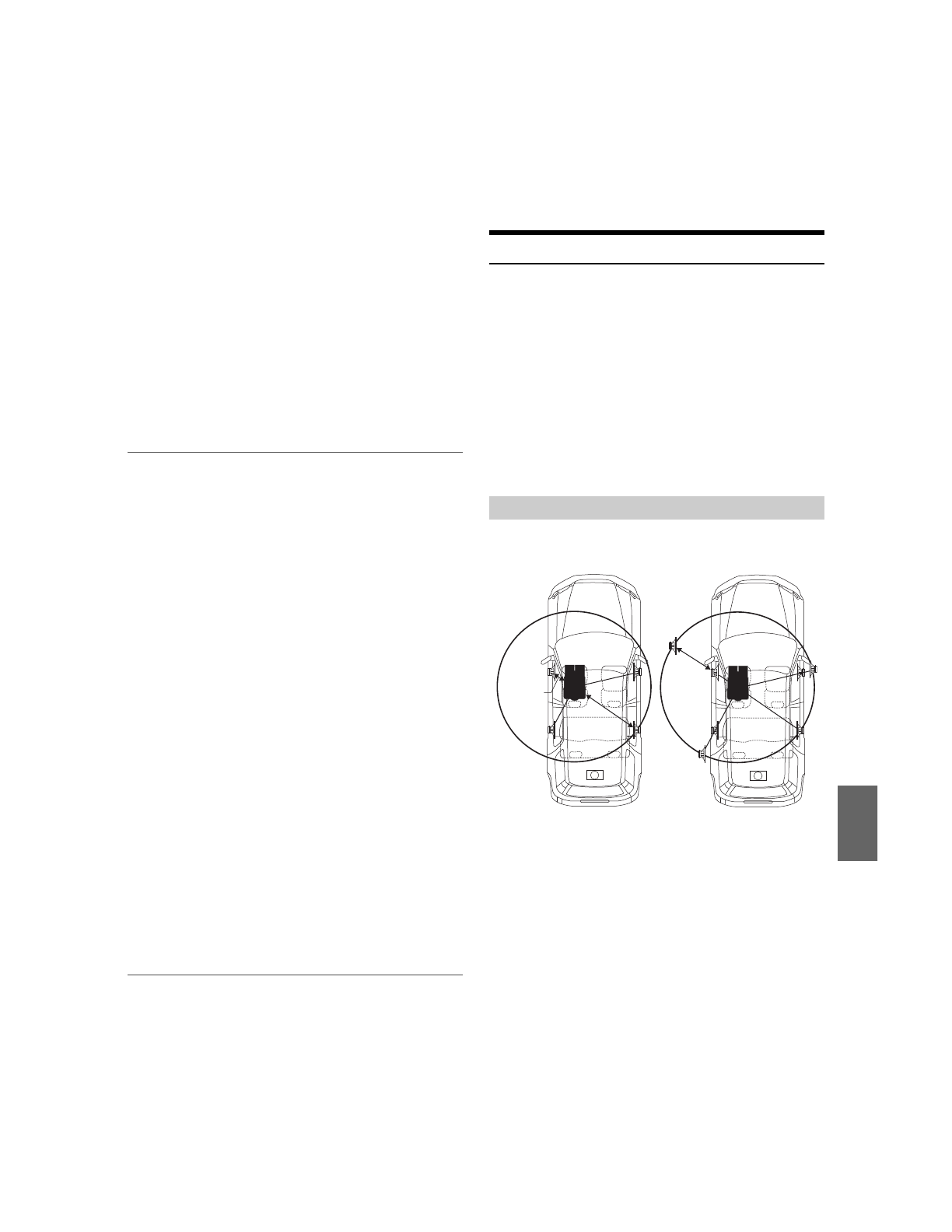

Ниже приведен пример точки прослушивания:

Выберите значение временной поправки для переднего левого и
правого заднего динамиков от нуля и ниже.

Звучание становится несбалансированным из-за неодинаковых
расстояний между точкой прослушивания и различными
динамиками.
Разница в расстояниях между передним левым и правым задним
динамиками составляет 1,75 м (68-7/8 дюймов).
Здесь мы вычислим значение временной поправки для переднего
левого динамика на вышеуказанной диаграмме.

Условия:

Самый дальний динамик – точка прослушивания : 2,25 м
(88-9/16 дюймов)
Передний левый динамик – точка прослушивания : 0,5 м
(19-11/16 дюймов)
Расчет: L = 2,25 м – 0,5 м = 1,75 м (68-7/8 дюймов)
Временная поправка = 1,75 ÷ 343

*1

 × 1000 = 5,1 (мс)

*1

Скорость звука: 343 м/с (765 миль/час) при 20°C

Другими словами, применение временной поправки 5,1 мс к
переднему левому динамику создает эффект равноудаленности
слушателя от всех, даже самых дальних, динамиков.

Пример 1: переднее левое сиденье

5,1ms

2,25m

0,5m
