31

-RU

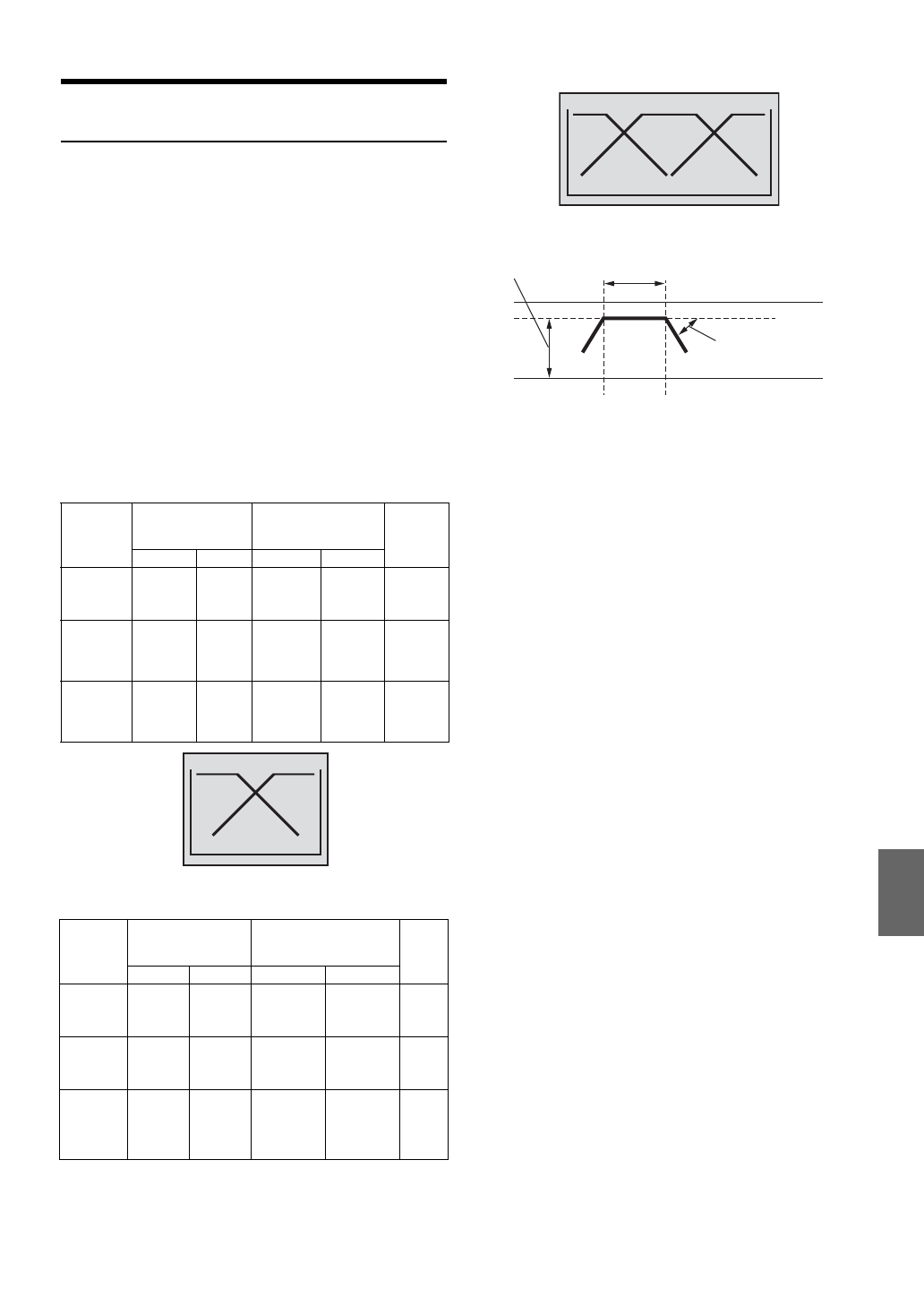

Разделительный фильтр
(Crossover)

Crossover (X-OVER):

Это устройство оснащено активным электронным
разделительным фильтром. Разделительный фильтр
ограничивает частоты выходных сигналов. Каждый канал
управляется независимо. Таким образом, на каждую пару
каналов приходят собственные оптимизированные частоты.
Разделительный фильтр позволяет настраивать фильтр
высоких частот (high pass filter) или фильтр низких частот
(low pass filter) каждого диапазона, а также регулировать
крутизну наклона (порядок) фильтров (скорость ослабления
сигнала).
Регулировку следует выполнять с учетом характеристик
воспроизведения динамиков. В зависимости от того, какие
используются динамики, пассивный фильтр может не
потребоваться. При возникновении вопросов
проконсультируйтесь у своего авторизованного дилера
компании Alpine.

4.2-канальный (FRONT/REAR/SUBW.) режим

2.2-канальный (3WAY) режим

*

Только при выборе параметра USER’S в разделе
“Настройка крутизны среза высокочастотного динамика
(TW SETUP)” (стр. 27).

•

HPF (фильтр высоких частот): Снижает уровень низких
частот и пропускает более высокие частоты.

•

LPF (фильтр низких частот): Снижает уровень высоких
частот и пропускает низкие высокие частоты.

•

Крутизна среза: Изменение уровня (в дБ) для частоты
одной октавы.

•

Чем выше значение порядка фильтра, тем больше
крутизна среза.

•

Старайтесь избегать уровня FLAT для фильтров
высоких и низких частот.

•

Не используйте динамик высоких частот без фильтра
высоких частот или настроенного на низкую частоту,
так как это может привести к неисправности динамика
под воздействием низких частот.

•

Нельзя регулировать частоту раздела, если она выше
частоты фильтра высоких частот или ниже частоты
фильтра низких частот.

•

Настройка должна выполняться с учетом частоты
раздела, рекомендованной для подключенных динамиков.
Определите рекомендованную частоту раздела для
динамиков. Настройка на диапазон частот, выходящий за
пределы рекомендованного, может привести к
неисправности динамиков.

Рекомендованные значения частот среза для динамиков
Alpine приведены в соответствующем Руководстве
пользователя.

Компания Alpine снимает с себя ответственность за
неисправность динамиков в результате их эксплуатации
на нерекомендованной частоте среза.

Частота среза

(с шагом в 1/3

октавы)

Крутизна наклона

(порядок) фильтра Регули-

ровка

HPF

LPF

HPF

LPF

Динамик
нижних
частот

----

20 Гц -
200 Гц

----

FLAT, 6,

12, 18,

24 дБ/окт.

от 0 до

–12 дБ

Задний
динамик
высоких
частот

20 Гц -
200 Гц

----

FLAT, 6,

12, 18,

24 дБ/окт.

----

от 0 до

–12 дБ

Передний
динамик
высоких
частот

20 Гц -
200 Гц

----

FLAT, 6,

12, 18,

24 дБ/окт.

----

от 0 до

–12 дБ

Частота среза

(с шагом в 1/3

октавы)

Крутизна наклона

(порядок) фильтра

Регули-
ровка

HPF

LPF

HPF

LPF

Динамик
нижних
частот

----

20 Гц -
200 Гц

----

FLAT, 6,
12, 18,

24 дБ/окт.

от 0 до

–12 дБ

Динамик
средних
частот

20 Гц -
200 Гц

20 Гц -
20 кГц

FLAT, 6,
12, 18,

24 дБ/окт.

FLAT, 6,
12, 18,

24 дБ/окт.

от 0 до

–12 дБ

Динамик
высоких
частот

1 кГц -
20 кГц,
(20 Гц ~
20 кГц)

*

----

FLAT

*

6, 12, 18,

24 дБ/окт.

----

от 0 до

–12 дБ

Низкие частоты

Высокие частоты

(Отличаются от фактических показаний)

Низкие частоты

Средние частоты Высокие частоты

(Отличаются от фактических показаний)

Регулировка уровня
(от 0 до –12 дБ)

Диапазон частоты выходного сигнала

Крутизна

фильтра FLAT

Регулировка

крутизны фильтра

20 Гц

предельная

частота фильтра

предельная
частота фильтра

(Отличаются от фактических показаний)
