ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4. Заправьте систему смазки двигателя
рекомендуемым моторным маслом и
доведите уровень масла до верхней метки
на масляном щупе.
5. Надежно установите сливную пробку и
щуп на место.
6. Установите на место пробку
маслозаливной горловины. Не
перетяните при закручивании.
7. Установите на место и надежно закрепите
кожух двигателя.
ПРИМЕЧАНИЕ:
Убедительно просим вас помнить об охране
окружающей среды, когда речь идет об ути-
лизации отработанного моторного масла.
Рекомендуем слить отработанное масло в
емкость с плотно закрывающейся крышкой
и сдать на местный пункт приема отработан-
ных нефтепродуктов. Не выбрасывайте отра-
ботанное масло в мусоросборные контейне-
ры и не выливайте на землю или в дренажные
стоки.
После обращения с отработанным моторным
маслом вымойте руки с мылом.
Свечи зажигания
Для обеспечения нормальной работы двига-
теля свечи зажигания должны быть свободны
от отложений, и между электродами свечи
должен быть установлен требуемый зазор.
ВНИМАНИЕ
При работе двигателя свечи зажигания
нагреваются до очень высокой тем-
пературы и продолжают оставаться
горячими еще некоторое время после
выключения двигателя. Дайте двига-
телю остыть, прежде чем приступать
к техническому обслуживанию свечи
зажигания.
Периодичность проверки и регулировки:
Через каждые 100 моточасов или 6 месяцев.
Периодичность замены:
Через каждые 200 мото-часов или через год.
Рекомендуемые свечи зажигания:
DR7EB (NGK)
X22ESR-UB (DENSO)
ПРИМЕЧАНИЕ
Используйте только рекомендованные свечи
зажигания или полностью эквивалентные им
по характеристикам и качеству. Эксплуатация
двигателя со свечами зажигания неподходяще-
го калильного числа может привести к повреж-
дению двигателя.

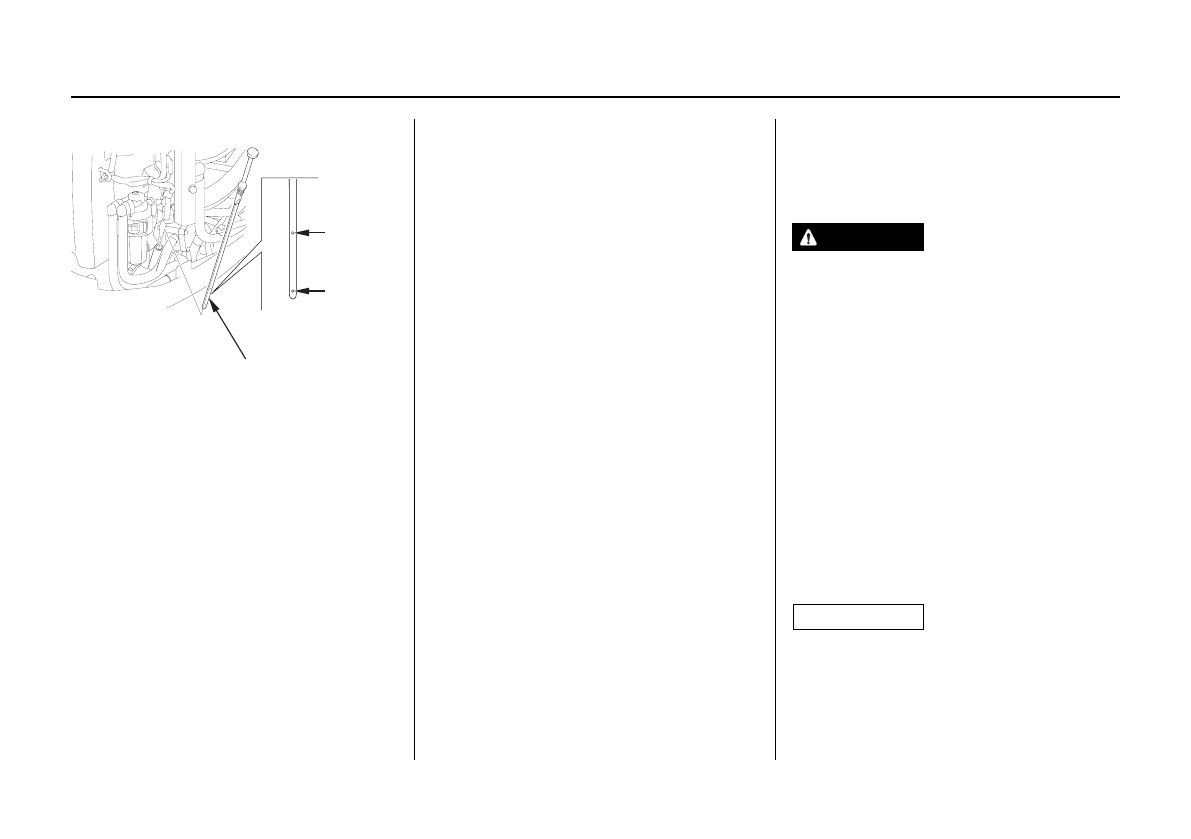

МЕТКА
МАКСИ-
МАЛЬНОГО
УРОВНЯ
МЕТКА
МИНИ-
МАЛЬНЫЙ
УРОВЕНЬ
МАСЛЯНЫЙ ЩУП
