Fedőburkolat (lásd az „E” – „F” ábrát)
(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

Szerelje fel a

9

 fedőburkolatot, mielőtt az elektromos kéziszer-

számot hozzácsatlakoztatná egy porelszívó berendezéshez.

Tegye fel a

9

 védőbúrát úgy az elektromos kéziszerszámra,

hogy a

18

 érintésvédőn elhelyezett középső tartó és a két kül-

ső tartó bepattanjon a házon található bemélyedésekbe.

A porelszívás nélkül végzett munkákhoz, valamint sarokvágá-
sokhoz vegye le a

9

 védőbúrát. Ehhez a külső tartók magasságá-

ban nyomja össze, majd előrefelé mozgatva húzza le a búrát.

A porelszívás csatlakoztatása

Dugjon fel egy

3

 elszívó tömlőt (külön tartozék) a

4

elszívó

csonkra. Kapcsolja össze a

3

 elszívó tömlőt egy porszívóval (kü-

lön tartozék). A különböző porszívókhoz való csatlakoztatási le-
hetőség áttekintése ezen használati útmutató végén található.

Ha a berendezéshez csatlakoztatott porelszívással dolgozik,
kapcsolja ki a forgácskifúvó szerkezetet (lásd „Forgácsfúvó
berendezés”).

A porszívónak alkalmasnak kell lennie a megmunkálásra kerü-
lő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-
raz porok elszívásához egy speciálisan erre a célra gyártott
porszívót kell használni.

Üzemeltetés

Üzemmódok



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót
a dugaszolóaljzatból.

A rezgőmozgás beállítása

A négy fokozatban beállítható előtolással a vágási sebessé-
get, a vágási teljesítményt és a vágási vonalat a megmunkálás-
ra kerülő anyagnak megfelelően optimálisan be lehet állítani.
Az egyes fokozatok között a járó készüléken is át lehet kap-
csolni.

A rezgőmozgást a

7

 beállítókarral üzem közben is be lehet ál-

lítani.

A mindenkori használathoz optimális rezgési fokot gyakorlati
próbákkal lehet meghatározni. Erre a következő javaslatok ér-
vényesek:
– Állítson be annál alacsonyabb rezgésfokozatot,  – illetve

kapcsolja ki teljesen a rezgőmozgást,  –  minél finomabb és
tisztább vágási élet akar létrehozni.

– Vékony munkadarabok (például fémlemezek) megmunká-

lásához kapcsolja ki a rezgőmozgást.

– Kemény anyagok (például acél) megmunkáláshoz kis rez-

géssel dolgozzon.

– Puha anyagokban végzett munkáknál és fában a szálirán-

nyal párhuzamosan végzett munkákhoz kapcsolja be a ma-
ximális rezgőmozgást.

A sarkalószög beállítása (lásd a „G” ábrát)

A

6

 talplemezt legfeljebb 45 °-os bal- vagy jobboldali sarkaló-

szögű vágáshoz lehet használni.

A

9

 fedőburkolatot és a

16

 felszakadásgátlót sarokvágásnál

nem lehet használni.

Szükség esetén vegye le a

9

 védőbúrát (lásd „Fedőburkolat”,

a 28. oldalon) és távolítsa el a

16

 kiszakadásgátlót (lásd „Fel-

szakadásgátló”, a 27. oldalon).

Húzza ki az

5

 fűrészlap tartót a

6

 talplemezből (PST 800 PEL/

PST 8000 PEL/PST 8500 PEL).

Oldja ki a

19

 csavart, és tolja el kissé a

6

 talplemezt az

4

 elszí-

vó csonk felé.

A sarkalószög pontos beállításához a talplemez jobb és bal ol-
dalán a következő szögeknél bepattanási pontok vannak: 0 °,
22,5 ° és 45 °. Forgassa el a

6

 talplemezt a

20

 skálának megfe-

lelően a kívánt helyzetbe. Más sarkalószögeket egy szögmérő
segítségével lehet beállítani.

Ezután tolja el ütközésig a

6

 talplemezt a

15

 fűrészlap felé.

Ismét húzza meg szorosra a

19

 csavart.

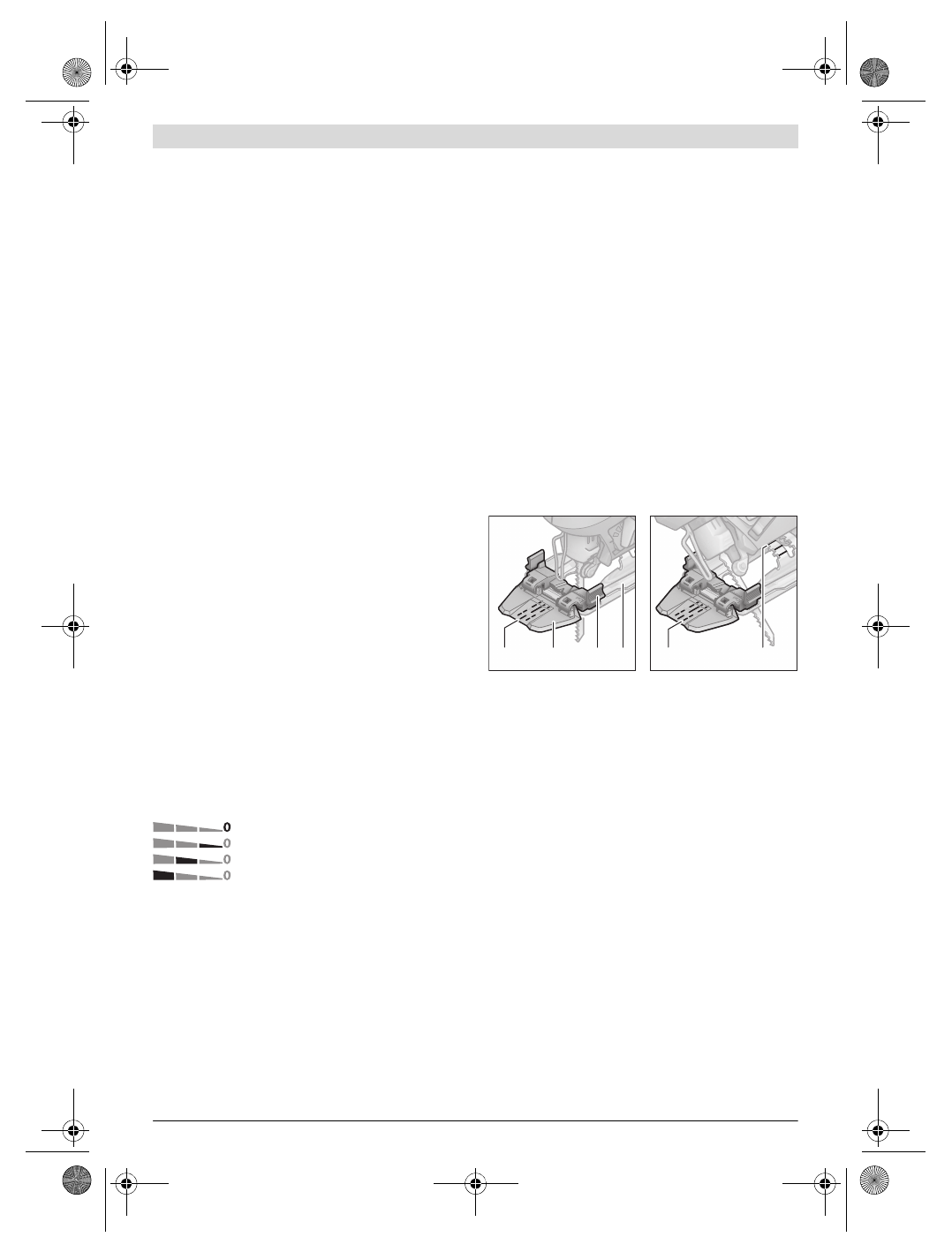

A vágási vonal mentén történő irányítás sarokvágás esetén

A vágási vonal mentén történő irányításhoz a „Cut Control”

11

nézőablakán egy

21

 jel található a 0 °-os, derékszögű vágás-

hoz egy-egy

22

 jel található a jobbra vagy balra lefutó, 45 °-os

sarokvágáshoz, ezek helyzete megfelel a

20

 skálának.

A 0 ° és 45 ° közötti sarokvágási szögeket arányossági alapon
kell meghatározni. Ezeket a jelöléseket egy letörölhető festé-
ket kibocsátó ceruzával fel lehet vinni a „Cut Control”

11

 néző-

ablakára és később könnyen el lehet távolítani.

A pontos méretek kialakításához a legcélszerűbb egy próba-
vágást végrehajtani.

A talplemez áthelyezése (lásd a „G” ábrát)

A munkadarab széle közelében végzett vágásokhoz a

6

 talple-

mezt hátrafelé át lehet helyezni.

Oldja ki a

19

 csavart, és tolja el ütközésig a

6

 talplemezt a

4

 el-

szívó csonk felé.

Ismét húzza meg szorosra a

19

 csavart.

Eltolt helyzetű

6

 talplemez esetén csak 0 °-os sarkalószöggel

lehet vágni. Ezen kívül a „Cut Controlt” a

10

 foglalattal, vala-

mint a

16

 kiszakadásgátlóval együtt nem lehet használni.

nincs rezgőmozgás
kis rezgőmozgás
közepes rezgőmozgás
nagy rezgőmozgás

0°

45°

45°

0°

22,5

°

45°

0°

45°

45°

21

22

11

10 6

20
