Podłączenie odsysania pyłów

Nasadzić wąż odsysania

3

 (osprzęt) na króciec odsysania

4

.

Połączyć wąż odsysania

3

 z odkurzaczem (osprzęt). Przegląd

dotyczący podłączenia do różnych odkurzaczy znajdą Pań-
stwo na końcu tej instrukcji.

Jeżeli podłączony jest system odsysania pyłu, należy wyłą-
czyć system zdmuchiwania wiórów (zob. „Urządzenie wy-
dmuchowe wiórów“).

Odkurzacz musi być dostosowany do rodzaju obrabianego
materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów
rakotwórczych należy używać odkurzacza specjalnego.

Praca

Rodzaje pracy



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.

Regulacja ruchu oscylacyjnego

Regulowana czterostopniowa oscylacja brzeszczotu zapew-
nia optymalne dostosowanie prędkości cięcia, mocy skrawa-
nia i jakości cięcia do właściwości obrabianego materiału.

Za pomocą dźwigni

7

 można regulować ruch oscylacyjny, tak-

że podczas biegu maszyny.

Optymalny dla konkretnego zastosowania stopień oscylacji
można dobrać jedynie drogą prób. Następujące wskazówki
mogą ułatwić dobór:
– oscylacja powinna być tym mniejsza (względnie całkowicie

wyłączona), im dokładniejsze ma być cięcie, o miękkich,
nie wyszczerbionych krawędziach.

– do obróbki materiałów cienkich (np. blach), ruch oscyla-

cyjny należy wyłączyć.

– obróbkę materiałów twardych (np. stali) należy prowadzić

przy małych ruchach oscylacyjnych.

– obróbki materiałów miękkich oraz cięcia drewna zgodnie z

rysunkiem słojów, można dokonywać z maksymalną wiel-
kością ruchu oscylacyjnego.

Ustawianie kąta uciosu (zob. rys. G)

Aby ustawić kąt cięcia, podstawę

6

 można pochylić w prawo

lub lewo w zakresie do 45 ° na prawo lub lewo.

Przy cięciu pod kątem zastosowanie obudowy

9

  i osłony  prze-

ciwodpryskowej

16

 nie jest możliwe.

W razie potrzeby zdjąć pokrywę ochronną

9

 (zob. „Osłona od-

sysania“, str. 9) i usunąć osłonę przeciwodpryskową

16

 (zob.

„Płytka ochronna“, str. 9).

Wyjąć magazynek

5

 z podstawy

6

 (PST 800 PEL/

PST 8000 PEL/PST 8500 PEL).

Zwolnić śrubę

19

 i przesunąć lekko podstawę

6

  w kierunku

króćca odsysania

4

.

W celu umożliwienia precyzyjnego ustawienia kątowego pod-
stawa posiada z prawej i lewej strony aretowane położenia:
0 °, 22,5 ° i 45 °. Przechylić podstawę

6

 na wybraną pozycję,

zgodnie z podziałką

20

. W celu ustawienia innych wartości

położeń kątowych należy wykorzystać kątomierz.

Następnie do oporu wsunąć podstawę

6

 w kierunku brzesz-

czotu

15

.

Dokręcić ponownie śrubę

19

.

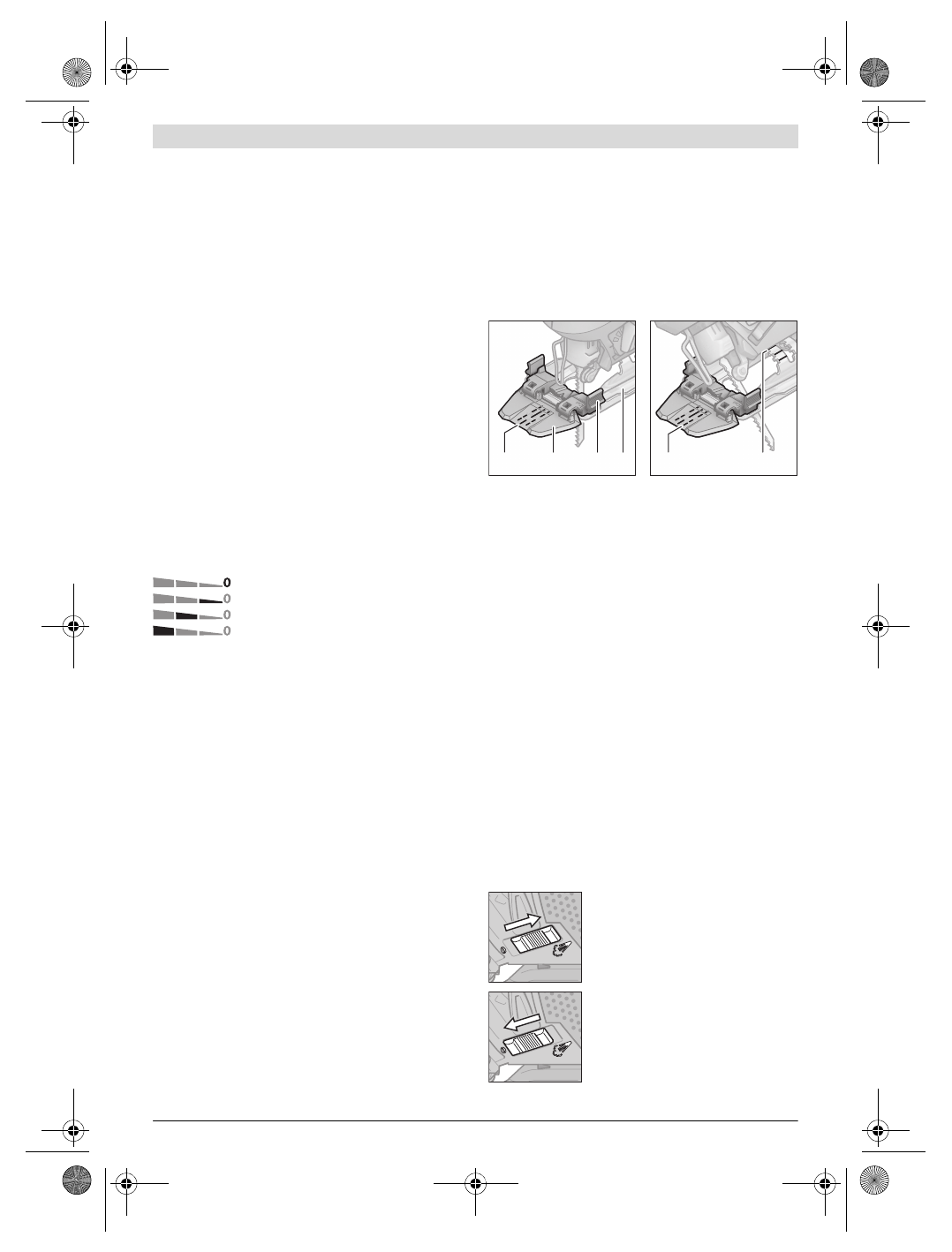

Kontrola linii cięcia przy cięciach ukośnych

Dla ułatwienia kontroli linii cięcia na okienku „Cut Control“

11

umieszczony został wskaźnik

21

 cięcia pod kątem prostym 0 °

i po jednym wskaźniku

22

 cięcia w lewą lub w prawą stronę

pod kątem 45 ° zgodnie z podziałką

20

.

Wskaźnik cięcia pod kątem między 0 ° i 45 ° można uzyskać
proporcjonalnie. Można go dodatkowo zaznaczyć na okienku
„Cut Control“

11

 za pomocą niezmywalnego pisaka, a potem

ponownie usunąć.

W przypadku cięć precyzyjnych należy uprzednio wykonać
cięcia próbnego.

Przestawianie płyty podstawy (zob. rys. G)

Wykonywanie cięć w pobliżu krawędzi możliwe jest po prze-
stawieniu podstawy

6

 w jej tylne położenie.

Zwolnić śrubę

19

 i przesunąć podstawę

6

 do oporu w kierun-

ku króćca odsysania

4

.

Dokręcić ponownie śrubę

19

.

Cięcie z przesuniętą stopką

6

 jest możliwe tylko przy kącie

uciosu wynoszącym 0 °. Oprócz tego nie wolno stosować kon-
troli linii cięcia „Cut Control“ ze stopką

10

, ani też osłony prze-

ciwodpryskowej

16

.

Urządzenie wydmuchowe wiórów

Dzięki funkcji nadmuchu, który usuwa wióry

8

, użytkownik

może przez cały czas obserwować linię cięcia.

ruch oscylacyjny wyłączony
mały stopień oscylacji
średni stopień oscylacji
wysoki stopień oscylacji

Włączenie urządzenia wydmuchowego
wiórów:
W przypadku prac, przy których powstaje
duża ilość odpadów – w drewnie, tworzy-
wach sztucznych itp., należy przesunąć
przełącznik

8

 w kierunku króćca.

Wyłączenie urządzenia wydmuchiwania
wiórów:
W przypadku prac w metalu, jak również
przy zamontowanym systemie odsysania
pyłu, należy przesunąć przełącznik

8

 w

kierunku brzeszczotu.

0°

45°

45°

0°

22,5

°

45°

0°

45°

45°

21

22

11

10 6

20
