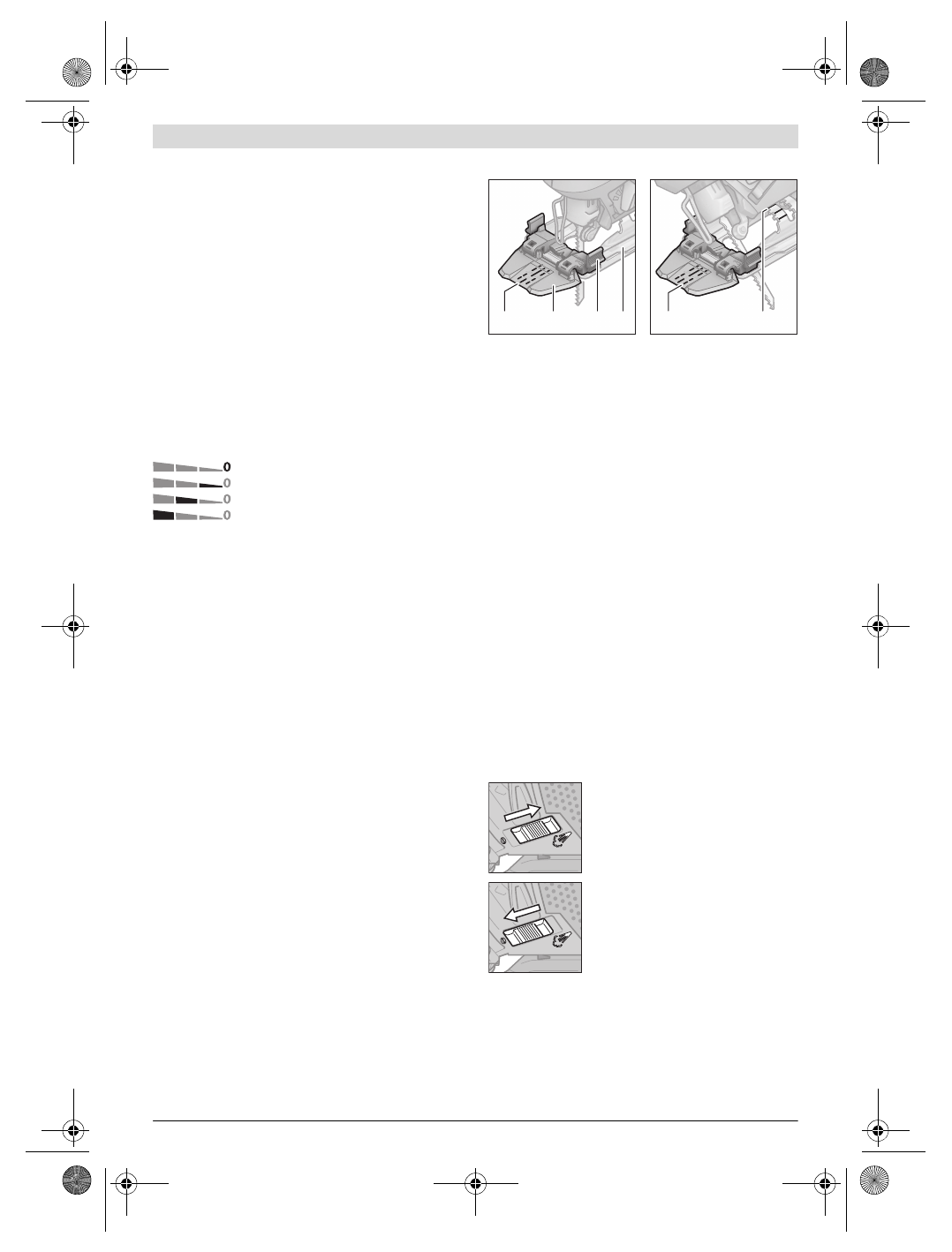

98

 | Latviešu

1 609 92A 1ZF | (13.1.16)

Bosch Power Tools

Putekļsūcējam jābūt piemērotam apstrādājamā materiāla
putekļu uzsūkšanai.

Veselībai īpaši kaitīgu, kancerogēnu vai sausu putekļu uzsūk-
šanai lietojiet speciālus putekļsūcējus.

Lietošana

Darba režīmi



Pirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

Svārsta iedarbes regulēšana

Četrās pakāpēs regulējama svārsta iedarbe ļauj optimāli izvē-
lēties zāģēšanas ātrumu, zāģēšanas jaudu un zāģējuma virs-
mas tīrību atbilstoši zāģējamā materiāla īpašībām.

Lietojot regulējošo sviru

7

, svārsta iedarbi var izmainīt arī

elektroinstrumenta darbības laikā.

Optimālo svārsta iedarbes pakāpi katram elektroinstrumenta
pielietojuma veidam ieteicams izvēlēties praktisku mēģināju-
mu ceļā. Tomēr šo izvēli var atvieglot šādi ieteikumi.
– Lai iegūtu līdzenu un tīru zāģējumu, izvēlieties minimālo

svārsta iedarbi vai arī pilnīgi izslēdziet svārsta mehānismu.

– Zāģējot plānus materiālus (piemēram, skārdu), izslēdziet

svārsta mehānismu.

– Zāģējot cietus materiālus (piemēram, tēraudu), izvēlieties

nelielu svārsta iedarbi.

– Zāģējot mīkstus materiālus un veicot zāģēšanu koka šķied-

rojuma virzienā, var strādāt ar maksimālo svārsta iedarbi.

Zāģēšanas leņķa iestādīšana (attēls G)

Lai veidotu slīpus zāģējumus, balstplāksni

6

 var noliekt sānu

virzienā līdz 45 ° leņķim pa labi vai pa kreisi.

Veidojot slīpos zāģējumus, uz elektroinstrumenta nevar no-
stiprināt aizsargpārsegu

9

 un pretplaisāšanas aizsargu

16

.

Ja nepieciešams, noņemiet aizsargpārsegu

9

 (skatīt sadaļu

„Aizsargpārsegs“ lappusē 97) un pretplaisāšanas aizsargu

16

(skatīt sadaļu „Pretplaisāšanas aizsargs“ lappusē 97).

Izvelciet nodalījumu zāģa asmeņu glabāšanai

5

 no balstplāk-

snes

6

 (PST 800 PEL/PST 8000 PEL/PST 8500 PEL).

Atskrūvējiet skrūvi

19

 un nedaudz pārvietojiet balstplāksni

6

putekļu uzsūkšanas īscaurules

4

 virzienā.

Lai atvieglotu precīza zāģēšanas leņķa iestādīšanu, balstplāk-
snē virzienā pa labi un pa kreisi ir izveidotas fiksējošās iero-
bes, kas atbilst zāģēšanas leņķa vērtībām 0 °, 22,5 ° un 45 °.
Lai iestādītu vajadzīgo zāģēšanas leņķi, nolieciet balstplāksni

6

 sānu virzienā atbilstoši nolasījumiem uz skalas

20

, līdz

balstplāksne ieņem vēlamo stāvokli. Citas zāģēšanas leņķa
vērtības var iestādīt ar leņķmēra palīdzību.

Līdz galam pārvietojiet balstplāksni

6

 zāģa asmens

15

 virzienā.

No jauna stingri pievelciet skrūvi

19

.

Zāģējuma trases kontrole, veidojot slīpus zāģējumus

Uz zāģējuma trases kontroles ierīces „Cut Control“ viziera
plāksnes

11

 ir iezīmēts marķējums

21

 zāģēšanas leņķim 0 ° un

pa vienam marķējumam

22

 zāģēšanas leņķim 45 ° ar nolieci

pa labi un pa kreisi, kas izvēlēts atbilstoši skalai

20

.

Trases marķējums zāģēšanas leņķim, kura vērtība ir starp 0 °
un 45 °, atrodas proporcionālā attālumā starp iepriekš minē-
tajiem marķējumiem. Šādu marķējumu var iezīmēt uz zāģēju-
ma trases kontroles ierīces „Cut Control“ viziera plāksnes

11

ar notīrāmu marķieri, lai vajadzības gadījumā tas būtu viegli iz-
dzēšams.

Lai nodrošinātu augstu darba precizitāti, iepriekš ieteicams
veikt zāģēšanas mēģinājumu.

Balstplāksnes pārvietošana (attēls G)

Veicot zāģēšanu tuvu priekšmeta malām, balstplāksni

6

 var

pārvietot virzienā uz instrumenta aizmuguri.

Atskrūvējiet skrūvi

19

 un līdz galam pārvietojiet balstplāksni

6

putekļu uzsūkšanas kanāla izvadatveres

4

 virzienā.

No jauna stingri pievelciet skrūvi

19

.

Zāģēšana ar pārvietotu balstplāksni

6

 ir iespējama tikai pie zā-

ģēšanas leņķa 0 °. Bez tam šādā gadījumā nedrīkst izmantot
zāģējuma trases kontroles ierīci „Cut Control“ ar cokolu

10

, kā

arī pretplaisāšanas aizsargu

16

.

Asmens appūte

Ieslēdzējs

8

 ļauj ieslēgt asmens appūtes ierīci, kas paredzēta,

lai ar gaisa strūklu atbrīvotu zāģējuma trasi no skaidām.

Uzsākot lietošanu



Pievadiet instrumentam pareizu spriegumu! Spriegu-

mam elektrotīklā jāatbilst vērtībai, kas norādīta instru-

menta marķējuma plāksnītē. Elektroinstrumenti, kas

paredzēti 230 V spriegumam, var darboties arī no

220 V elektrotīkla.

svārsta iedarbes nav
neliela svārsta iedarbe
vidēja svārsta iedarbe
stipra svārsta iedarbe

Asmens appūtes ieslēgšana:
zāģējot koku, plastmasu un citus līdzīgus
materiālus, kurus apstrādājot rodas
daudz putekļu un skaidu, pabīdiet ieslē-
dzēju

8

 putekļu uzsūkšanas kanāla izvad-

atveres virzienā.

Asmens appūtes izslēgšana:
zāģējot metālu un pielietojot ārējo putek-
ļu uzsūkšanu, pabīdiet ieslēdzēju

8

 zāģa

asmens virzienā.

0°

45°

45°

0°

22,5

°

45°

0°

45°

45°

21

22

11

10 6

20
