 Русский |

35

Bosch Power Tools

1 609 92A 1ZF | (1.6.16)

Установите защитный экран

9

 так на электроинструмент,

чтобы среднее крепления защелкнулось на защите от при-
косновения

18

 и оба наружных крепления – в вырезах

корпуса.

Снимайте крышку

9

 при работах без пылеотсоса и при пи-

лении под углом. Сожмите крышку на уровне наружных
креплений и снимите его, потянув вперед.

Присоединение пылеотсоса

Насадите шланг отсасывания

3

 (принадлежности) на па-

трубок отсоса

4

. Соедините шланг отсасывания

3

 с пыле-

сосом (принадлежности). Обзор возможностей присое-
динения к различным пылесосам Вы найдете в конце
настоящего руководства.

Выключайте сдув опилок при подключенном пылесосе
(см. «Система сдува опилок»).

Пылесос должен быть пригоден для обрабатываемого ма-
териала.

Применяйте специальный пылесос для отсасывания осо-
бо вредных для здоровья видов пыли  –  возбудителей ра-
ка или сухой пыли.

Работа с инструментом

Режимы работы



Перед любыми манипуляциями с электроинстру-

ментом вытаскивайте штепсель из розетки.

Настройка маятникового движения

Четыре ступени маятникового движения позволяют опти-
мальным образом привести скорость резания, мощность
пиления и рисунок шлифованной поверхности в соответ-
ствие с обрабатываемым материалом.

С помощью рычага

7

 Вы можете регулировать маятнико-

вое движение также и во время работы.

Оптимальную ступень маятникового движения можно
определить пробным пилением. При этом руководствуй-
тесь следующими рекомендациями:
– Чем тоньше и чище должны быть кромки распила, тем бо-

лее низкую степень маятникового колебания нужно вы-
бирать, или вообще отключите маятниковые колебания.

– При обработке тонких материалов (например, жести)

выключайте маятниковое движение.

– Обрабатывайте твердые материалы (например, сталь)

со слабым маятниковым колебанием.

– Для мягких материалов и при пилении древесины в на-

правлении волокна Вы можете работать с максималь-
ными маятниковыми колебаниями.

Настройка угла распила (см. рис. G)

Опорную плиту

6

 можно поворачивать влево или вправо

на угол до 45 °.

Крышку для отсоса

9

 и противоскольный вкладыш

16

нельзя использовать при косой распиловке.

При необходимости снимите крышку

9

 (см.«Крышка»,

стр. 35) и противоскольный вкладыш

16

 (см. «Противо-

скольный вкладыш», стр. 34).

Снимите магазин пильных полотен

5

 с опорной плиты

6

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL).

Отпустите винт

19

 и сместите опорную плиту

6

 слегка в на-

правлении патрубка отсоса

4

.

Для настройки точного угла наклона опорная плита оснаще-
на слева и справа точками фиксирования для значений в
0 °, 22,5 ° и 45 °. Поверните опорную плиту

6

 в соответствии

со шкалой

20

 в желаемое положение. Другие значения угла

наклона могут быть установлены с помощью угломера.

Затем сместите опорную плиту

6

 в направлении пильного

полотна

15

 до упора.

Затяните винт

19

.

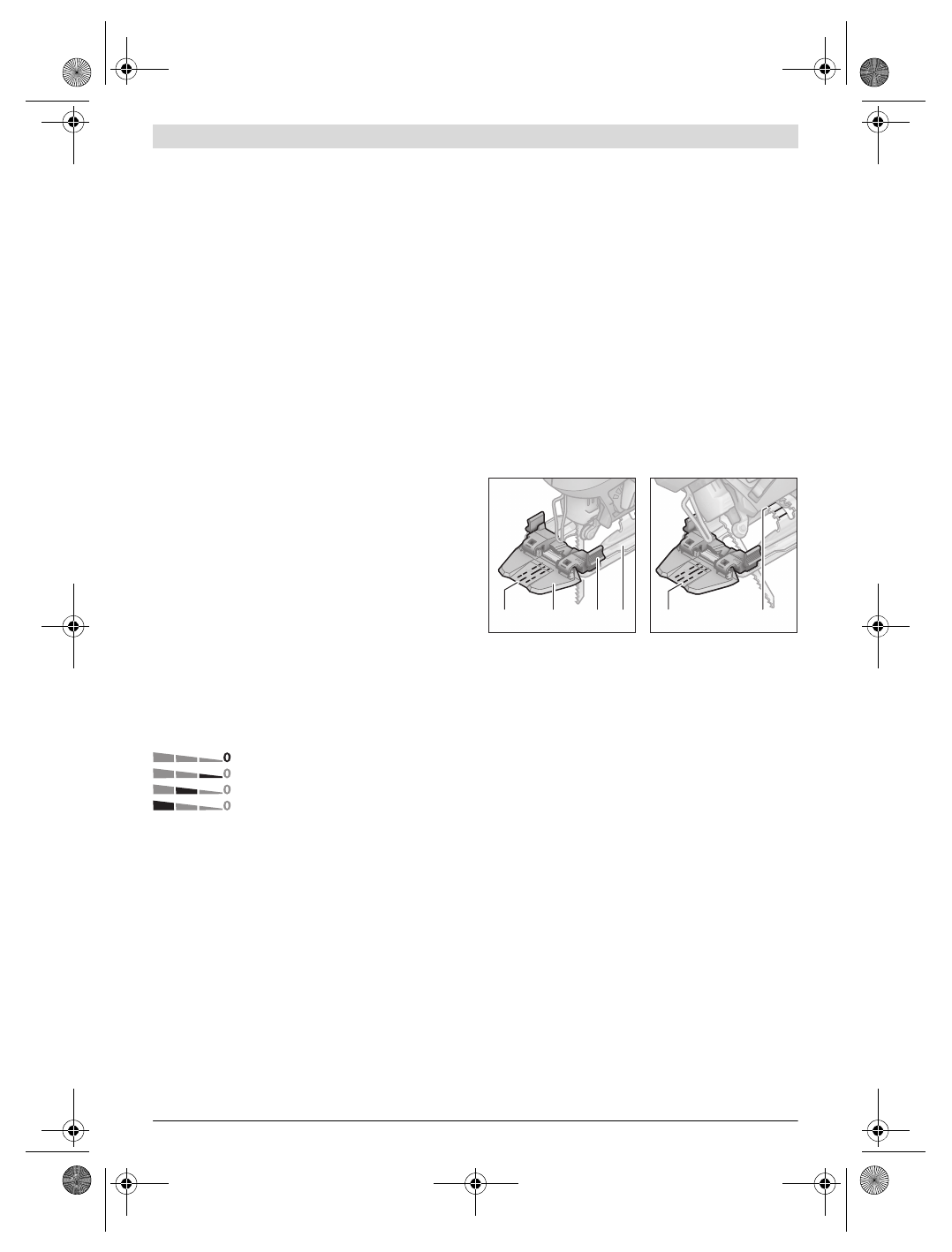

Контроль линии распила при косой распиловке

Для контроля линии распила на окошке «Cut Control»

11

есть метка

21

 для распиливания под прямым углом 0 ° и по

одной метке

22

 для распиливания под правым и левым

углом 45 ° в соответствии со шкалой

20

.

Угол распиливания в диапазоне между 0 ° и 45 ° определяет-
ся пропорционально. Метку можно дополнительно обозна-
чить на окошке для контроля линии распиливания «Cut
Control»

11

 стирающимся маркером и потом снова стереть.

Чтобы достичь точных результатов, рекомендуется снача-
ла сделать пробный пропил.

Смещение опорной плиты (см. рис. G)

При пилении вблизи кромки опорная плита

6

 может быть

смещена назад.

Отпустите винт

19

 и сместите опорную плиту

6

 до упора в

направлении патрубка отсоса

4

.

Затяните винт

19

.

Распиливание со смещенной опорной плитой

6

 возможно

только под углом 0 °. Кроме того, не разрешается исполь-
зовать контроль линии распила «Cut Control» с цоколем

10

и защиту от вырывания материала

16

.

Система сдува опилок

С помощью воздушной струи системы сдува опилок

8

 ли-

нию реза можно держать чистой от опилок.

без маятникового движения
слабое маятниковое колебание
среднее маятниковое колебание
сильное маятниковое колебание

0°

45°

45°

0°

22,5

°

45°

0°

45°

45°

21

22

11

10 6

20
