Лемакс WISE-40 - Инструкция по эксплуатации

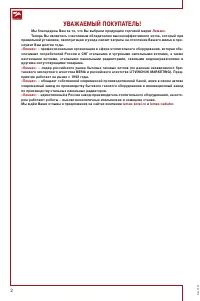

Страница 2 - УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!; Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки

2 Wise V2.08 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки Лемакс . Теперь Вы являетесь счастливым обладателем высокоэффективного котла, который при правильной установке, эксплуатации и уходе снизит затраты на отопление Вашего жилья и про-служит Вам долгие го...

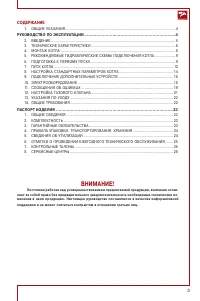

Страница 3 - СОДЕРЖАНИЕ

3 ВНИМАНИЕ! Постоянно работая над усовершенствованием предлагаемой продукции, компания остав- ляет за собой право без предварительного уведомления вносить необходимые технические из-менения в свою продукцию. Настоящее руководство поставляется в качестве информативной поддержки и не может считаться к...

Страница 4 - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ; ОБЩИЕ УКАЗАНИЯ; нием правил окружающей среды.

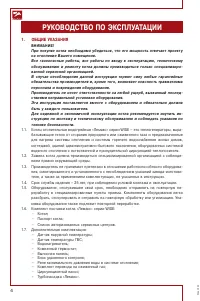

4 Wise V2.08 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1. ОБЩИЕ УКАЗАНИЯ ВНИМАНИЕ! При покупке котла необходимо убедиться, что его мощность отвечает проекту на отопление Вашего помещения. Все газоопасные работы, все работы по вводу в эксплуатацию, техническому обслуживанию и ремонту котла должны производиться тол...

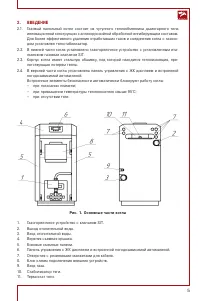

Страница 5 - ВВЕДЕНИЕ

5 2. ВВЕДЕНИЕ 2.1. Газовый напольный котел состоит из чугунного теплообменника дымогарного типа инновационной конструкции с антикоррозийной обработкой ингибирующим составом. Для более эффективного удаления отработавших газов и соединения котла с газохо-дом установлен тягостабилизатор. 2.2. В нижней ...

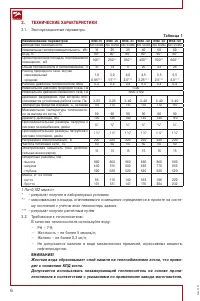

Страница 6 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 1; Наименование параметров; му отопления с учётом всех теплопотерь здания

6 Wise V2.08 3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3.1. Эксплуатационные параметры. Таблица 1 Наименование параметров WISE-16 WISE -25 WISE -35 WISE -40 WISE -50 WISE -60 Автоматика безопасности 845 SIGMA 845 SIGMA 845 SIGMA 845 SIGMA 845 SIGMA 845 SIGMA Номинальная теплопроизводительность, кВт 16 25 35 40 ...

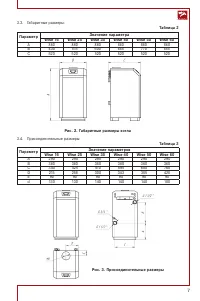

Страница 8 - МОНТАЖ КОТЛА; но-вытяжная вентиляция в верхней и нижней части здания.; Рис. 4. Схема размещения котла в помещении

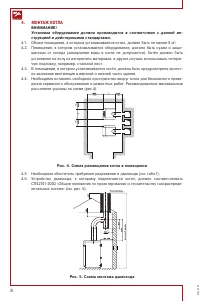

8 Wise V2.08 4. МОНТАЖ КОТЛА ВНИМИАНИЕ! Установка оборудования должна производится в соответствии с данной ин-струкцией и действующими стандартами. 4.1. Объем помещения, в котором устанавливается котел, должен быть не менее 8 м 3 . 4.2. Помещение, в котором устанавливается оборудование, должно быть ...

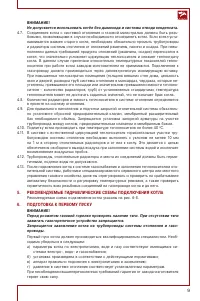

Страница 9 - в проекте на систему отопления.; РЕКОМЕНДУЕМЫЕ ГИДРАВЛИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ КОТЛА

9 ВНИМАНИЕ! Не допускается использовать котёл без дымохода и системы отвода конденса та. 4.7. Соединения котла с системой отопления и газовой магистралью должны быть резь- бовыми, позволяющими в случае необходимости отсоединять котел. Если котел уста-навливается взамен старого котла, необходимо обяз...

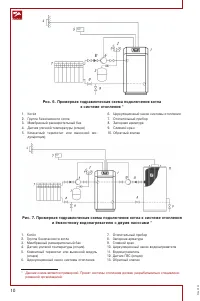

Страница 11 - и ёмкостному водонагревателю с разделительным клапаном *

11 1. Котёл2. Группа безопасности котла3. Мембранный расширительный бак4. Датчик уличной температуры (опция)5. Комнатный термостат или выносной модуль (опция) 6. Циркуляционный насос системы отопления 7. Отопительный прибор8. Запорная арматура9. Сливной кран10. Сервомотор клапана11. Водонагреватель1...

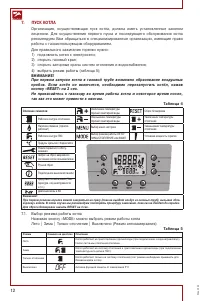

Страница 12 - ПУСК КОТЛА; Таблица 4; Нажимая кнопку «MODE» можно выбрать режим работы котла; Таблица 5; OFF

12 Wise V2.08 7. ПУСК КОТЛА Организация, осуществляющая пуск котла, должна иметь установленные законом лицензии. Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в специализированные организации, имеющие право работы с газоиспользующим оборудованием. Для п...

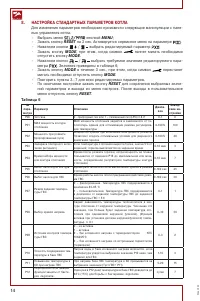

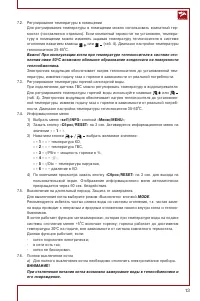

Страница 14 - НАСТРОЙКА СТАНДАРТНЫХ ПАРАМЕТРОВ КОТЛА; Таблица 6

14 Wise V2.08 8. НАСТРОЙКА СТАНДАРТНЫХ ПАРАМЕТРОВ КОТЛА Для изменения параметров необходимо произвести следующие манипуляции с пане-лью управления котла.- Выбрать меню кнопкой MENU ; - Зажать кнопку RESET на 3 сек. Активируется сервисное меню на параметре . - Нажатием кнопки / выбрать редактируемый ...

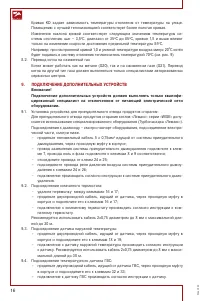

Страница 16 - ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

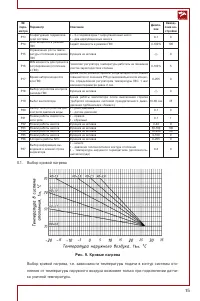

16 Wise V2.08 Кривая KD задает зависимость температуры отопления от температуры на улице. Помещению с лучшей теплоизоляцией соответствует более пологая кривая. Изменение наклона кривой соответствует следующим значениям температуры си-стемы отопления: шаг ~ 3,5 0 С, диапазон от 35 0 С до 85 0 С, крив...

Страница 17 - Рис. 10. Подключение дополнительных устройств

17 Рекомендуется использовать поставляемый отдельно датчик диаметром 6 мм с дли-ной кабеля 4м. 9.5. Подсоединение реле минимального давления системы отопления : – удалите перемычку между клеммами 20 и 21;– проденьте двухпроводной кабель, идущий от реле минимального давления, через проходную муфту в ...

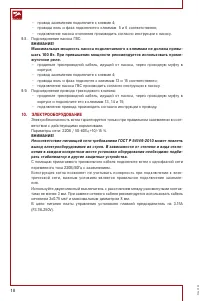

Страница 18 - ЭЛЕКТРООБОРУДОВАНИЕ; и максимальным диаметром 8 мм.

18 Wise V2.08 – провод заземления подключите к клемме 4;– провода ноль и фаза подключите к клеммам 5 и 6 соответственно;– подключение насоса отопления производить согласно инструкции к насосу. 9.8. Подсоединение насоса ГВС: ВНИМАНИЕ! Максимальная мощность насоса подключаемого к клеммам не должна пре...

Страница 19 - СООБЩЕНИЯ ОБ ОШИБКАХ; Для осуществления сброса ошибки котла нажмите кнопку; RESET

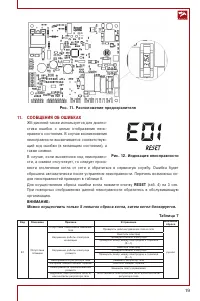

19 Рис. 11. Расположение предохранителя 11. СООБЩЕНИЯ ОБ ОШИБКАХ ЖК-дисплей также используется для диагно-стики ошибок с целью отображения неис-правного состояния. В случае возникновения неисправности высвечивается соответствую-щий код ошибки (в мигающем состоянии), а также символ. В случае, если вы...

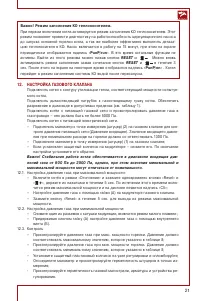

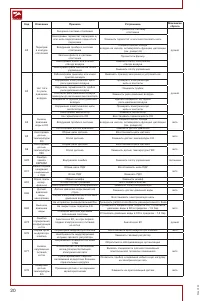

Страница 21 - Важно! Режим заполнения КО теплоносителем.; НАСТРОЙКА ГАЗОВОГО КЛАПАНА

21 Важно! Режим заполнения КО теплоносителем. При первом включении котла активируется режим заполнения КО теплоносителем. Этот режим позволяет провести диагностику на работоспособность циркуляционного насоса до запуска основной горелки котла, а так же наиболее эффективно выполнить дегаза-цию теплоно...

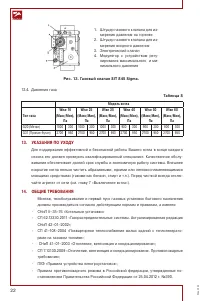

Страница 22 - УКАЗАНИЯ ПО УХОДУ; рами на газовом топливе»

22 Wise V2.08 1. Штуцер газового клапана для из- мерения давления на горелке 2. Штуцер газового клапана для из- мерения входного давления 3. Электрический клапан4. Модулятор с устройством регу- лирования максимального и ми-нимального давления Рис. 13. Газовый клапан SIT 845 Sigma. 12.4. Давления газ...

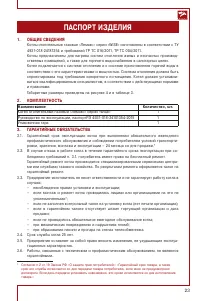

Страница 23 - ПАСПОРТ ИЗДЕЛИЯ; ОБЩИЕ СВЕДЕНИЯ; Габаритные размеры приведены на рисунке 4 и в таблице 3.; КОМПЛЕКТНОСТЬ; Наименование; Котел отопительный газовый «Лемакс» серии «WISE»; ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; тационных характеристик.

23 ПАСПОРТ ИЗДЕЛИЯ 1. ОБЩИЕ СВЕДЕНИЯ Котлы отопительные газовые «Лемакс» серии «WISE» изготовлены в соответствии с ТУ 4931-018-24181354 и требований ТР ТС 016/2011, ТР ТС 004/2011. Котлы предназначены для нагрева систем отопления жилых и неопасных производ-ственных помещений, а также для горячего во...

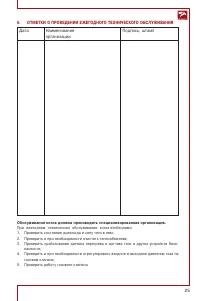

Страница 25 - ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; Дата; Проверить работу газового клапана

25 6. ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Дата Наименование организации Подпись, штамп Обслуживание котла должна производить специализированная организация. При ежегодном техническом обслуживании котла необходимо:1. Проверить состояние дымохода и силу тяги в нем;2. Проверить и ...

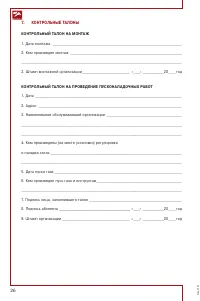

Страница 26 - КОНТРОЛЬНЫЕ ТАЛОНЫ; КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж

26 Wise V2.08 7. КОНТРОЛЬНЫЕ ТАЛОНЫ КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж 1. Дата монтажа __________________________________________________________________________ 2. Кем произведен монтаж ________________________________________________________________ ______________________________________________________...
