Страница 2 - УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!; Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки

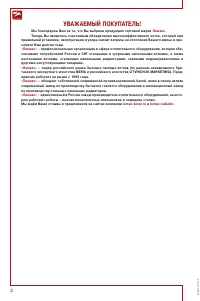

2 Prime-V HO V1.3 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки Лемакс . Теперь Вы являетесь счастливым обладателем высокоэффективного котла, который при правильной установке, эксплуатации и уходе снизит затраты на отопление Вашего жилья и про-служит Вам долг...
Страница 3 - СОДЕРЖАНИЕ

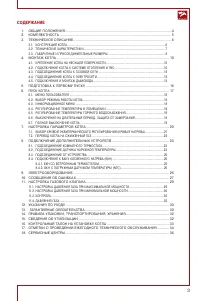

3 Prime-V HO V1.3 СОДЕРЖАНИЕ 1. ОБЩИЕ ПОЛОЖЕНИЯ ...................................................................................................... 42. КОМПЛЕКТНОСТЬ ........................................................................................................... 53. ТЕХНИЧЕСКОЕ ОПИСАНИ...
Страница 4 - ОБЩИЕ ПОЛОЖЕНИЯ

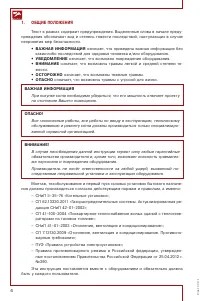

4 Prime-V HO V1.3 1. ОБЩИЕ ПОЛОЖЕНИЯ Текст в рамках содержит предупреж дения. Выделенные слова в начале преду- преж дения обозначают вид и степень тяжести последствий, наступающих в случае непринятия мер безопасности. y ВА ЖНАЯ ИНФОРМАЦИЯ означает, что приведена важная информация без каких-либо посл...

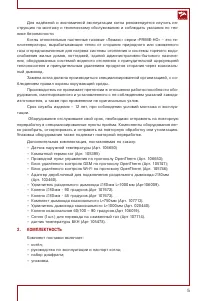

Страница 6 - ТЕХНИЧЕСКОЕ ОПИСАНИЕ

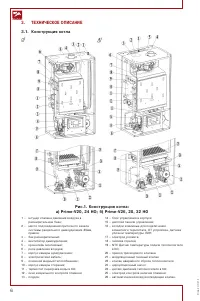

6 Prime-V HO V1.3 3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 3.1. Конструкция котла Рис.1. Конструкция котла: а) Prime-V20, 24 HO; б) Prime-V26, 28, 32 HO 1 – штуцер к лапана давления возду ха в расширительном баке; 2 – место подсоединения приточного канала системы раздельного дымоудаления 80мм, правое; 3 – бак расшир...
Страница 7 - – результат получен в лабораторных условиях

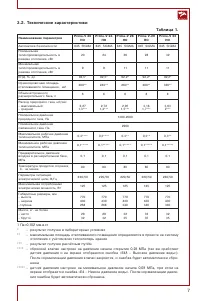

7 Prime-V HO V1.3 3.2. Технические характеристики Таблица 1. Наименование параметров Prime-V 20 HO Prime-V 24 HO Prime-V 26 HO Prime V-28 HO Prime-V 32 HO Автоматика безопасности 845 SIGMA 845 SIGMA 845 SIGMA 845 SIGMA 845 SIGMA Номинальная теплопроизводительность в режиме отопления, кВт 20 24 26 28...

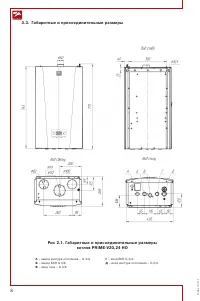

Страница 9 - Рис 2.2. Габаритные и присоединительные размеры

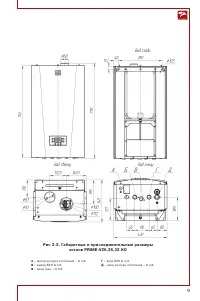

9 Prime-V HO V1.3 Рис 2.2. Габаритные и присоединительные размеры котлов PRIME-V26,28,32 HO А – выход контура отопления – G 3/4; Б – выход БКН G 3/4; В – вход газа – G 3/4; Г – вход БКН G 3/4; Д – вход контура отопления – G 3/4.
Страница 10 - Крепление котла на несущей поверхности; ветствии с проектом газификации; УВЕДОМЛЕНИЕ
10 Prime-V HO V1.3 4. МОНТАЖ КОТЛА Перед началом работ ознакомитесь с требованиями, указными в разделе 1 «Общие положения». Требования к условиям эксплуатации и выбору места монтажа, приведенные в настоящем руководстве, учитывают наиболее типичные внешние факторы, влияющие на работу котла. На объект...
Страница 11 - После монтажа проверьте герметичность соединений.

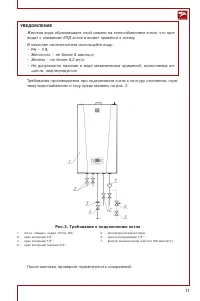

11 Prime-V HO V1.3 УВЕДОМЛЕНИЕ Жесткая вода образовывает слой накипи на теплообменнике котла, что при-водит к снижению КПД котла и может привести к отказу. В качестве теплоносителя используйте воду:– PH – 7-9;– Жёсткость – не более 5 ммоль/л;– Железо – не более 0,3 мг/л;– Не допускается наличие в во...

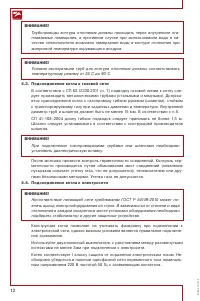

Страница 13 - скачков напряжения в сети. Заземление обязательно.

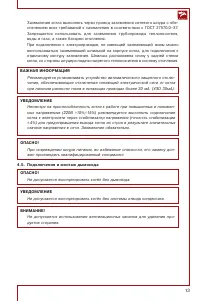

13 Prime-V HO V1.3 Заземление котла выполнять через провод заземления сетевого шнура с обе-спечением всех требований к заземлению в соответствии с ГОСТ 27570.0–87. Запрещается использовать для заземления трубопроводы теплоносителя, воды и газа, а так же батареи отопления. При подключении к электропр...

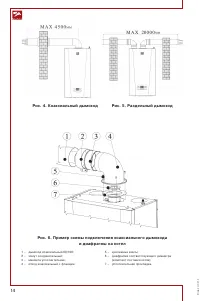

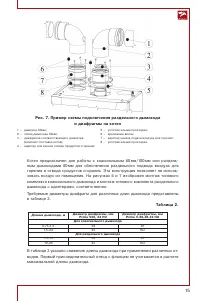

Страница 16 - ПОДГОТОВКА К ПЕРВОМУ ПУСКУ; ВА ЖНАЯ ИНФОРМАЦИЯ; Необходимо убедиться в следующем:

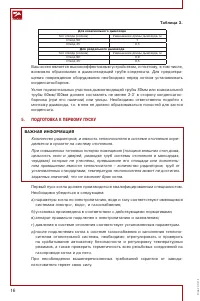

16 Prime-V HO V1.3 Таблица 3. Для коаксиального дымохода Тип отвода (колена) Уменьшение длины дымохода, м Отвод 90° 1 Отвод 45° 0,5 Для раздельного дымохода Тип отвода (колена) Уменьшение длины дымохода, м Отвод 90° 0,9 Отвод 45° 0,5 Ваш котел является высокоэффективным устройством, и поэтому, в том...
Страница 17 - ПУСК КОТЛА; Для правильного зажигания горелки нужно:

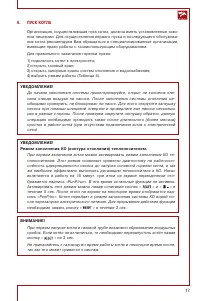

17 Prime-V HO V1.3 6. ПУСК КОТЛА Организация, осуществляющая пуск котла, должна иметь установленные зако-ном лицензии. Для осуществления первого пуска и последующего обслужива-ния котла рекомендуем Вам обращаться в специализированные организации, имеющие право работы с газоиспользующим оборудованием...
Страница 18 - Описание экранных символов:; Нажимая кнопку «; OFF; – Выбрать меню «sel1/INFO» кнопкой «

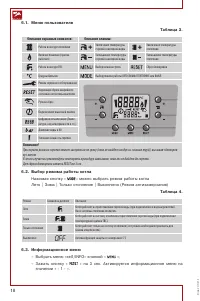

18 Prime-V HO V1.3 6.1. Меню пользователя Таблица 3. Описание экранных символов: Описание клавиш: Работа в контуре отопления Увеличение температуры горячей санитарной воды Увеличение температуры отопления Наличие пламени (горелка работает) Уменьшение температуры горячей санитарной воды Уменьшение те...
Страница 20 - НАСТРОЙКА ПАРАМЕТРОВ КОТЛА

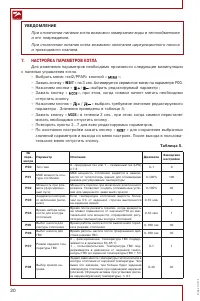

20 Prime-V HO V1.3 УВЕДОМЛЕНИЕ При отключении питания котла возможно замерзание воды в теплообменнике и его повреждение. При отключении питания котла возможно залегание циркуляционного насоса и трехходового клапана. 7. НАСТРОЙКА ПАРАМЕТРОВ КОТЛА Для изменения параметров необходимо произвести следующ...

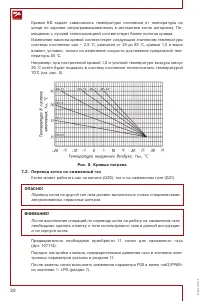

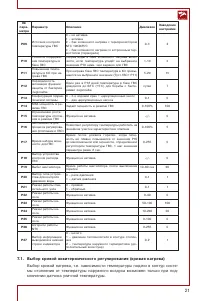

Страница 23 - ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ; следовать порядку, указанному на рисунке 10.; Подсоединение комнатного термостата; муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 11); Подсоединение датчика наружной температуры; муфту 5 в корпусе и подсоедините его к клеммам 3 и 4 (рисунок 11)

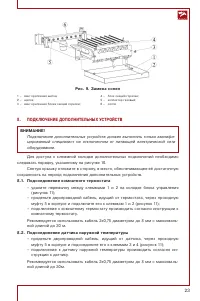

23 Prime-V HO V1.3 8. ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ ВНИМАНИЕ! Подключение дополнительных устройств должен выполнять только квалифи-цированный специалист на отключенном от питающей электрической сети оборудовании. Для доступа к клеммной колодке дополнительных подключений необходимо следовать п...
Страница 24 - Рис. 11. Подключение дополнительных устройств

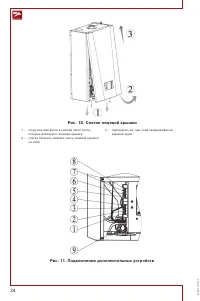

24 Prime-V HO V1.3 Рис. 10. Снятие лицевой крышки Рис. 11. Подключение дополнительных устройств 1 – откру тить два винта в нижней части котла, которые фиксируют лицевую крышк у; 2 – слегка потяну ть нижнюю часть лицевой крышки на себя; 3 – приподнять её, при этом придерживая за верхний край.
Страница 25 - ходную муфту 9 в корпусе и подключите его к клеммам 1 и 2 (рисунок 12)

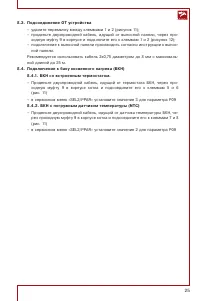

25 Prime-V HO V1.3 8.3. Подсоединение ОТ устройства – удалите перемычку меж ду клеммами 1 и 2 (рисунок 11);– проденьте двухпроводной кабель, идущий от выносной панели, через про- ходную муфту 9 в корпусе и подключите его к клеммам 1 и 2 (рисунок 12); – подключение к выносной панели производить согла...
Страница 26 - ЭЛЕКТРООБОРУДОВАНИЕ

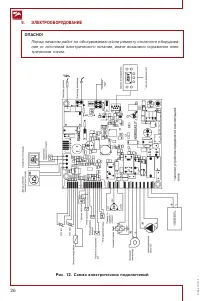

26 Prime-V HO V1.3 Рис. 12. Схема электрических подключений 9. ЭЛЕКТРООБОРУДОВАНИЕ ОПАСНО! Перед началом работ по обслуживанию и/или ремонту отключите оборудова-ние от источника электрического питания, иначе возможно поражение элек-трическим током.
Страница 27 - СООБЩЕНИЯ ОБ ОШИБКАХ

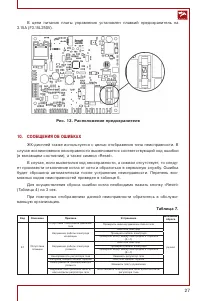

27 Prime-V HO V1.3 В цепи питания платы управления установлен плавкий предохранитель на 3.15А (F3.15L250V). Рис. 13. Расположение предохранителя 10. СООБЩЕНИЯ ОБ ОШИБКАХ ЖК-дисплей так же используется с целью отображения типа неисправности. В случае возникновения неисправности высвечивается соответс...

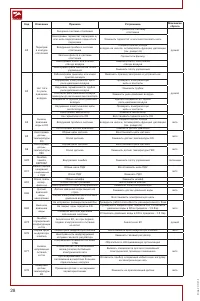

Страница 29 - НАСТРОЙКА ГАЗОВОГО КЛАПАНА; нии настройки установите его обратно.; Настройка давления газа при максимальной мощности; – Включите котёл в режим «Отопление» и зажмите одновременно кнопки

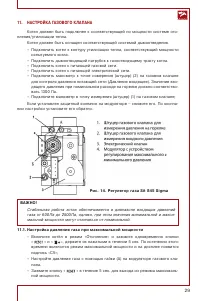

29 Prime-V HO V1.3 11. НАСТРОЙКА ГАЗОВОГО КЛАПАНА Котел должен быть подключен к соответствующей по мощности системе ото- пления/утилизации тепла. Котел должен быть оснащен соответствующей системой дымоотведения. – Подключить котел к контуру утилизации тепла, соответствующий мощности испытуемого котл...
Страница 30 - Настройка давления газа при минимальной мощности; ошибки Е76, включится режим малого пламени; Порядок доступа к меню настроек описан в разделе 7.; УКАЗАНИЯ ПО УХОДУ

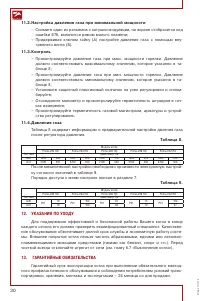

30 Prime-V HO V1.3 11.2. Настройка давления газа при минимальной мощности – Снимите один из разъемов с катушки модуляции, на экране отобразится код ошибки Е76, включится режим малого пламени; – Придерживая ключом гайку (А) настройте давление газа с помощью вну- треннего винта (Б). 11.3. Контроль – П...
Страница 31 - эксплуатационных характеристик.

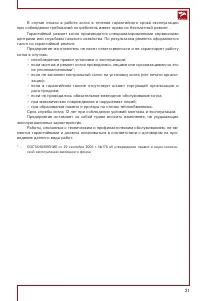

31 Prime-V HO V1.3 В случае отказа в работе котла в течение гарантийного срока эксплуатации при соблюдении требований потребитель имеет право на бесплатный ремонт. Гарантийный ремонт котла производится специализированными сервисными центрами или службами газового хозяйства. По результатам ремонта оф...
Страница 32 - ре перед подключением к электрической сети.; СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ

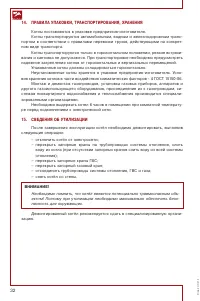

32 Prime-V HO V1.3 14. ПРАВИЛА УПАКОВКИ, ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ Котлы поставляются в упаковке предприятия-изготовителя.Котлы транспортируются автомобильным, водным и железнодорожным транс- портом в соответствии с правилами перевозки грузов, действующими на конкрет-ном виде транспорта. Котлы тра...
Страница 33 - КОНТРОЛЬНЫЙ ТАЛОН НА УСТАНОВКУ КОТЛА; Кем произведены (на месте

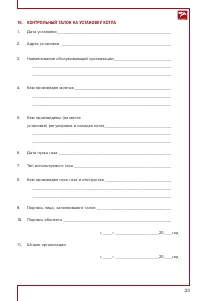

33 Prime-V HO V1.3 16. КОНТРОЛЬНЫЙ ТАЛОН НА УСТАНОВКУ КОТЛА 1. Дата установки ____________________________________________________________ 2. А дрес установки __________________________________________________________ 3. Наименование обслуживающей организации ______________________________ _________...
Страница 34 - ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

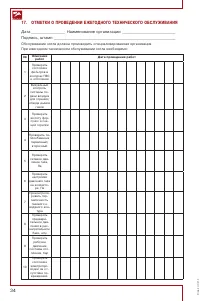

34 Prime-V HO V1.3 17. ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Дата __________________ Наименование организации ____________________________ Подпись, штамп ________________________________________________________________ Обслу живание котла должна производить специализированная орг...
Страница 35 - Представитель

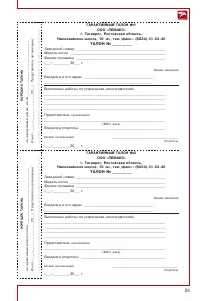

35 Prime-V HO V1.3 ГАРАНТИЙНЫЙ ТАЛОН №1 ООО «ЛЕМАКС» г. Таганрог, Ростовская область, Николаевское шоссе, 10 «в», тел./факс.: (8634) 31-23-45 ТАЛОН № __________ Заводской номер ___________________________________________________Модель котла ______________________________________________________Фирма...
Страница 40 - ОСОБЫЕ ОТМЕТКИ

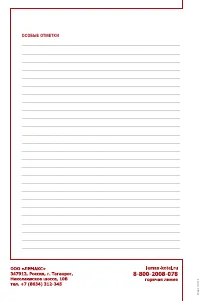

Prime-V HO V1.3 ОСОБЫЕ ОТМЕТКИ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ _________________...
