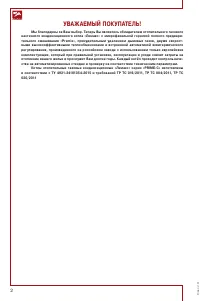

Страница 2 - УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
2 Prime-C v1.03 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Мы благодарны за Ваш выбор. Теперь Вы являетесь обладателем отопительного газового настенного конденсационного котла «Лемакс» с микрофакельной горелкой полного предвари-тельного смешивания «Premix», принудительным удалением дымовых газов, двумя скорост-ными высо...
Страница 3 - СОДЕРЖАНИЕ
3 СОДЕРЖАНИЕ 1. ОБЩИЕ ПОЛОЖЕНИЯ ...................................................................................................... 42. КОМПЛЕКТНОСТЬ ........................................................................................................... 53. ТЕХНИЧЕСКОЕ ОПИСАНИЕ .................

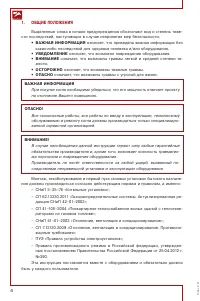

Страница 4 - ОБЩИЕ ПОЛОЖЕНИЯ
4 Prime-C v1.03 1. ОБЩИЕ ПОЛОЖЕНИЯ Выделенные слова в начале предупреж дения обозначают вид и степень тяже- сти последствий, наступающих в случае непринятия мер безопасности. y ВА ЖНАЯ ИНФОРМАЦИЯ означает, что приведена важная информация без каких-либо последствий для здоровья человека и/или оборудо...

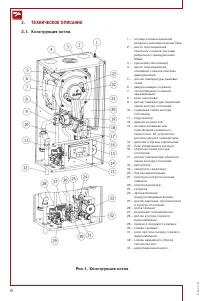

Страница 6 - ТЕХНИЧЕСКОЕ ОПИСАНИЕ
6 Prime-C v1.03 3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 3.1. Конструкция котла Рис.1. Конструкция котла 1 – штуцер к лапана давления возду ха в расширительном баке; 2 – место подсоединения приточного канала системы раздельного дымоудаления 80мм; 3 – кронштейн монтажный;4 - место подсоединения отводящего канала сист...

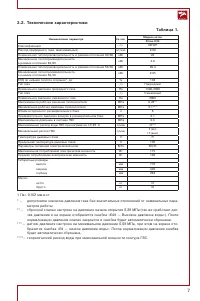

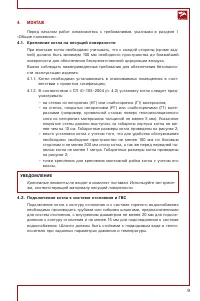

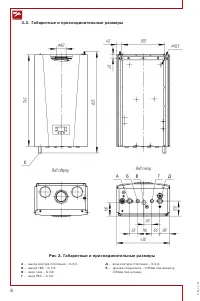

Страница 9 - Крепление котла на несущей поверхности; ветствии с проектом газификации; УВЕДОМЛЕНИЕ
9 4. МОНТАЖ Перед началом работ ознакомитесь с требованиями, указными в разделе 1 «Общие положения». 4.1. Крепление котла на несущей поверхности При монтаже котла необходимо учитывать, что с каж дой стороны (кроме зад-ней) должно быть минимум 100 мм свободного пространства до ближайшей поверхности д...

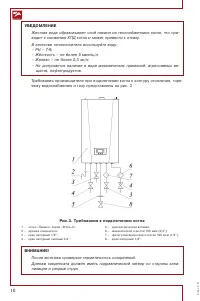

Страница 10 - После монтажа проверьте герметичность соединений.
10 Prime-C v1.03 УВЕДОМЛЕНИЕ Жесткая вода образовывает слой накипи на теплообменнике котла, что при-водит к снижению КПД котла и может привести к отказу. В качестве теплоносителя используйте воду:– PH – 7-9;– Жёсткость – не более 5 ммоль/л;– Железо – не более 0,3 мг/л;– Не допускается наличие в воде...

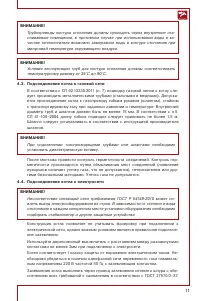

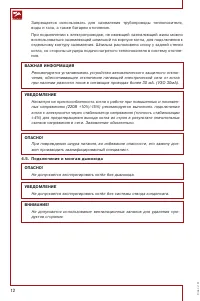

Страница 12 - скачков напряжения в сети. Заземление обязательно.
12 Prime-C v1.03 Запрещается использовать для заземления трубопроводы теплоносителя, воды и газа, а так же батареи отопления. При подключении к электропроводке, не имеющей заземляющей жилы можно воспользоваться заземляющей шпилькой на корпусе котла, для подключения к отдельному контуру заземления. Ш...

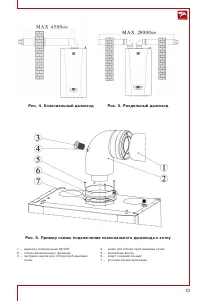

Страница 13 - Рис. 6. Пример схемы подключения коаксиального дымохода к котлу
13 Рис. 4. Коаксиальный дымоход Рис. 5. Раздельный дымоход Рис. 6. Пример схемы подключения коаксиального дымохода к котлу 1 – дымоход коаксиальный 60/100;2 – отвод коаксиальный с фланцем;3 – заглушка канала д ля отбора проб дымовых газов; 4 – канал д ля отбора проб дымовых газов;5 – крепежные винты...

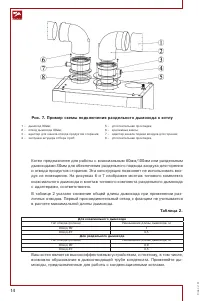

Страница 14 - Рис. 7. Пример схемы подключения раздельного дымохода к котлу
14 Prime-C v1.03 Рис. 7. Пример схемы подключения раздельного дымохода к котлу 1 – дымоход 80мм;2 – отвод дымохода 80мм;3 – адаптер д ля канала отвода продуктов сгорания;4 – заглушка штуцера отбора проб; 5 – уплотнительная прок ладка;6 – крепежные винты;7 – адаптер канала подачи возду ха д ля горени...

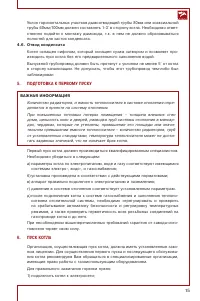

Страница 15 - ПОДГОТОВКА К ПЕРВОМУ ПУСКУ; ВА ЖНАЯ ИНФОРМАЦИЯ; Необходимо убедиться в следующем:; ПУСК КОТЛА; Для правильного зажигания горелки нужно:
15 Уклон горизонтальных участков дымоотводящей трубы 80мм или коаксиальной трубы 60мм/100мм должен составлять 1-3° в сторону котла. Необходимо ответ-ственно подойти к монтажу дымохода, т.к. в нем не должно образовываться полостей для застоя конденсата. 4.6. Отвод конденсата Котел оснащен сифоном, ко...

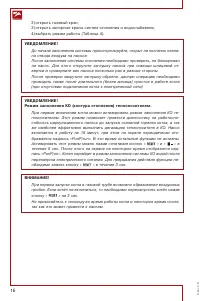

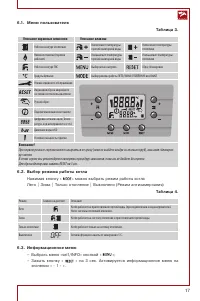

Страница 17 - Описание экранных символов:; Нажимая кнопку «; OFF; – Выбрать меню «sel1/INFO» кнопкой «
17 6.1. Меню пользователя Таблица 3. Описание экранных символов: Описание клавиш: Работа в контуре отопления Увеличение температуры горячей санитарной воды Увеличение температуры отопления Наличие пламени (горелка работает) Уменьшение температуры горячей санитарной воды Уменьшение температуры отопле...

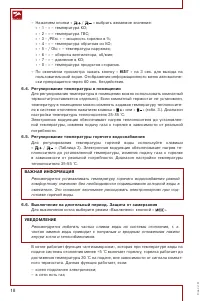

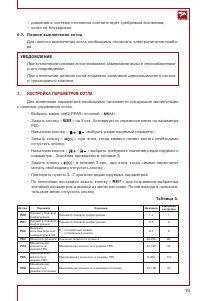

Страница 19 - НАСТРОЙКА ПАРАМЕТРОВ КОТЛА
19 – давление в системе отопления соответствует требуемым значениям;– котел не блокирован. 6.7. Полное выключение котла Для полного выключения котла необходимо отключить электропитание прибо-ра. УВЕДОМЛЕНИЕ При отключении питания котла возможно замерзание воды в теплообменнике и его повреждение. При...

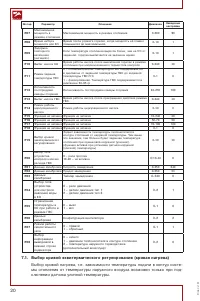

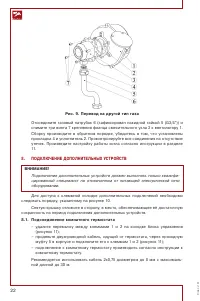

Страница 22 - ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ; следовать порядку, указанному на рисунке 10.; Подсоединение комнатного термостата; муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 11)
22 Prime-C v1.03 Отсоедините газовый патрубок 6 (зафиксирован накидной гайкой 5 (G3/4”)) и снимите три винта 7 крепления фланца смесительного узла 3 к вентилятору 1. Сборку производите в обратном порядке, убедитесь в том, что установлены прокладка 4 и уплотнитель 2. Проконтролируйте все соединения н...

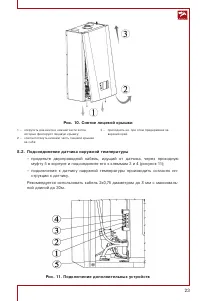

Страница 23 - Подсоединение датчика наружной температуры; муфту 5 в корпусе и подсоедините его к клеммам 3 и 4 (рисунок 11); Рис. 11. Подключение дополнительных устройств
23 8.2. Подсоединение датчика наружной температуры – проденьте двухпроводной кабель, идущий от датчика, через проходную муфту 5 в корпусе и подсоедините его к клеммам 3 и 4 (рисунок 11); – подключение к датчику наружной температуры производить согласно ин- струкции к датчику. Рекомендуется использов...

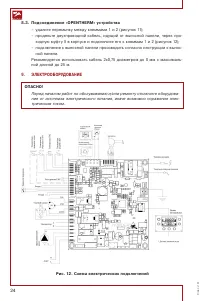

Страница 24 - Подсоединение «OPENTHERM» устройства; ходную муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 12); ЭЛЕКТРООБОРУДОВАНИЕ
24 Prime-C v1.03 8.3. Подсоединение «OPENTHERM» устройства – удалите перемычку меж ду клеммами 1 и 2 (рисунок 11); – проденьте двухпроводной кабель, идущий от выносной панели, через про- ходную муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 12); – подключение к выносной панели производи...

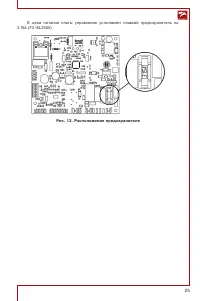

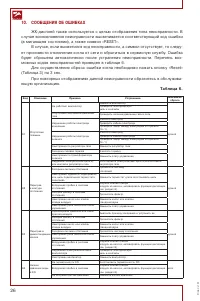

Страница 26 - СООБЩЕНИЯ ОБ ОШИБКАХ

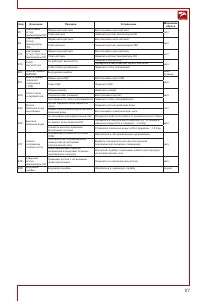

26 Prime-C v1.03 10. СООБЩЕНИЯ ОБ ОШИБКАХ ЖК-дисплей так же используется с целью отображения типа неисправности. В случае возникновения неисправности высвечивается соответствующий код ошибки (в мигающем состоянии), а так же символ «RESET». В случае, если высветился код неисправности, а символ отсутс...

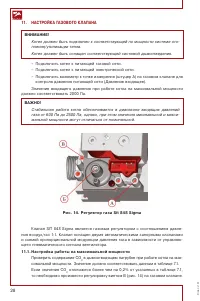

Страница 28 - НАСТРОЙКА ГАЗОВОГО КЛАПАНА; Настройка работы на максимальной мощности
28 Prime-C v1.03 11. НАСТРОЙКА ГАЗОВОГО КЛАПАНА ВНИМАНИЕ! Котел должен быть подключен к соответствующей по мощности системе ото-пления/утилизации тепла. Котел должен быть оснащен соответствующей системой дымоотведения. – Подключить котел к питающей газовой сети. – Подключить котел к питающей электри...

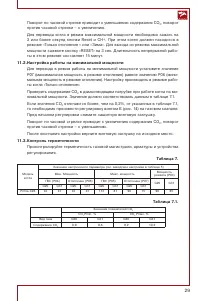

Страница 29 - Настройка работы на минимальной мощности
29 Поворот по часовой стрелке приводит к уменьшению содержания СО 2 , поворот против часовой стрелки – к увеличению. Для перевода котла в режим максимальной мощности необходимо зажать на 3 или более секунд кнопки Reset и CH+. При этом котел должен находится в режиме «Только отопление « или «Зима». Д...

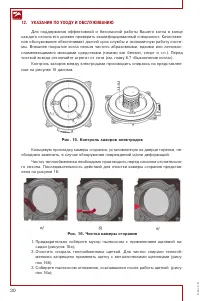

Страница 30 - УКАЗАНИЯ ПО УХОДУ И ОБСЛУЖИВАНИЮ; ные на рисунке 15 данным.
30 Prime-C v1.03 12. УКАЗАНИЯ ПО УХОДУ И ОБСЛУЖИВАНИЮ Для поддержания эффективной и безопасной работы Вашего котла в конце каж дого сезона его должен проверить квалифицированный специалист. Качествен-ное обслуживание обеспечивает долгий срок службы и экономичную работу систе-мы. Внешнее покрытие кот...

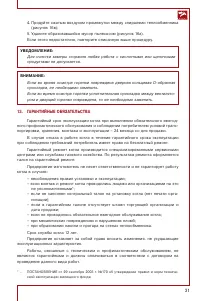

Страница 31 - Если этого недостаточно, повторите описанную выше процедуру.; ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; Срок службы котла 12 лет.
31 4. Продуйте сжатым воздухом промежутки меж ду спиралями теплообменника (рисунок 16в); 5. Удалите образовавшийся мусор пылесосом (рисунок 16а). Если этого недостаточно, повторите описанную выше процедуру. УВЕДОМЛЕНИЕ: Для очистки камеры сгорания любая работа с кислотными или щелочными продуктами н...

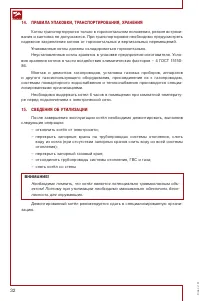

Страница 32 - СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
32 Prime-C v1.03 14. ПРАВИЛА УПАКОВКИ, ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ Котлы транспортируются только в горизонтальном положении, резкие встряхи- вания и кантовка не допускаются. При транспортировке необходимо предусмотреть надежное закрепление котлов от горизонтальных и вертикальных перемещений. Упакова...

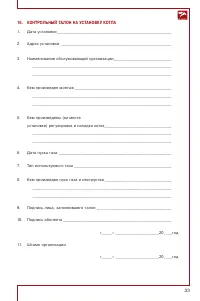

Страница 33 - КОНТРОЛЬНЫЙ ТАЛОН НА УСТАНОВКУ КОТЛА; Кем произведены (на месте
33 16. КОНТРОЛЬНЫЙ ТАЛОН НА УСТАНОВКУ КОТЛА 1. Дата установки ____________________________________________________________ 2. А дрес установки __________________________________________________________ 3. Наименование обслуживающей организации ______________________________ _________________________...

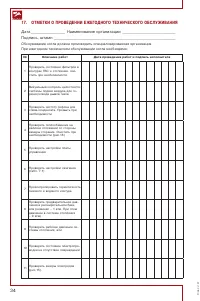

Страница 34 - ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
34 Prime-C v1.03 17. ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Дата __________________ Наименование организации ____________________________ Подпись, штамп ________________________________________________________________ Обслу живание котла должна производить специализированная орган...

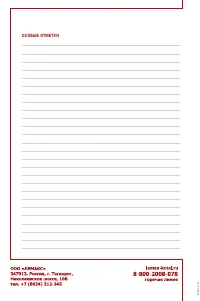

Страница 40 - ОСОБЫЕ ОТМЕТКИ
Prime-C v1.03 ОСОБЫЕ ОТМЕТКИ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________...
