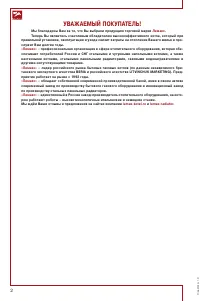

Страница 2 - УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!; Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки
2 Prime-MA24 v 1.01 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки Лемакс . Теперь Вы являетесь счастливым обладателем высокоэффективного котла, который при правильной установке, эксплуатации и уходе снизит затраты на отопление Вашего жилья и про-служит Вам до...

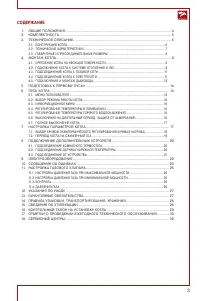

Страница 3 - СОДЕРЖАНИЕ
3 СОДЕРЖАНИЕ 1. ОБЩИЕ ПОЛОЖЕНИЯ ...................................................................................................... 42. КОМПЛЕКТНОСТЬ ........................................................................................................... 53. ТЕХНИЧЕСКОЕ ОПИСАНИЕ .................

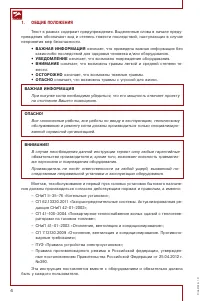

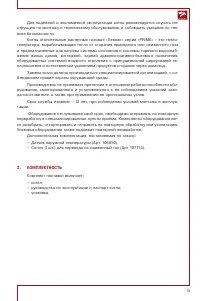

Страница 4 - ОБЩИЕ ПОЛОЖЕНИЯ
4 Prime-MA24 v 1.01 1. ОБЩИЕ ПОЛОЖЕНИЯ Текст в рамках содержит предупреж дения. Выделенные слова в начале преду- преж дения обозначают вид и степень тяжести последствий, наступающих в случае непринятия мер безопасности. y ВА ЖНАЯ ИНФОРМАЦИЯ означает, что приведена важная информация без каких-либо по...
Страница 6 - ТЕХНИЧЕСКОЕ ОПИСАНИЕ

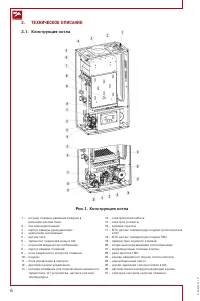

6 Prime-MA24 v 1.01 3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 3.1. Конструкция котла Рис.1. Конструкция котла 1 – штуцер к лапана давления возду ха в расширительном баке; 2 – бак расширительный;3 – корпус камеры думоудаления;4 – кронштейн монтажный;5 – датчик тяги;6 – термостат перегрева воды в КО;7 – основной медный...

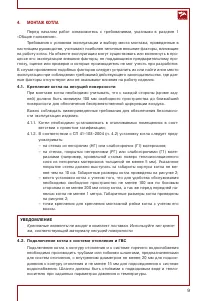

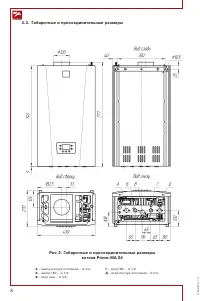

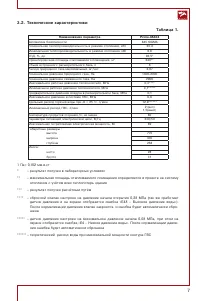

Страница 9 - Крепление котла на несущей поверхности; ветствии с проектом газификации; УВЕДОМЛЕНИЕ
9 4. МОНТАЖ КОТЛА Перед началом работ ознакомитесь с требованиями, указными в разделе 1 «Общие положения». Требования к условиям эксплуатации и выбору места монтажа, приведенные в настоящем руководстве, учитывают наиболее типичные внешние факторы, влияющие на работу котла. На объекте эксплуатации мо...

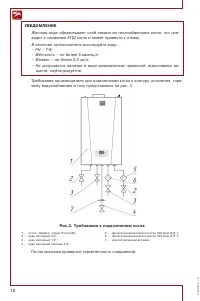

Страница 10 - После монтажа проверьте герметичность соединений.
10 Prime-MA24 v 1.01 УВЕДОМЛЕНИЕ Жесткая вода образовывает слой накипи на теплообменнике котла, что при-водит к снижению КПД котла и может привести к отказу. В качестве теплоносителя используйте воду:– PH – 7-9;– Жёсткость – не более 5 ммоль/л;– Железо – не более 0,3 мг/л;– Не допускается наличие в ...

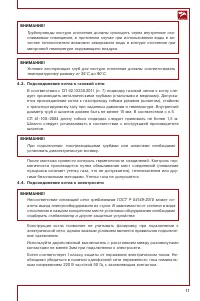

Страница 12 - скачков напряжения в сети. Заземление обязательно.

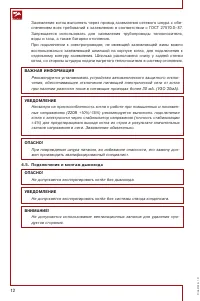

12 Prime-MA24 v 1.01 Заземление котла выполнять через провод заземления сетевого шнура с обе-спечением всех требований к заземлению в соответствии с ГОСТ 27570.0–87. Запрещается использовать для заземления трубопроводы теплоносителя, воды и газа, а так же батареи отопления. При подключении к электро...

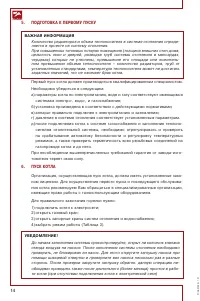

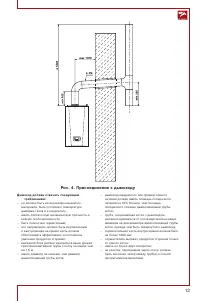

Страница 14 - ПОДГОТОВКА К ПЕРВОМУ ПУСКУ; ВА ЖНАЯ ИНФОРМАЦИЯ; ПУСК КОТЛА; Для правильного зажигания горелки нужно:
14 Prime-MA24 v 1.01 5. ПОДГОТОВКА К ПЕРВОМУ ПУСКУ ВА ЖНАЯ ИНФОРМАЦИЯ Количество радиаторов и объем теплоносителя в системе отопления опреде-ляется в проекте на систему отопления.При повышенных тепловых потерях помещения (толщина внешних стен дома, цельность окон и дверей, разводка труб системы отоп...

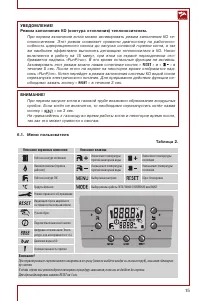

Страница 15 - Описание экранных символов:
15 УВЕДОМЛЕНИЕ! Режим заполнения КО (контура отопления) теплоносителем. При первом включении котла можно активировать режим заполнения КО те-плоносителем. Этот режим позволяет провести диагностику на работоспо-собность циркуляционного насоса до запуска основной горелки котла, а так же наиболее эффек...

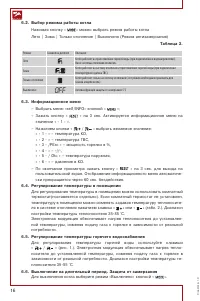

Страница 16 - OFF; Регулирование температуры в помещении
16 Prime-MA24 v 1.01 6.2. Выбор режима работы котла Нажимая кнопку « » можно выбрать режим работы котла Лето | Зима | Только отопление | Выключено (Режим антизамерзания) Таблица 3. Режим Символ на дисплее Описание Лето Котёл работает на приготовление горячей воды (при подключении к водонагревателю)....

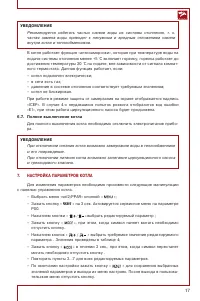

Страница 17 - НАСТРОЙКА ПАРАМЕТРОВ КОТЛА

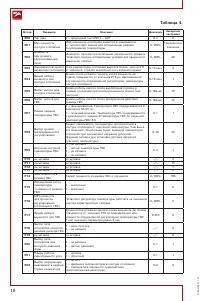

17 УВЕДОМЛЕНИЕ Рекомендуется избегать частых сливов воды из системы отопления, т. к. частая замена воды приводит к ненужным и вредным отложениям накипи внутри котла и теплообменников. В котле работает функция «антизаморозки», которая при температуре воды на подаче системы отопления менее +5 °С включ...

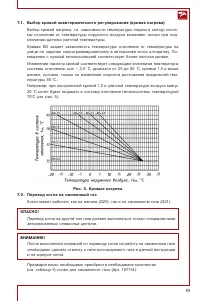

Страница 20 - ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ; следовать порядку, указанному на рисунке 7.; Подсоединение комнатного термостата; муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 8); Подсоединение датчика наружной температуры; муфту 5 в корпусе и подсоедините его к клеммам 3 и 4 (рисунок 8)

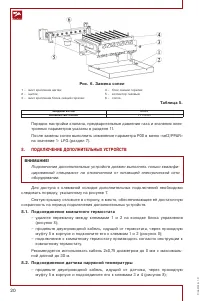

20 Prime-MA24 v 1.01 Таблица 5. Модель котла МА24 Количество сопел 11 сопел Порядок настройки клапана, предварительные давления газа и значения элек-тронных параметров указаны в разделе 11. После замены сопел выполнить изменение параметра P00 в меню «sel2/PPAR» на значение 1- LPG (раздел 7). 8. ПОДК...

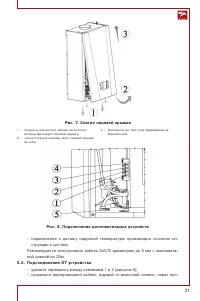

Страница 21 - Рис. 8. Подключение дополнительных устройств
21 Рис. 7. Снятие лицевой крышки Рис. 8. Подключение дополнительных устройств 1 – откру тить два винта в нижней части котла, которые фиксируют лицевую крышк у; 2 – слегка потяну ть нижнюю часть лицевой крышки на себя; 3 – приподнять её, при этом придерживая за верхний край. – подключение к датчику н...

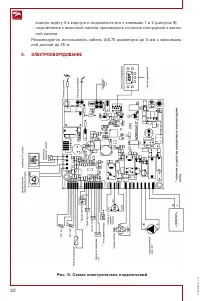

Страница 22 - ходную муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 9); ЭЛЕКТРООБОРУДОВАНИЕ
22 Prime-MA24 v 1.01 ходную муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 9); – подключение к выносной панели производить согласно инструкции к вынос- ной панели. Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-ной длиной до 25 м. 9. ЭЛЕКТРООБОРУДОВАНИЕ Рис. 9. С...

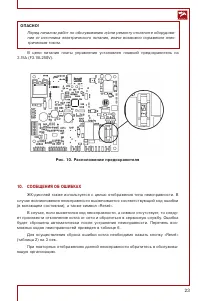

Страница 23 - СООБЩЕНИЯ ОБ ОШИБКАХ
23 Рис. 10. Расположение предохранителя ОПАСНО! Перед началом работ по обслуживанию и/или ремонту отключите оборудова-ние от источника электрического питания, иначе возможно поражение элек-трическим током. В цепи питания платы управления установлен плавкий предохранитель на 3.15А (F3.15L250V). 10. С...

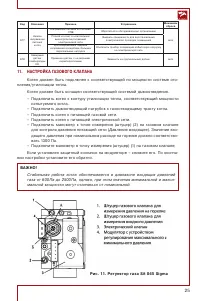

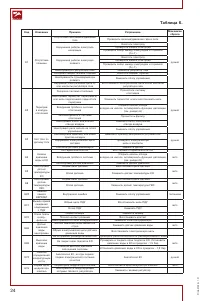

Страница 25 - НАСТРОЙКА ГАЗОВОГО КЛАПАНА; нии настройки установите его обратно.
25 Код Описание Причина Устранение Механизм сброса Е77 Низкое напряжение питания котла Напряжение питания котла ниже 170В Обратиться в обслуживающую организацию авто Плохой контакт в штепсельной вилке/розетке/питающей электрической сети Вызвать специалиста для восстановления электрической проводки п...

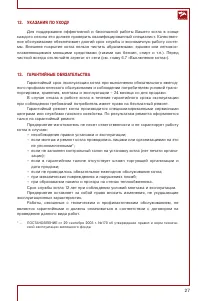

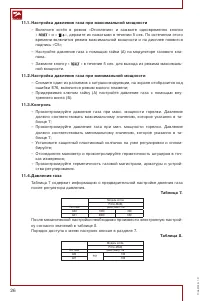

Страница 27 - эксплуатационных характеристик.
27 12. УКАЗАНИЯ ПО УХОДУ Для поддержания эффективной и безопасной работы Вашего котла в конце каж дого сезона его должен проверить квалифицированный специалист. Качествен-ное обслуживание обеспечивает долгий срок службы и экономичную работу систе-мы. Внешнее покрытие котла нельзя чистить абразивными...

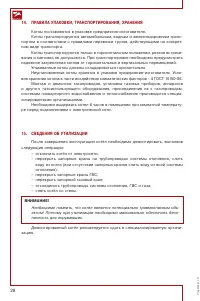

Страница 28 - ре перед подключением к электрической сети.; СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
28 Prime-MA24 v 1.01 14. ПРАВИЛА УПАКОВКИ, ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ Котлы поставляются в упаковке предприятия-изготовителя.Котлы транспортируются автомобильным, водным и железнодорожным транс- портом в соответствии с правилами перевозки грузов, действующими на конкрет-ном виде транспорта. Котлы т...

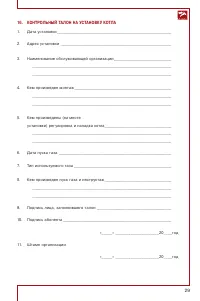

Страница 29 - КОНТРОЛЬНЫЙ ТАЛОН НА УСТАНОВКУ КОТЛА; Кем произведены (на месте
29 16. КОНТРОЛЬНЫЙ ТАЛОН НА УСТАНОВКУ КОТЛА 1. Дата установки ____________________________________________________________ 2. А дрес установки __________________________________________________________ 3. Наименование обслуживающей организации ______________________________ _________________________...

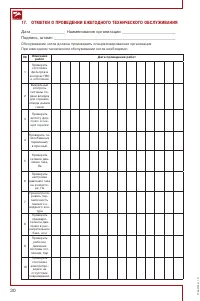

Страница 30 - ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
30 Prime-MA24 v 1.01 17. ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Дата __________________ Наименование организации ____________________________ Подпись, штамп ________________________________________________________________ Обслу живание котла должна производить специализированная о...

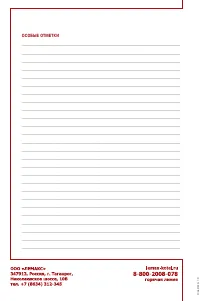

Страница 36 - ОСОБЫЕ ОТМЕТКИ
Prime-MA24 v 1.01 ОСОБЫЕ ОТМЕТКИ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ _______________...
