Лемакс КСГ-10Д - Инструкция по эксплуатации

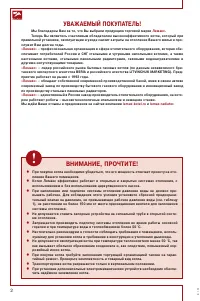

Страница 2 - УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!; Лемакс

2 В. 1.30 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки Лемакс . Теперь Вы являетесь счастливым обладателем высокоэффективного котла, который при правильной установке, эксплуатации и уходе снизит затраты на отопление Вашего жилья и про-служит Вам долгие годы....

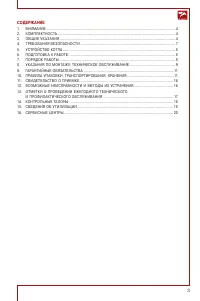

Страница 3 - СОДЕРЖАНИЕ

3 В. 1.30 СОДЕРЖАНИЕ 1. ВНИМАНИЕ ...................................................................................................................... 42. КОМПЛЕКТНОСТЬ ............................................................................................................ 43. ОБЩИЕ УКАЗАНИЯ .....

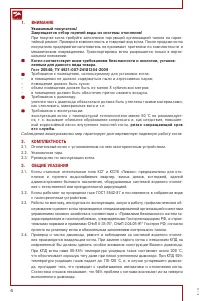

Страница 4 - ВНИМАНИЕ; резко сокращающий срок; КОМПЛЕКТНОСТЬ

4 В. 1.30 1. ВНИМАНИЕ Уважаемый покупатель! Запрещается отбор горячей воды из системы отопления! При покупке котла требуйте заполнения торгующей организацией талона на гаран-тийный ремонт. Проверьте комплектность и товарный вид котла. После продажи котла покупателю предприятие-изготовитель не приним...

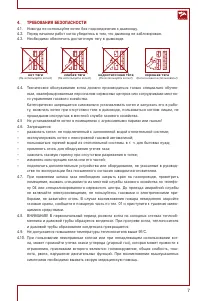

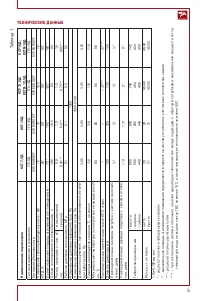

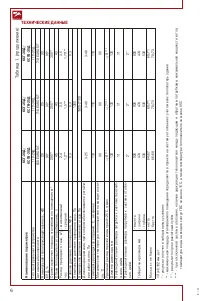

Страница 7 - ТРЕБОВАНИЯ БЕЗОПАСНОСТИ; эксплуатировать котел с неисправной газовой автоматикой

7 В. 1.30 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 4.1. Никогда не используйте котел без подсоединения к дымоходу.4.2. Перед началом работ котла убедитесь в том, что дымоход не заблокирован.4.3. Необходимо обеспечить достаточную тягу в дымоходе. нет тяги (Не используйте котел!) слабая тяга (Не используйте котел!)...

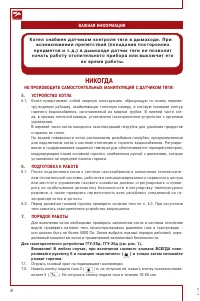

Страница 8 - НИКОГДА; НЕ ПРОИЗВОДИТЕ САМОСТОЯТЕЛЬНЫХ МАНИПУЛЯЦИЙ С ДАТЧИКОМ ТЯГИ!; тяги зажигать газогорелочное устройство запрещается.; ПОРЯДОК РАБОТЫ; ) и только затем начинайте

8 В. 1.30 ВАЖНАЯ ИНФОРМАЦИЯ Коте л снабжен д ат чиком контроля т яги в д ымохо д е. При во з ник новении препятс тв ий (попа д ания пос торонни х пре д метов и т. д .) в д ымохо д е д ат чик т яги не по з волит начать работ у отопите льного прибора или в ык лючит его во в ремя работы. НИКОГДА НЕ ПРО...

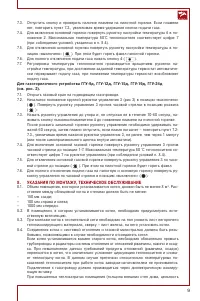

Страница 9 - УКАЗАНИЯ ПО МОНТАЖУ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; стояние между облицовкой котла и стенами должно быть не менее:

9 В. 1.30 7.3. Отпустить кнопку и проверить наличие пламени на пилотной горелке. Если пламени нет, повторить пункт 7.2., увеличивая время удержания кнопки подачи газа. 7.4. Для включения основной горелки повернуть рукоятку настройки температуры 6 в по- ложение 2. Максимальная температура 80°С теплон...

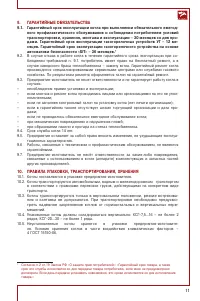

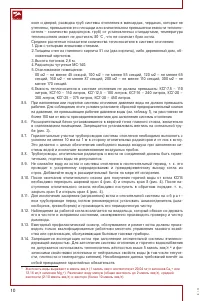

Страница 11 - ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

11 В. 1.30 9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 9.1. Гарантийный срок эксплуатации котла при выполнении обязательного ежегод- ного профилактического обслуживания и соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации – 30 месяцев со дня про-дажи. Гарантийный срок эксплуатации га...

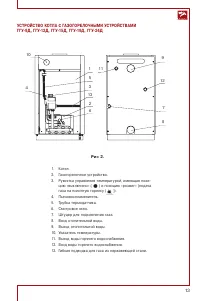

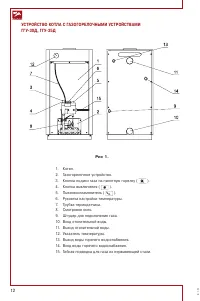

Страница 13 - газа на пилотную горелку (

13 В. 1.30 1. Котел.2. Газогорелочное устройство.3. Рукоятка управления температурой, имеющая пози- цию «выключено» ( ) и позицию «розжиг» (подача газа на пилотную горелку ( )). 4. Пьезовоспламенитель.5. Трубка термодатчика.6. Смотровое окно.7. Штуцер для подключения газа.8. Вход отопительной воды.9...

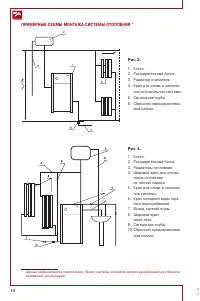

Страница 14 - ПРИМЕРНЫЕ СХЕМЫ МОНТАЖА СИСТЕМЫ ОТОПЛЕНИЯ *; ния отопительной системы.

14 В. 1.30 ПРИМЕРНЫЕ СХЕМЫ МОНТАЖА СИСТЕМЫ ОТОПЛЕНИЯ * * Данные схемы являются примерными. Проект системы отопления должен разрабатываться специали- зированной организацией. Рис 3. 1. Котел.2. Расширительный бачок.3. Радиатор отопления.4. Кран для слива и заполне- ния отопительной системы. 5. Сигнал...

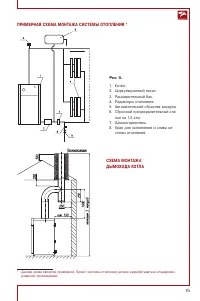

Страница 15 - ПРИМЕРНАЯ СХЕМА МОНТАЖА СИСТЕМЫ ОТОПЛЕНИЯ *

15 В. 1.30 ПРИМЕРНАЯ СХЕМА МОНТАЖА СИСТЕМЫ ОТОПЛЕНИЯ * * Данная схема является примерной. Проект системы отопления должен разрабатываться специализи- рованной организацией. Рис 5. 1. Котел.2. Циркуляционный насос.3. Расширительный бак.4. Радиаторы отопления.5. Автоматический сбрасник воздуха.6. Сбро...

Страница 16 - ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ; Наименование; СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

16 В. 1.30 12. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Наименование неисправностей Вероятная причина Метод устранения 1. Отключается основная горелка А. Недостаточное разрежение в дымоходе, забит дымоходБ. Нарушена регулировка ис-ходящего давления газа с газовой автоматики на основную и пилот...

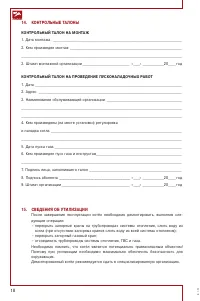

Страница 18 - КОНТРОЛЬНЫЕ ТАЛОНЫ; КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж; СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ

18 В. 1.30 14. КОНТРОЛЬНЫЕ ТАЛОНЫ КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж 1. Дата монтажа __________________________________________________________________________ 2. Кем произведен монтаж ________________________________________________________________ ________________________________________________________...

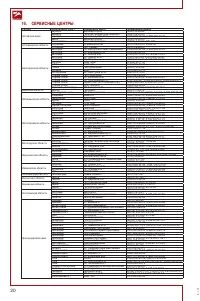

Страница 20 - СЕРВИСНЫЕ ЦЕНТРЫ

20 В. 1.30 16. СЕРВИСНЫЕ ЦЕНТРЫ Регион Населённый пункт Сервисный центр Телефонный номер Алтайский край Барнаул Баранаулгоргаз (3854) 30-44-04 Барнаул Газпром газораспред. Барнаул (3852) 28-20-00 Барнаул Единая Служба Газа 8-800-700-18-32, 8-800-250-18-32 Бийск Баранаулгоргаз (3852) 28-40-00 Новоалт...
