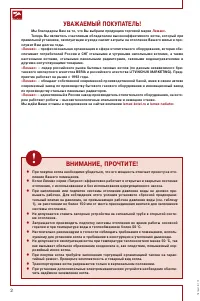

Страница 2 - УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!; Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки

2 Патриот В. 1.13 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Мы благодарны Вам за то, что Вы выбрали продукцию торговой марки Лемакс . Теперь Вы являетесь счастливым обладателем высокоэффективного котла, который при правильной установке, эксплуатации и уходе снизит затраты на отопление Вашего жилья и про-служит Вам долг...

Страница 3 - СОДЕРЖАНИЕ

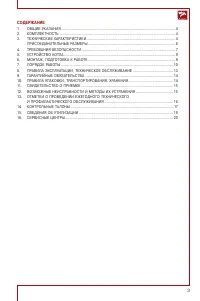

3 Патриот В. 1.13 СОДЕРЖАНИЕ 1. ОБЩИЕ УКАЗАНИЯ ......................................................................................................... 4 2. КОМПЛЕКТНОСТЬ .......................................................................................................... 4 3. ТЕХНИЧЕСКИЕ ХАРА...

Страница 4 - ОБЩИЕ УКАЗАНИЯ; производятся владельцем котла.; КОМПЛЕКТНОСТЬ; ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; с газогорелочным устройством.

4 Патриот В. 1.13 1. ОБЩИЕ УКАЗАНИЯ 1.1. Прежде чем пользоваться отопительным котлом, ознакомьтесь с настоящим руководством. 1.2. Работы по монтажу, инструктаж по эксплуатации, запуск в работу, профилак- тическое обслуживание и ремонт котла производятся специализированной организацией и местным упра...

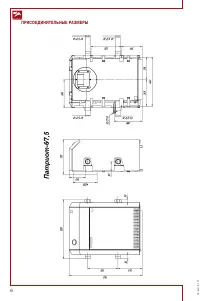

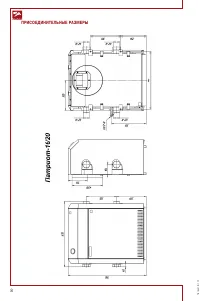

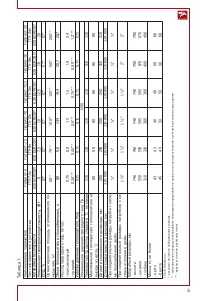

Страница 9 - регулятора и термометра; ТРЕБОВАНИЯ БЕЗОПАСНОСТИ; – оставлять котел, работающий длительное время, без присмотра.

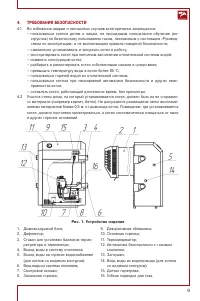

9 Патриот В. 1.13 Рис. 1. Устройство изделия 1. Дымовоздушный блок; 2. Дефлектор;3. Стакан для установки баллонов термо- регулятора и термометра; 4. Выход воды в систему отопления;5. Выход воды на горячее водоснабжение (для котлов со водяным контуром); 6. Вход воды из системы отопления;7. Смотровое ...

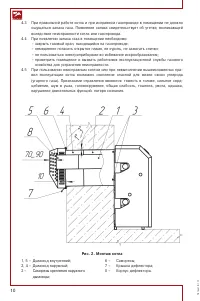

Страница 11 - находится в отдельной упаковке.; Точное количество теплоноси-; чивая с усилием, не допускающим повреждение прокладки.

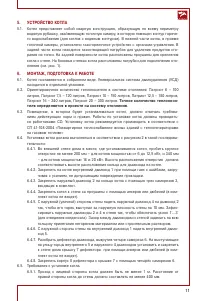

11 Патриот В. 1.13 5. УСТРОЙСТВО КОТЛА 5.1. Котел представляет собой сварную конструкцию, образующую по всему периметру водяную рубашку, окаймляющую топочную камеру, в которую помещен контур горяче-го водоснабжения (для котлов с водяным контуром). В нижней части котла, в проеме топочной камеры, уста...

Страница 12 - ЗАПРЕЩАЕТСЯ; отвод продуктов сгорания:; Таблица 3; Место отвода; котла использовать диэлектрическую вставку.; ПОРЯДОК РАБОТЫ

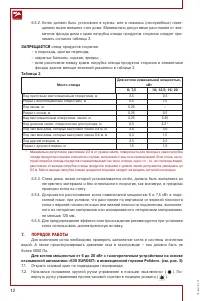

12 Патриот В. 1.13 6.5.2. Котел должен быть установлен в кухнях, или в нежилых (неслужебных) поме- щениях возле внешних стен дома. Минимально допустимые расстояния от эле-ментов фасада дома к краю патрубка отвода продуктов сгорания следует при-нимать согласно таблицы 3. ЗАПРЕЩАЕТСЯ отвод продуктов с...

Страница 13 - Рис 3. Примерная схема открытой системы отопления *; Рис. 4. Примерная схема открытой системы отопления

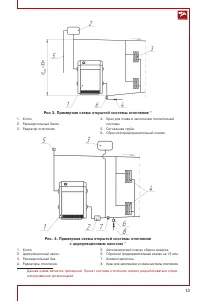

13 Патриот В. 1.13 Рис 3. Примерная схема открытой системы отопления * * Данная схема является примерной. Проект системы отопления должен разрабатываться специ-ализированной организацией. 1. Котел.2. Расширительный бачок.3. Радиатор отопления. 4. Кран для слива и заполнения отопительной системы. 5. ...

Страница 14 - ку управления по часовой стрелке в позицию «выключено» (; ПРАВИЛА ЭКСПЛУАТАЦИИ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; и физическими свойствами отличными от нейтральных свойств

14 Патриот В. 1.13 7.3. Нажать ручку управления до упора и, не отпуская ее в течение 10-60 секунд, нажи- мать кнопку пьезовоспламенителя до появления пламени на пилотной горелке. После розжига запальной горелки ручку управления необходимо удерживать нажатой 60 секунд, затем плавно отпустить, если пл...

Страница 15 - трена съемная верхняя крышка.; ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; тационных характеристик.

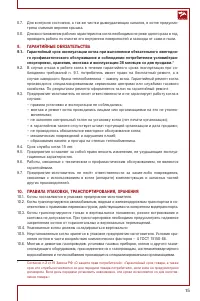

15 Патриот В. 1.13 8.7. Для контроля состояния, а так же чистки дымоудаляющих каналов, в котле предусмо- трена съемная верхняя крышка. 8.8. Для восстановления рабочих характеристик котла необходимо не реже одного раза в год, проводить работы по очистке его внутренних поверхностей и газохода от сажи ...

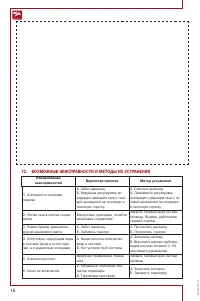

Страница 16 - ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ; Наименование; СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

16 Патриот В. 1.13 12. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Наименование неисправностей Вероятная причина Метод устранения 1. Отключается основная горелка А. Забит дымоход.Б. Нарушена регулировка ис-ходящего давления газа с газо-вой автоматики на основную и пилотную горелку. А. Очистить ды...

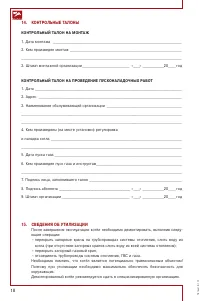

Страница 18 - КОНТРОЛЬНЫЕ ТАЛОНЫ; КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж; СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ

18 Патриот В. 1.13 14. КОНТРОЛЬНЫЕ ТАЛОНЫ КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж 1. Дата монтажа __________________________________________________________________________ 2. Кем произведен монтаж ________________________________________________________________ ________________________________________________...
