127
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Регулировка развала и угла
наклона поворотной оси
Не регулируется

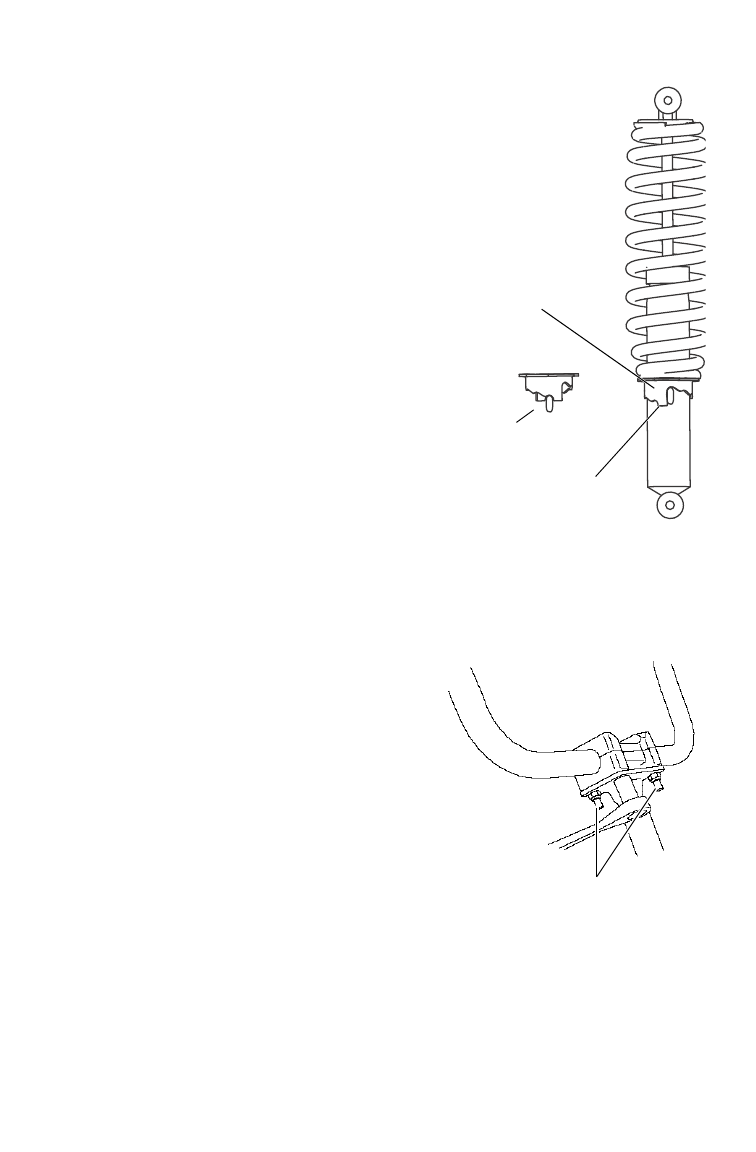

Задние пружины
Задние пружины регулируются вра-
щением регулятора. По часовой
стрелке для увеличения или против
часовой стрелке для уменьшения
жесткости.
Пружины увеличенной жесткости
доступны к заказу у авторизованного
дилера Polaris.
Руль
Руль имеет возможность регулировки.
ВНИМАНИЕ!
Неверная регулировка или
затяжка болтов регулировочного блока не
соответствующим моментом могут приве-
сти к ограничению управляемости или
ослаблению крепления руля, что в свою
очередь приведет к потере управления и возможной травме или гибели.
Строго следуйте приводимым ниже инструкциям. При необходимости Вы
всегда можете обратиться за помощью к авторизованному дилеру Polaris.
1. Снимите верхний корпус фары.
2. Ослабьте четыре болта крепления
руля.
3. Отрегулируйте положение руля по
высоте.
4. Убедитесь, что при повороте руля
его рукоятки не задевают за
топливный бак и другие части
машины.
5. Затяните два передних болта
моментом 14-17 Нм, затем затя-
ните два задних болта. В задней
части зажимных блоков должен
оставаться зазор около 3 мм.
Увеличение
жесткости
Уменьшение
жесткости
Регулятор
Болты
крепления
руля
