112
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Схождение
Используйте процедуру для проверки схождения передних колес.
Рекомендуемое схождение: - 6-12 мм (расхождение).
ВНИМАНИЕ!
Неверная регулировка схождения может привести к повре-
ждениям или смерти. Не производите регулировку самостоятельно. Регу-
лировку должен производить авторизованный дилер Polaris.
1. Расположите технику
на ровной поверхно-
сти.
2. Установите руль
прямо.

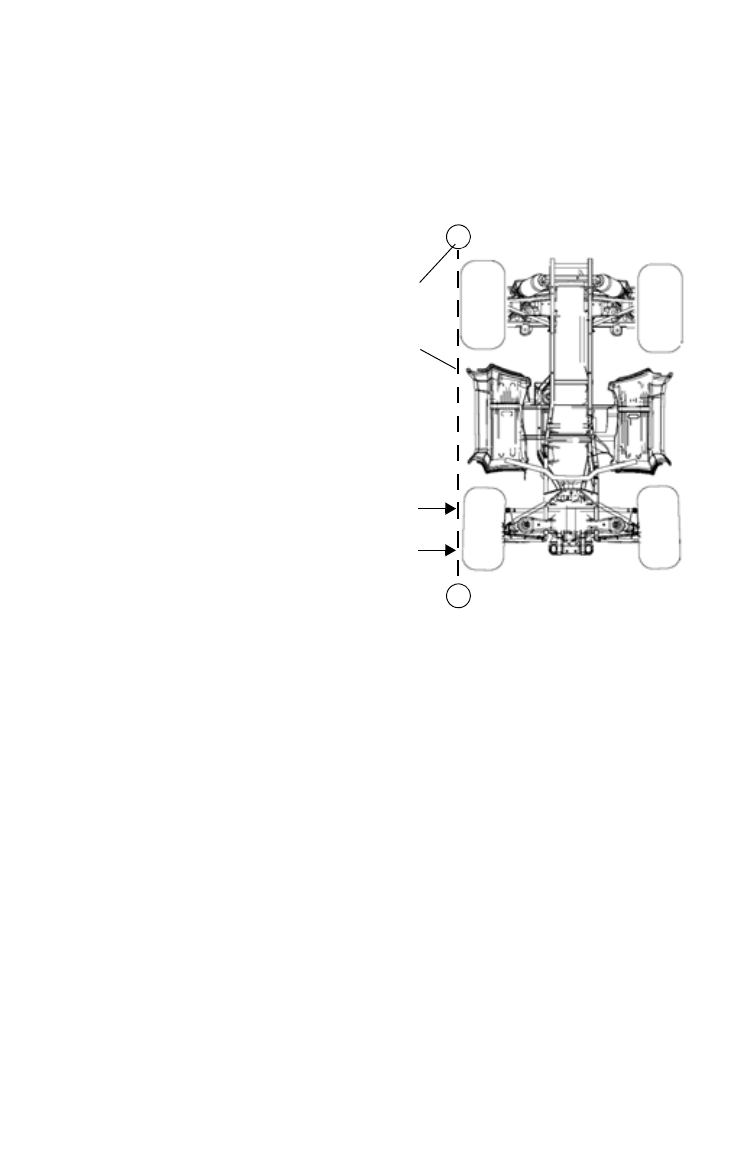

3. Привяжите трос к двум
стойкам как показано
на рисунке. Располо-
жите стойки так,
чтобы трос находился
на высоте осей колес и
касался заднего
колеса. Вместо троса
можно использовать
длинную линейку.
4. Измерьте расстояние
от троса до передней и
задней кромок пере-
днего диска. Расстояние от троса до задней кромки должно
быть на 3-6 мм больше, чем до передней кромки, с каждой из
сторон для обеспечения общего расхождения 6-12 мм.
5. Повторите замер с другой стороны снегоболотохода.
6. При выявлении неверной регулировки обратитесь к дилеру
Polaris.
Рулевое управление
Необходимо периодически проверять рулевое управление на предмет
отсутствия не затянутых болтов и гаек. При обнаружении не затяну-
тых элементов крепления, обратитесь к вашему дилеру Polaris.
Трос
Стойка
2
1
