ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Передний редуктор (Жидкость Demand Drive)
Выполняйте периодическое техническое обслуживание в соответ-
ствии с интервалами, указанными в таблице регламента техниче-
ского обслуживания, начинающейся на стр. 79. Для поддержания
гарантии используйте только масло Demand Drive PLUS Fluid.
Использование других жидкостей приведет к неверной работе узла.
На стр. 136 указаны каталожные номера продуктов POLARIS.
Заменяйте каждые 25 моточасов ADC (экстремальная эксплуата-
ция). Экстремальной эксплуатацией считается:
• эксплуатация при работе ADC в течение длительных периодов
времени
• постоянная эксплуатация системы ADC в горной местности
• эксплуатация системы полного привода только в режиме ADC
Подсказка:
При появлении избыточного шума при работе ADC, замените
рабочую жидкость и масло редуктора. Если шум присутствует после
замены, обратитесь к дилеру Polaris.
Поддерживайте уровень масла по кромку заливного отверстия. См.
ниже емкость.
Заливная пробка расположена с правой стороны редуктора. Слив-
ная пробка расположена с правой стороны на дне редуктора.

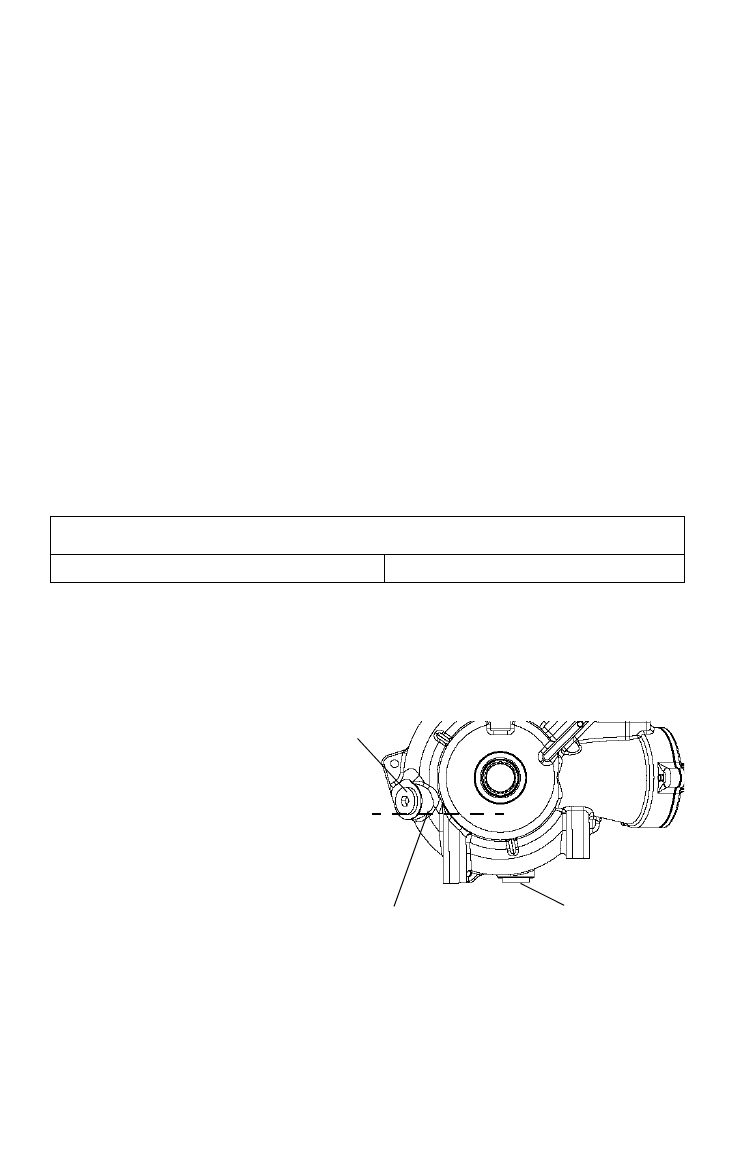

Проверка уровня
1. Расположите технику
на ровной поверхно-
сти. Снимите залив-
ную пробку. Проверьте
уровень жидкости.
2. Если нужно, добавьте
рекомендованного
масла до нижней
кромки заливного
отверстия.
3. Установите заливную
пробку. Затяните
моментом 11 - 14 Нм.
Жидкость Demand drive
Demand Drive с ADC
275 мл
Сливная
пробка
Заливная
пробка
Уровень
Содержание
