128
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Регулировка развала и угла наклона поворотной оси
Не регулируется

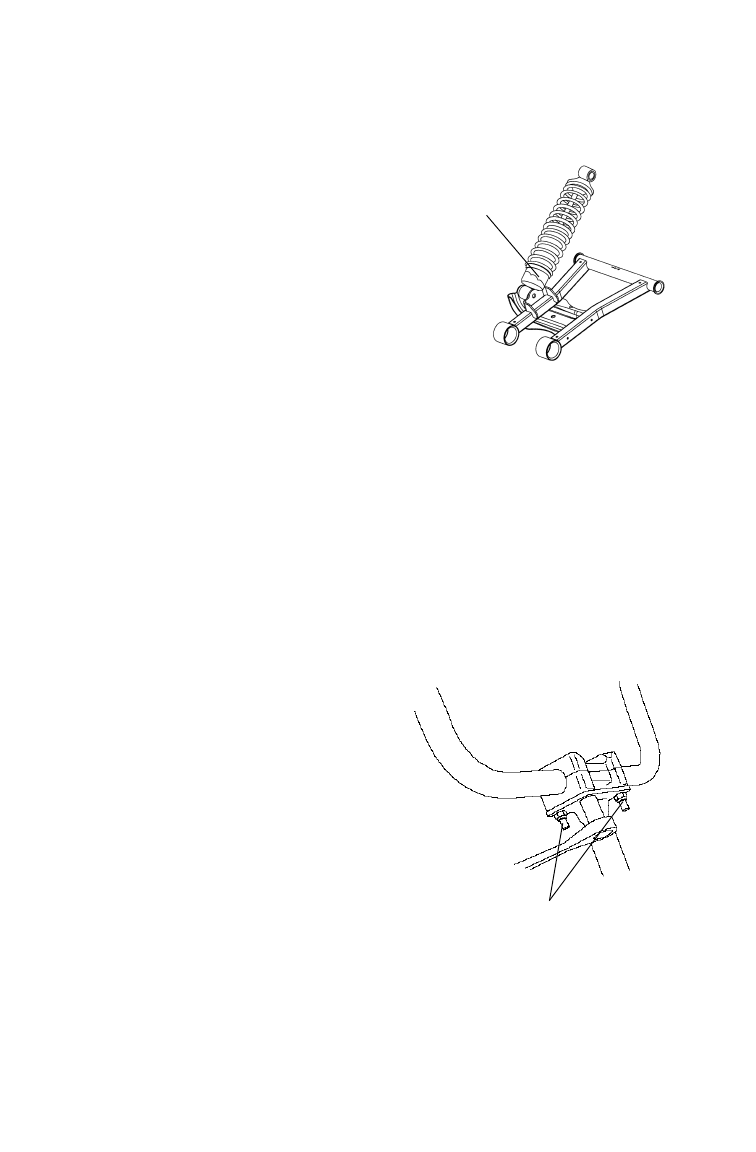

Задние пружины
Передние и задние пружины регулиру-
ются вращением регулятора. По часо-
вой стрелке для увеличения или
против часовой стрелке для уменьше-
ния жесткости. Всегда производите
одинаковую регулировку задних пру-
жин.
Пружины увеличенной жесткости
доступны к заказу у авторизованного
дилера Polaris.
Руль
Руль имеет возможность регулировки.
ВНИМАНИЕ!
Неверная регулировка или затяжка болтов регулировочного
блока не соответствующим моментом могут привести к ограничению управ-
ляемости или ослаблению крепления руля, что в свою очередь приведет к
потере управления и возможной травме или гибели. Строго следуйте при-
водимым ниже инструкциям. При необходимости вы всегда можете обра-
титься за помощью к авторизованному дилеру Polaris.
1. Снимите верхний корпус
фары.
2. Ослабьте четыре болта кре-
пления руля.
3. Отрегулируйте положение
руля по высоте. Убедитесь,
что при повороте руля его
рукоятки не задевают за
топливный бак и другие
части машины.
4. Затяните два передних болта
моментом затяжки 14-17 Нм,
затем два задних болта. В
задней части зажимных бло-
ков должен оставаться зазор
около 3 мм.
Регулятор
Рулевые
болты
