26
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

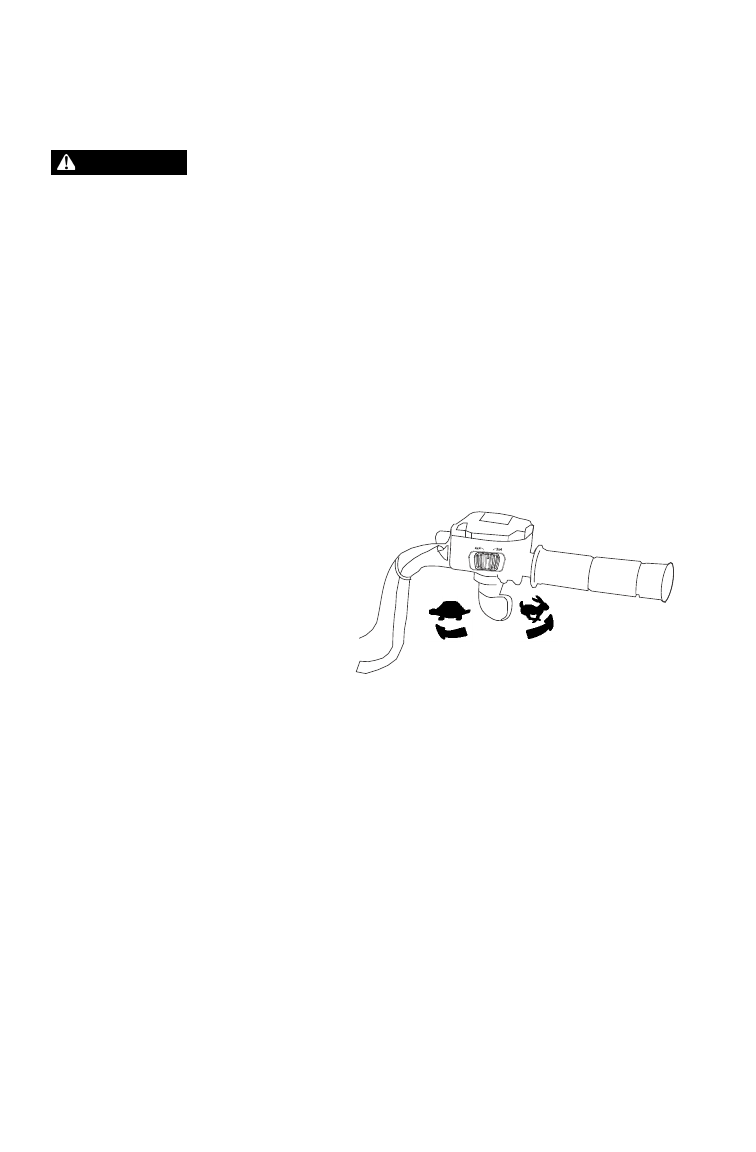

Рычаг акселератора
Эксплуатация мотовездехода (снегоболотохода) с неисправным приводом
дроссельной заслонки может привести к несчастному случаю, травмам или
гибели. Эксплуатация мотовездехода (снегоболотохода) с неисправным
приводом дроссельной заслонки ЗАПРЕЩЕНА. В случае неисправности
привода дроссельной заслонки обратитесь к дилеру для проведения
ремонта.
Пренебрежение проверкой и своевременным техническим обслуживанием
дроссельной заслонки может привести к заклиниванию рычага акселера-
тора во время движения. Перед запуском двигателя, проверяйте свободно
ли движется и возвращается ли в исходное положение рычаг акселера-
тора. Периодически выполняйте данную проверку во время движения.
Самостоятельное изменение конструкции системы ЕТС нарушает ее рабо-
тоспособность, что может привести к авариям и несчастным случаям. Не
модифицируйте конструкцию ЕТС, не устанавливайте подержанный меха-
низм привода дроссельной заслонки. Всегда проверяйте правильность
расположения и целостность тросика привода дросселя.
Частота вращения коленча-
того вала двигателя и ско-
рость движения
транспортного средства
контролируются нажатием на
рычаг дросселя (акселера-
тора). Рычаг акселератора
снабжен пружиной. Когда
рычаг акселератора отпущен,
двигатель работает на оборо-
тах холостого хода.
Эта модель мотовездехода (снегоболотохода) оборудована систе-
мой электронного управления дросселем (ETC), которая предназна-
чена для защиты дросселя от замерзания или заклинивания. В
случае, если тросик привода дросселя зависает в положение откры-
того дросселя, мощность двигателя будет ограничена.
ВНИМАНИЕ
2x4
