70
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система привода дроссельной заслонки
Пренебрежение проверкой и своевременным техническим обслуживанием дроссельной
заслонки может привести к заклиниванию рычага акселератора во время движения.
Перед запуском двигателя и периодически во время движения проверяйте, свободно ли дви-
жется и возвращается в исходное положение педаль акселератора. Не запускайте двигатель и
не эксплуатируйте машину с застревающей или неисправной педалью акселератора. При неи-
справности привода дроссельной заслонки немедленно обратитесь к дилеру для проведения
ремонта.
Свободный ход педали газа
Чрезмерный свободный ход педали акселера-
тора из-за растяжения троса или неправильной
регулировки вызывает задержку отклика дрос-
селя, особенно на малых оборотах двигателя.
Дроссельная заслонка может также не откры-
ваться полностью. При отсутствии свободного
хода педали, возможны сложности с управле-
нием, а обороты холостого хода могут быть
неверными.
Проверяйте и смазывайте все компоненты
через интервалы, указанные в регламенте ТО,
стр. 52. Отрегулируйте при необходимости.
Проверка привода дросселя
1. Включите парковочную передачу.
2. Запустите двигатель. Дайте ему как следует прогреться.
3. Измерьте ход педали акселератора до начала нарастания оборотов двигателя. Сво-
бодный ход должен быть в пределах 1,6–3,2 мм.
Свободный ход рукоятки акселератора
1. Снимите сиденье.
2. Определите местоположение регулятора.
3. Сдвиньте чехлы с оболочки регулятора троса.
4. Используя 10 мм рожковый ключ, ослабьте контргайку.
5. Используя 8 мм рожковый ключ, перемещайте регулятор до тех пор,пока свобод-
ный ход рычага акселератора не станет равным 1,6-3,2 мм.
Подсказка:
При регулировке немного нажимайте и отпускайте педаль акселератора.
6. Затяните контргайку.
7. Нанесите небольшое количество смазки под оболочку и переместите оболочку на
ее изначальное положение.
8. Установите сиденье на место.
9. Выполните пробный заезд, чтобы убедится в нормальной работе.
ВНИМАНИЕ

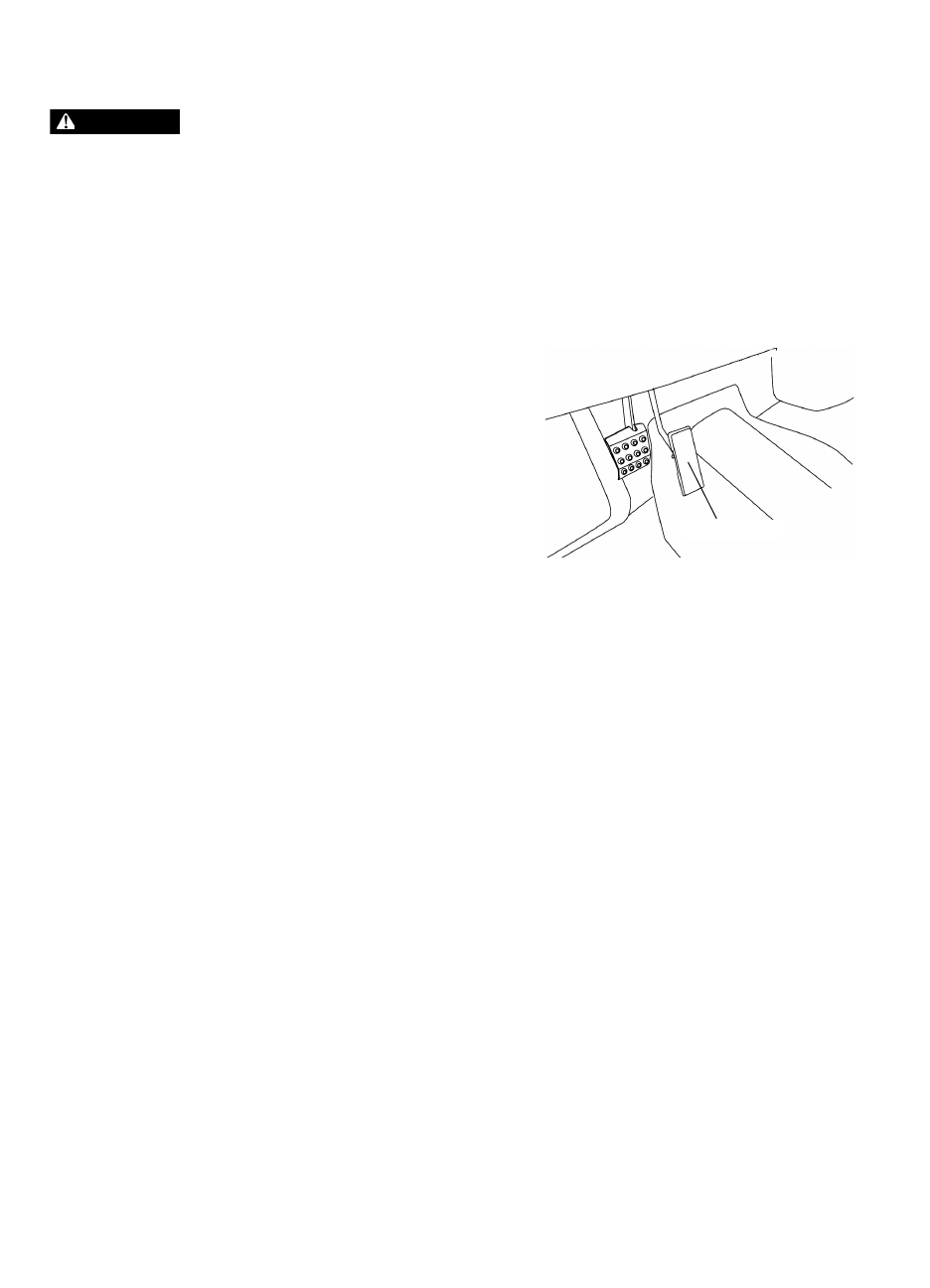

Педаль газа
