ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Спецификации элементов трансмиссии
Трансмиссия (Главная коробка передач)
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указанными в таблице регламента технического обслуживания, начинающейся на стр.
52. Проверьте уровень масла, он должен доходить до нижней части заливного отвер-
стия.
За информацией по рекомендованному маслу и спецификациями, обратитесь к
таблице спецификации элементов трансмиссии. На стр. 85 указаны каталожные
номера продуктов POLARIS.
Уровень масла
Заливная пробка расположена на задней части редуктора. Заливная пробка/пробка для
проверки уровня расположена сбоку картера КПП. Проверьте уровень масла, он дол-
жен доходить до нижней части заливного отверстия.
1. Расположите тех-
нику на ровной
поверхности.
2. Выверните залив-
ную пробку. Про-
верьте уровень
масла.
3. Открутите залив-
ную пробку
добавьте рекомен-
дованное масло
при необходимо-
сти.
4. Установите залив-
ные пробки. Затяните в соответствии со спецификацией.
Замена масла
Для поддержания гарантии на снегоболотоход замену масла в коробке передач должен
производить дилер. Сливная пробка расположена на дне коробки передач.
1. Открутите обе заливные пробки.
2. Расположите емкость для использованного масла под сливной пробкой.
3. Снимите сливную пробку. Полностью слейте масло.
4. Очистите и установите сливную пробку. Затяните в соответствие со спецификацией.
5. Долейте рекомендованное масло.
6. Установите заливные пробки. Затяните в соответствии со спецификацией.
7. Проверьте отсутствие утечек. Правильно утилизируйте использованное масло.
Трансмиссия
Масло
Емкость
Затяжка
заливной пробки
Затяжка
сливной пробки
Главная КПП
(Трансмиссия)
AGL Gearcase Lubricant
& Transmission Fluid
34 унции
(1000 мл)
12 фут-фунтов
(16,3 Нм)
12 фут-фунтов
(16,3 Нм)
Масло переднего
редуктора
Жидкость Demand drive
9,3 унции
(275 мл)
8-10 фут-фунтов
(11-13,6 Нм)
11 фут-фунтов
(15 Нм)

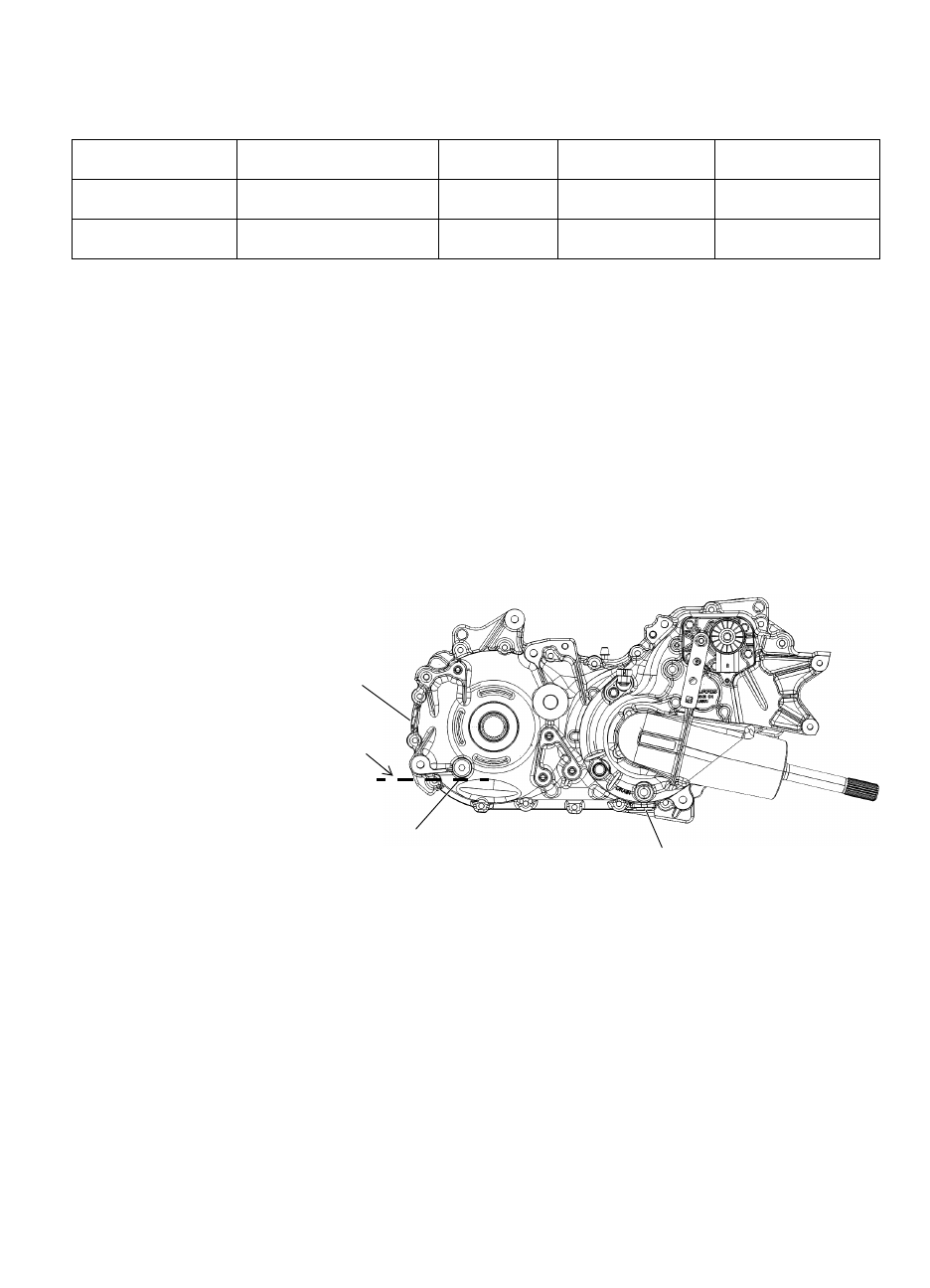

Сливная
пробка
Заливная пробка/
пробка для
проверки уровня
Заливная
пробка
Уровень
