5.

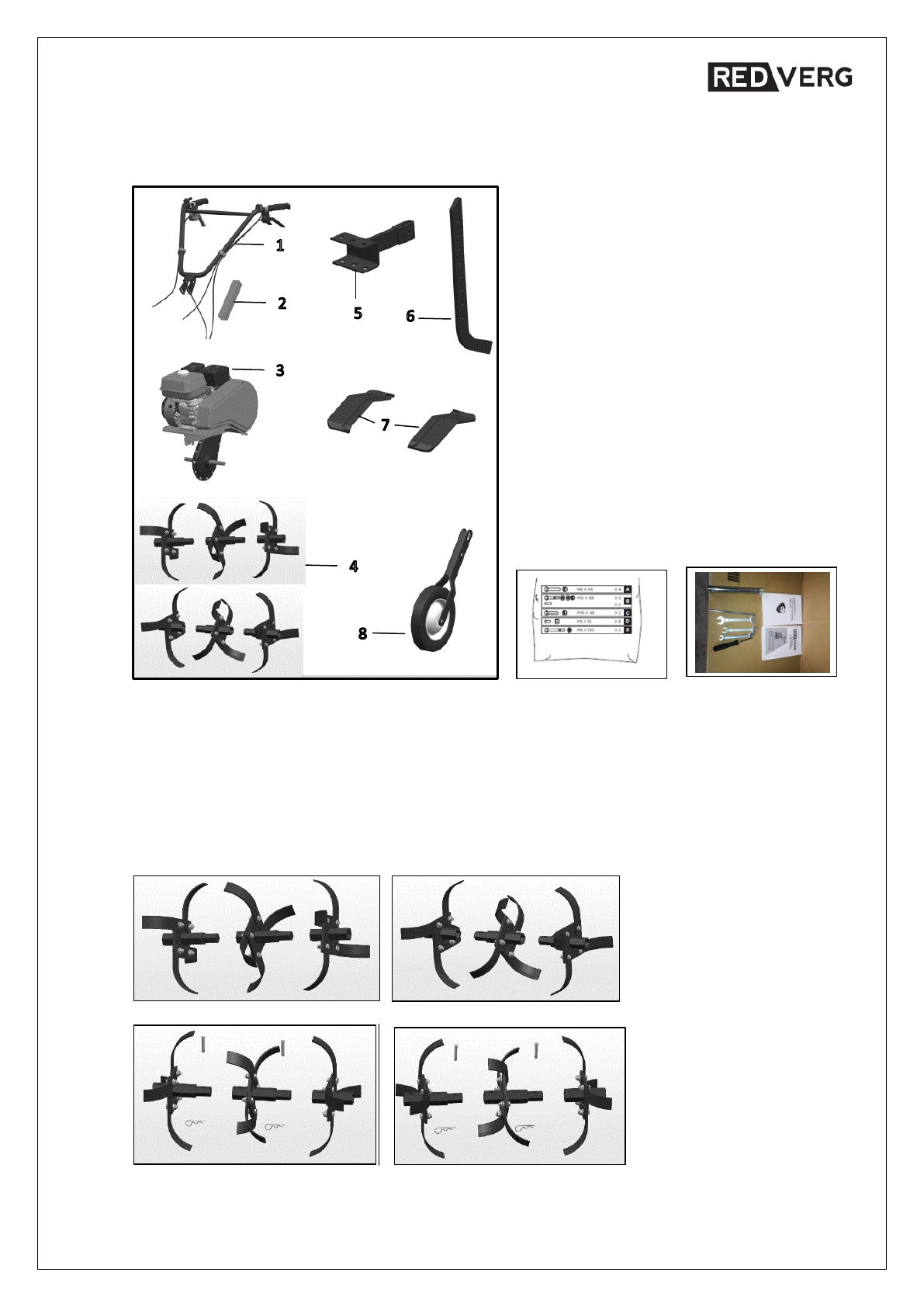

КОМПЛЕКТ ПОСТАВКИ.

Культиватор поставляется частично собранным и аккуратно упакованным в картонную

коробку. После вскрытия упаковки проверьте комплектацию культиватора. У вас должны

быть следующие детали:

ВНИМАНИЕ! Схемы и рисунки, обозначения

и комплектация

в данной инструкции

носят информативный характер и могут отличаться от реальной модели.

Производитель оставляет за собой право изменять конструкцию,

комплектацию и

технические параметры изделия без предварительного уведомления.

6.

СБОРКА.

Следуйте инструкция по сборке ниже, и вы соберете культиватор за несколько минут.

Блок фрез(правая сторона

)

:        Блок фрез (левая сторона):

1.Верхняя рукоятка

-

 1шт.;

2.Стойка рукоятки

-

 1шт.;

3. Корпус культиватора с двигателем и

трансмиссией

-

 1шт.;

4. Ножи для обработки почвы

-

3 пары;

5. Сцепка

-

 1шт.;

6. Сошник

-

 1шт.;

7. Удлинение защитного щитка ножей

-

2шт.;

8. Колесо

-

1 шт.;

7. Инструкция по эксплуатации

–

 1шт. и

инструкция к двигателю

-

 1шт.;

8. Пакет с крепежными деталями

-

 1

комплект.

1. Подготовьте секции левой

и правой стороны блок

фрез(рис.2,2а).

2. Установите наружные

части фрез на внутренних

частях, зафиксировав их

вместе при помощи пальцев

и шплинтов (рис.2в,2с)

Рис.1

Рис.

2

Рис.2а

Рис.2в

Рис.2с

9. Гаечный ключ- 3 шт.;

10. Свечной ключ со штифтом- 1шт.;

11. Отвёртка - 1шт.
