14

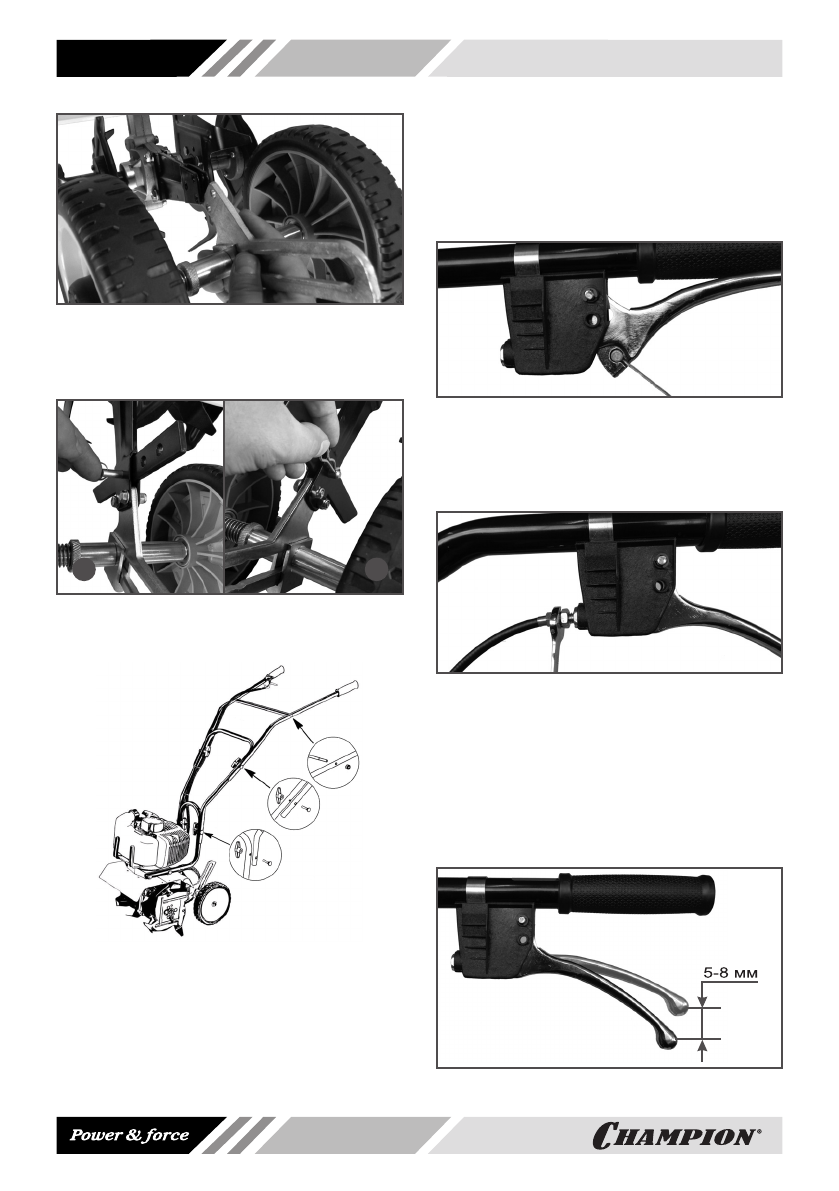

Рис. 6 Установка кронштейна колес

4.   Установите  сошник  в  кронштейн  сошни-

ка и зафиксируйте его пальцем (Рис. 7А).

Зафиксируйте палец шплинтом (Рис. 7В).

A

B

Рис. 7 Установка сошника

5.  Установите  рукоятки  управления  какпо-

казано на Рис. 8.

Рис. 8 Установка рукояток управления

Для  этого  используйте  четыре  бараш-

ковые  гайки,  четыре  крепежных  болта

и  четыре  выгнутые  шайбы  из  комплек-

та  крепежа  мотокультиватора.  НЕ  до-

пускайте  чрезмерного  затягивания

барашковых  гаек.  Установите  попе-

речную  штангу  рукояток  как  показано

на Рис. 8.

6.  Подсоедините  трос  газа  к  рычагу  газа.

Нажмите на рычаг газа и вставьте нако-

нечник троса газа в гнездо в рычаге газа

(Рис. 9).

Рис. 9 Установка наконечника троса газа

  Протяните трос газа через проточку в ры-

чаге  и  кронштейне  рычага  газа  и  закру-

тите регулировочную муфту троса газа в

кронштейн рычага газа (Рис. 10).

Рис. 10 Установка регулировочной муфты

троса газа

  Натяжение троса газа регулируется регу-

лировочной  муфтой.  При  закручивании

или выкручивании регулировочной муф-

ты  из  кронштейна  рычага  газа  происхо-

дит  ослабление  или  натяжение  троса

газа соответственно. Свободный ход ры-

чага газа должен быть 5-8 мм (Рис. 11).

Рис. 11 Регулировка троса газа
