8. СБОРКА
Осторожно извлеките мотокультиватор
из коробки и удалите весь упаковочный
материал. Двигатель, редуктор и рама
мотокультиватора собраны и настроены
на заводе-изготовителе. Для работы не
-
обходимо установить фрезы, сошник,
транспортировочные колеса и рукоятки
управления.
Редуктор мотокультиватора заполнен
смазкой на заводе изготовителе. Но пе
-
ред вводом в эксплуатацию рекомендуем
проверить наличие смазки в редукторе.
При необходимости добавьте в редуктор
универсальную смазку CHAMPION EP-0
GREASE. Подробнее смотрите в разде
-
ле «ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ»-
«Обслуживание редуктора» данного ру
-
ководства.
ПОРЯДОК СБОРКИ:
1. Установите фрезы.
Осторожно извлеките фрезы из ин
-
дивидуальной упаковки и осмотри
-
те их. На каждой фрезе выдавлена
маркировка:«A», «B», «C», «D» (Рис.
3). Установить фрезы на ведомый вал
редуктора мотокультиватора нужно так,
чтобы маркировка на каждой фрезе по
-
сле установки была с правой стороны
по ходу движения мотокультиватора.
При этом режущая часть лезвий фрез
должна смотреть в сторону вращения
ведомого вала редуктора (по часовой
стрелке, если смотреть на мотокульти
-
ватор справа по направлению движения
мотокультиватора) (Рис. 3).

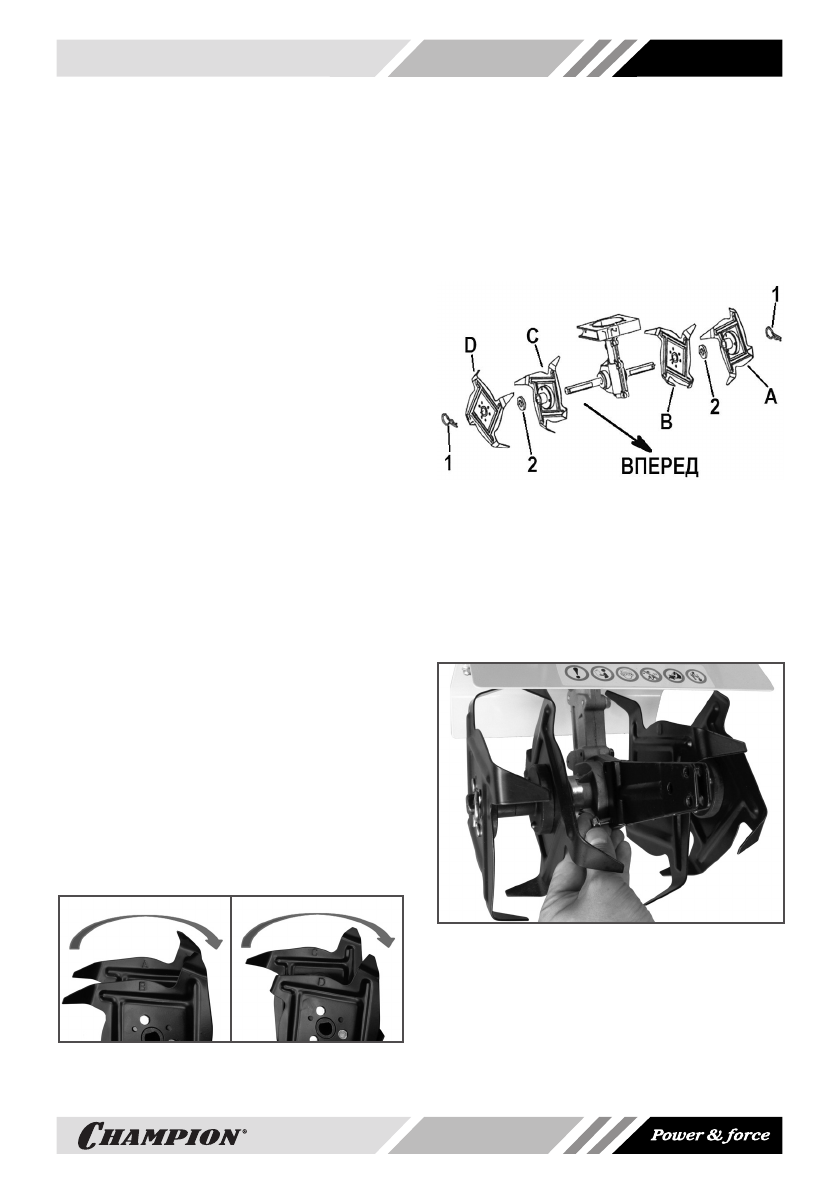

Рис. 3 Маркировка и направление
вращения фрез
Между каждой парой фрез нужно устано
-
вить шайбу из войлочной шерсти. После
установки фрез на ведомый вал редукто
-
ра необходимо обязательно зафиксиро
-
вать фрезы шплинтами. Установка фрез
показана на Рис. 4.
Рис.4 Установка фрез
1. Шплинт (2 шт.)
2. Шайба из войлочной шерсти (2 шт.)
А, В, С, D - фрезы
2. Установите кронштейн сошника на
заднюю часть редуктора и закрепите
с помощью двух болтов и двух гаек
(Рис. 5).
Рис. 5 Установка кронштейна сошника
3. С помощью двух болтов и двух гаек
установите кронштейн колес на крон
-
штейн сошника (Рис. 6). После уста
-
новки кронштейна колес паз направ
-
ляющей регулировки высоты колес
должен смотреть вверх.
