13
установить шайбу из войлока. После
установки фрез на ведомый вал ре-
дуктора необходимо обязательно
зафиксировать фрезы шплинтами.

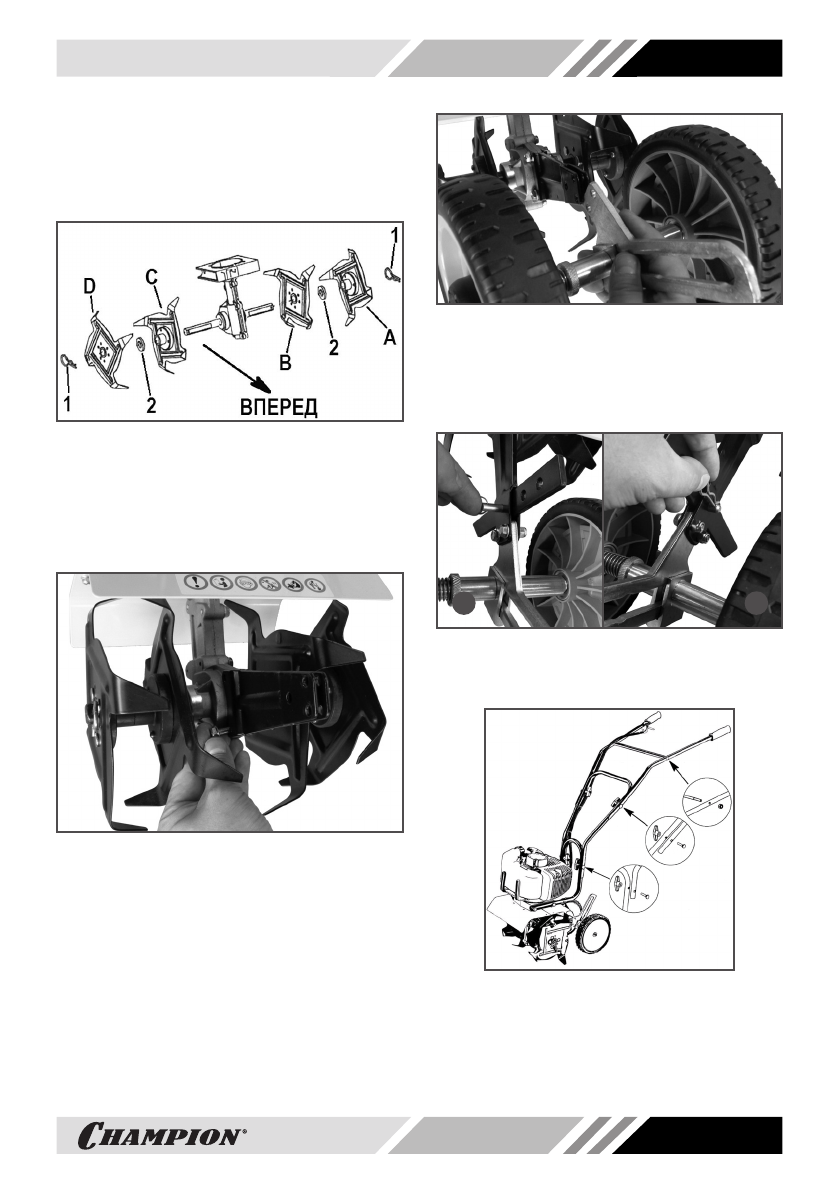

Установка фрез показана на Рис. 4.
Рис. 4 Установка фрез
1. Шплинт (2 шт.) 2. Шайба (2 шт.) А, В, С, D - фрезы
2. Установите кронштейн сошника на
заднюю часть редуктора и закрепите
с помощью двух болтов и двух гаек
(Рис. 5).
Рис. 5 Установка кронштейна сошника
3. С помощью двух болтов и двух гаек
установите кронштейн колес на
кронштейн сошника (Рис. 6). После
установки кронштейна колес паз на-
правляющей регулировки высоты колес
должен смотреть вверх.
Рис. 6 Установка кронштейна колес
4. Установите сошник в кронштейн сошни-
ка и зафиксируйте его пальцем (Рис.
7А). Зафиксируйте палец шплинтом
(Рис. 7В).
A
B
Рис. 7 Установка сошника
5. Установите рукоятки управления как
показано на Рис. 8.
Рис. 8 Установка рукояток управления
Для этого используйте четыре бараш-
ковые гайки, четыре крепежных бол-
та и четыре выгнутые шайбы из ком-
плекта крепежа мотокультиватора. Не
Характеристики
