КОМПЛЕКТНОСТЬ
Комплектность мотокультиватора пред-
ставлена в Таблице 1.
ТАБЛИЦА 1. Комплектность
мотокультиватора
Наименование
Кол-во
Мотокультиватор
1 шт.
Руководство по эксплуатации
1 шт.
Колеса
1 к-т
Ключ комбинированный
1 шт.
Ключ рожковый 8 х 10 мм
2 шт.
Ключ шестигранный Г- образный
4 мм
1 шт.
Ключ шестигранный Г- образный
5 мм
1 шт.
Емкость для приготовления
топливной смеси
1 шт.
Фрезы левые
2 шт.
Фрезы правые
2 шт.
Сошник
1 шт.
Кронштейн сошника
1 шт.
Рукоятка рабочая нижняя часть
1 шт.
Рукоятка рабочая верхняя часть
1 шт.
Штанга поперечная рабочей
рукоятки
1 шт.
Крепеж
1 к-т
Зарядное устройство
1 шт.
ПРИМЕЧАНИЕ!
Производитель оставляет за
собой право без предваритель
-
ного уведомления вносить изме
-
нения в комплектность.
Устройство поставляется в состоянии, тре-
бующем сборки. Двигатель, редуктор и рама
8. СБОРКА
мотокультиватора собраны и настроены на
заводе-изготовителе. Для работы необхо-
димо установить фрезы, сошник, транспор-
тировочные колеса и рукоятки управления.
Редуктор мотокультиватора заполнен смаз-
кой на заводе - изготовителе. Но перед вво-
дом в эксплуатацию рекомендуется прове-
рить наличие смазки в редукторе.
При необходимости добавьте в редуктор
универсальную смазку CHAMPION EP-0
GREASE. Подробнее смотрите в разделе
ОБСЛУЖИВАНИЕ РЕДУКТОРА данного ру-
ководства.
ПОРЯДОК СБОРКИ:
1. Установите фрезы.
Осторожно извлеките фрезы из ин-
дивидуальной упаковки и осмотрите
их. На каждой фрезе выдавлена мар-
кировка: «A», «B», «C», «D» (Рис. 3).
Установить фрезы на ведомый вал
редуктора мотокультиватора нужно так,
чтобы маркировка на каждой фрезе по-
сле установки была с правой стороны
по ходу движения мотокультиватора.
При этом режущая часть лезвий фрез
должна смотреть в сторону вращения
ведомого вала редуктора (по часовой
стрелке, если смотреть на мотокульти-
ватор справа по направлению движения
мотокультиватора) (Рис. 3).
А
B
C
D

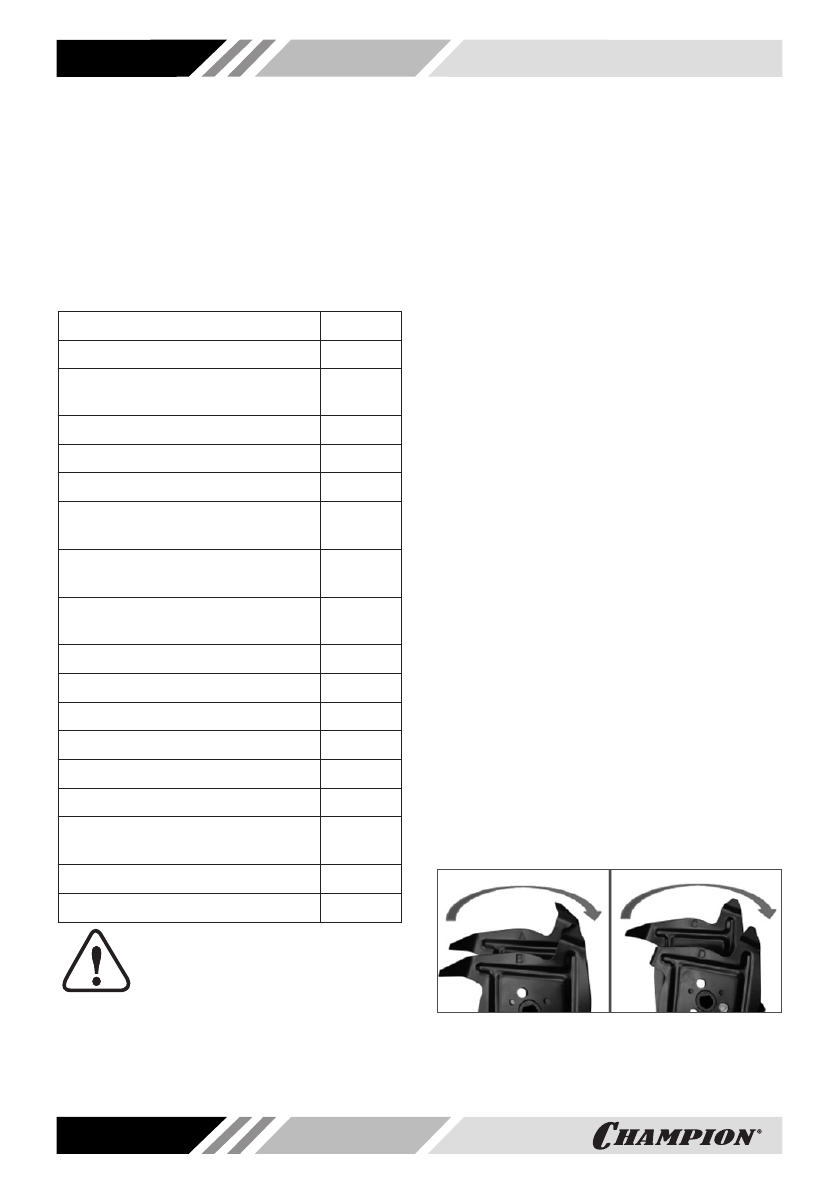

Рис. 3 Маркировка и направление
вращения фрез
Между каждой парой фрез нужно
