Описание продукта и услуг

Прочтите все указания и инструкции по
технике безопасности.

Упущения в отно-

шении указаний и инструкций по технике
безопасности могут стать причиной пора-
жения электрическим током, пожара и тя-
желых травм.

Пожалуйста, откройте раскладную страницу с иллюстра-
циями электроинструмента и оставляйте ее открытой, по-
ка Вы изучаете руководство по эксплуатации.

Применение по назначению

Электроинструмент предназначен только лишь для раз-
брызгивания дисперсионных и латексных красок, водора-
створимых эмалевых красок с содержанием растворите-
лей, глазурей, грунтовок, прозрачных лаков, морилок,
масел (

ALL

Paint) и воды.

Электроинструмент не пригоден для работы со щелочны-
ми растворами, кислотосодержащими материалами для
нанесения покрытия и фасадными красками.

Изображенные составные части

Нумерация составных частей выполнена по изображению
на странице с иллюстрациями.

1 Пистолет-распылитель
2

Воздушный колпачок

3

Накидная гайка

4

Установочное колесико распыляемого количества
краски

5

Спусковой рычаг

6

Стопорное кольцо

7

Емкость для распыляемой краски

8

Запасная емкость для распыляемого материала

9

Шланговый штуцер (пистолет-распылитель)

10

Колпачок (белый: для области применения «стена»)

11

Колпачок (серый: для области применения
«древесина/глазурь»)

12

Колпачок (черный: для области применения
«древесина/лак»)

13

Сетчатый наливной фильтр

14

Ведро для переливания *

15

Игла распылителя

16

Уплотнительная прокладка емкости

17

Сифонная трубка

18

Вентиляционное отверстие

19

Канал для краски

20 Воздушный шланг
21

Байонетный затвор

22 Базовый узел
23

Ручка для переноса

24

Удерживающий зажим

25

Кнопка включения/включения с регулятором потока
воздуха

26

Присоединение шланга (базовый блок)

27

Отсек для принадлежностей

28

Щетка для чистки

29

Крышка воздушного фильтра

30

Воздушный фильтр

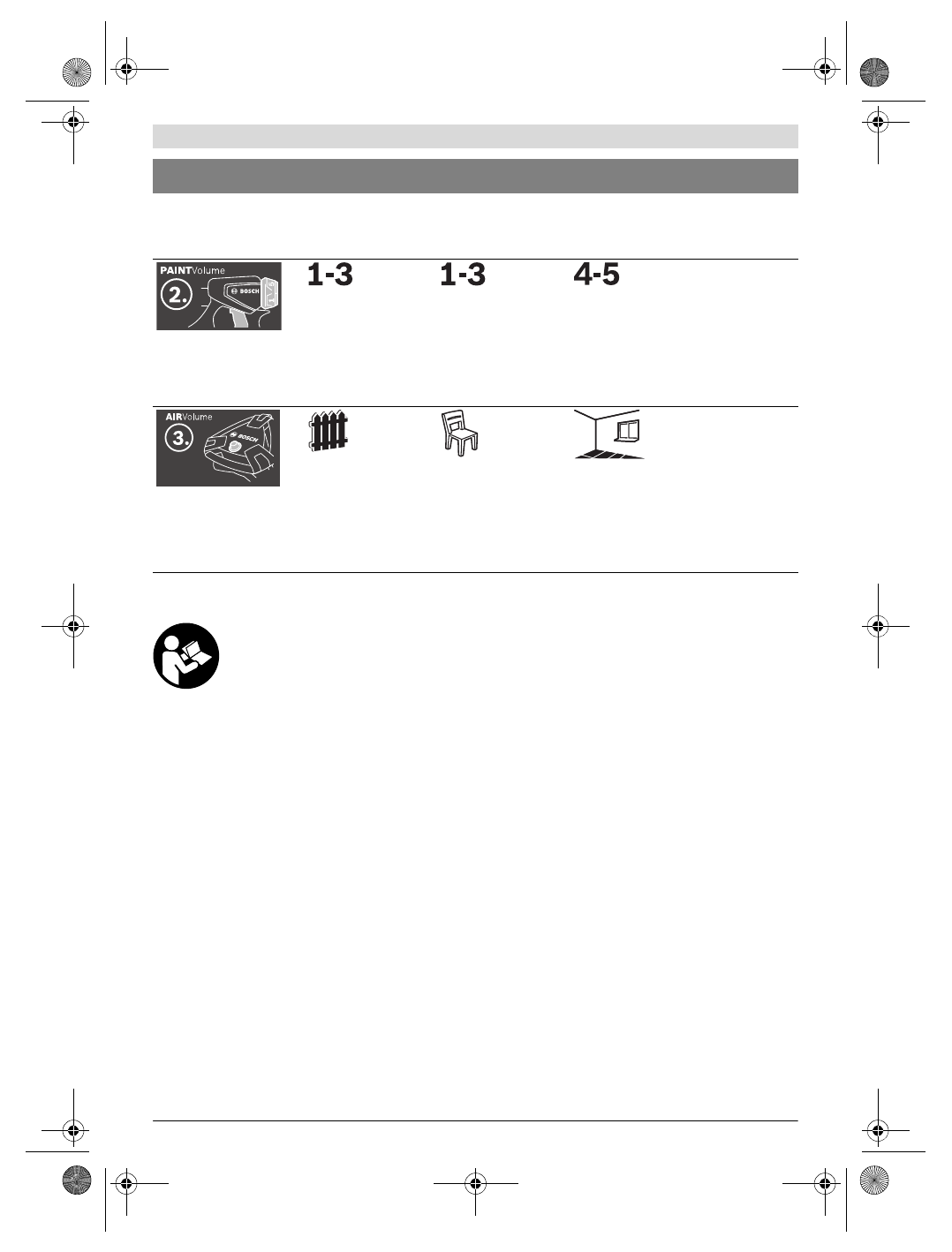

Шаг 1:
Выбор правильного
колпачка

Для случая применения
«древесина/глазурь»
используйте серый
колпачок

11

Для области примене-
ния «древесина/лак»
используйте черный
колпачок

12

Для области примене-
ния «стена» используй-
те белый колпачок

10

См. «Настройка
количества рас-
пыляемого ма-
териала»,
стр. 172.

Шаг 2:
Настройка количества
разбрызгиваемого
вещества

Для области примене-
ния «древесина/
глазурь» поставьте ко-
лесико

4

 на 1, 2 или 3

Для области примене-
ния «древесина/лак»
поставьте колесико

4

на 1, 2 или 3

Для области примене-
ния «стена» поставьте
колесико

4

 на 4 или 5

См. «Настройка
расхода возду-
ха», стр. 173.

Шаг 3:
Настройка потока воздуха

Область применения
«древесина/глазурь»
настраивается на
регуляторе потока
воздуха

25

Область применения
«древесина/лак»
настраивается на
регуляторе воздуха

25

Область применения
«стена» настраивается
на регуляторе воздуха

25

Символы и их значение

Подробное
описание
