стр. 6

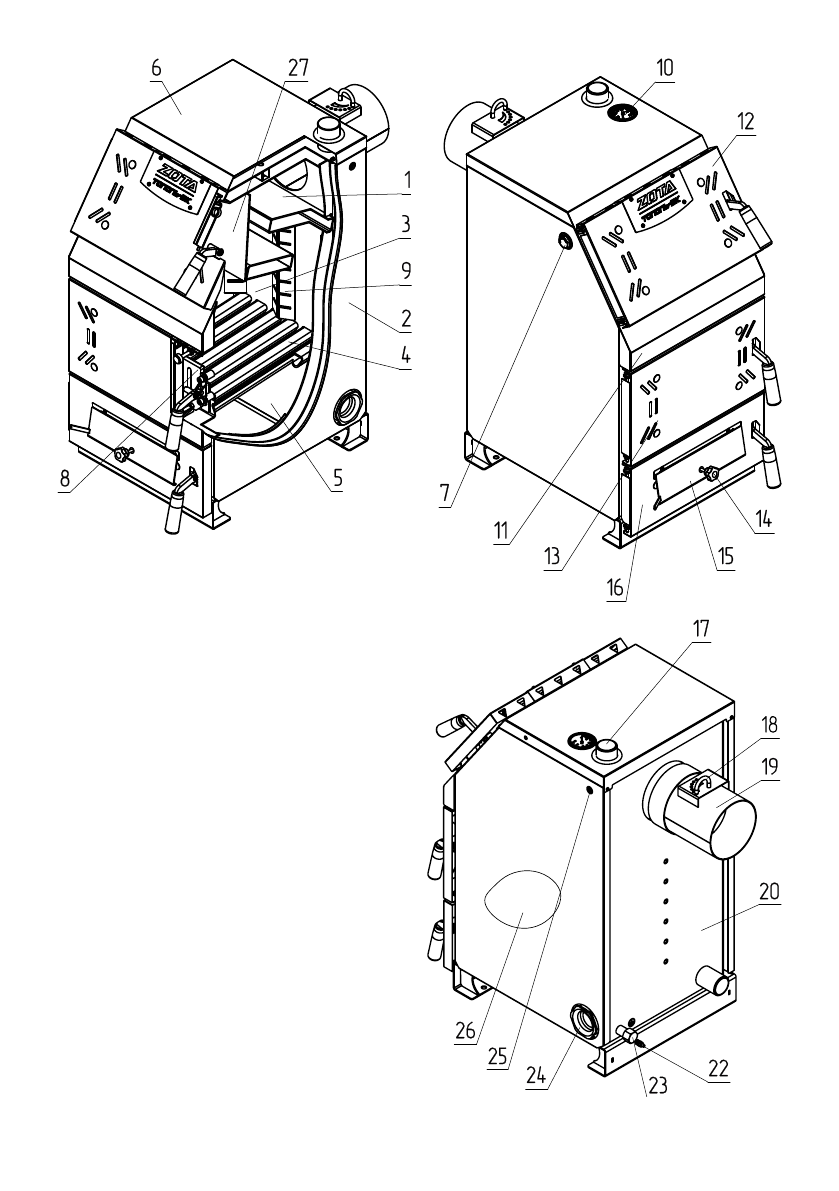

1 - Теплообменник
2 - Кожух боковой
3 - Топка
4 - Водоохлаждаемый колосник
5 - Зольный ящик
6 - Кожух верхний
7 - Заглушка отверстия тягорегулятора
8 - Шуровочная решетка
9 - Подача вторичного воздуха
10 - Термометр
11 - Кожух передний
12 - Дверца загрузочная
13 - Дверца шуровочная
14 - Ручка для регулировки
поднятиязаслонки
15 - Заслонка подачи первичного
воздуха
16 - Дверца поддувальная
17 - Патрубок подачи
18 - Заслонка дымохода
19 - Патрубок дымохода
20 - Корпус котла
21 - Патрубок обратки
22 - Болт заземления
23 - Патрубок сливной
24 - Заглушка отверстия под блок ТЭН
25 - Отверстие под датчик температуры
26 - Теплоизоляция
27 - Заслонка
Рис.1 Конструкция отопительного котла
