стр. 6

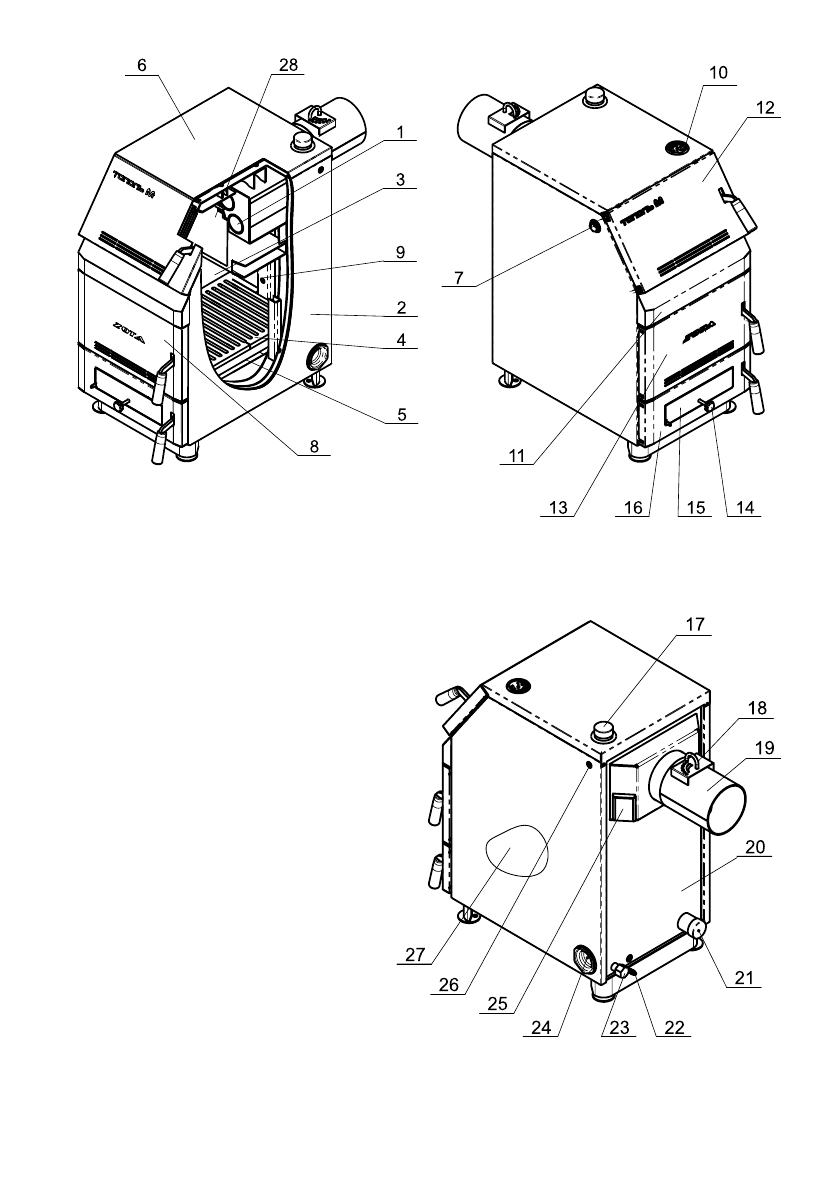

Ðис.1 Конструкция отопительного котла
1 - Теплообменник
2 - Кожух боковой
3 - Топка
4 - Колосник
5 - Зольный ящик
6 - Кожух верхний
7 - Заглушка отверстия
тягорегулятора
8 - Шуровочная решетка
9 - Подача вторичного воздуха
10 - Термометр
11 - Кожух передний
12 - Äверца загрузочная
13 - Äверца шуровочная
14 - Ручка для регулировки
поднятия заслонки
15 - Заслонка подачи
первичного воздуха
16 - Äверца поддувальная
17 - Патрубок подачи
18 - Заслонка дымохода
19 - Äымоход
20 - Корпус котла
21 - Патрубок обратки
22 - Болт заземления
23 - Патрубок сливной
24 - Заглушка отверстия под
Блок ТЭН
25 - Люк прочистной
26 - Отверстие под датчик
температуры
27 - Теплоизоляция
28 - Заслонка
