11
ZOTA Pellet

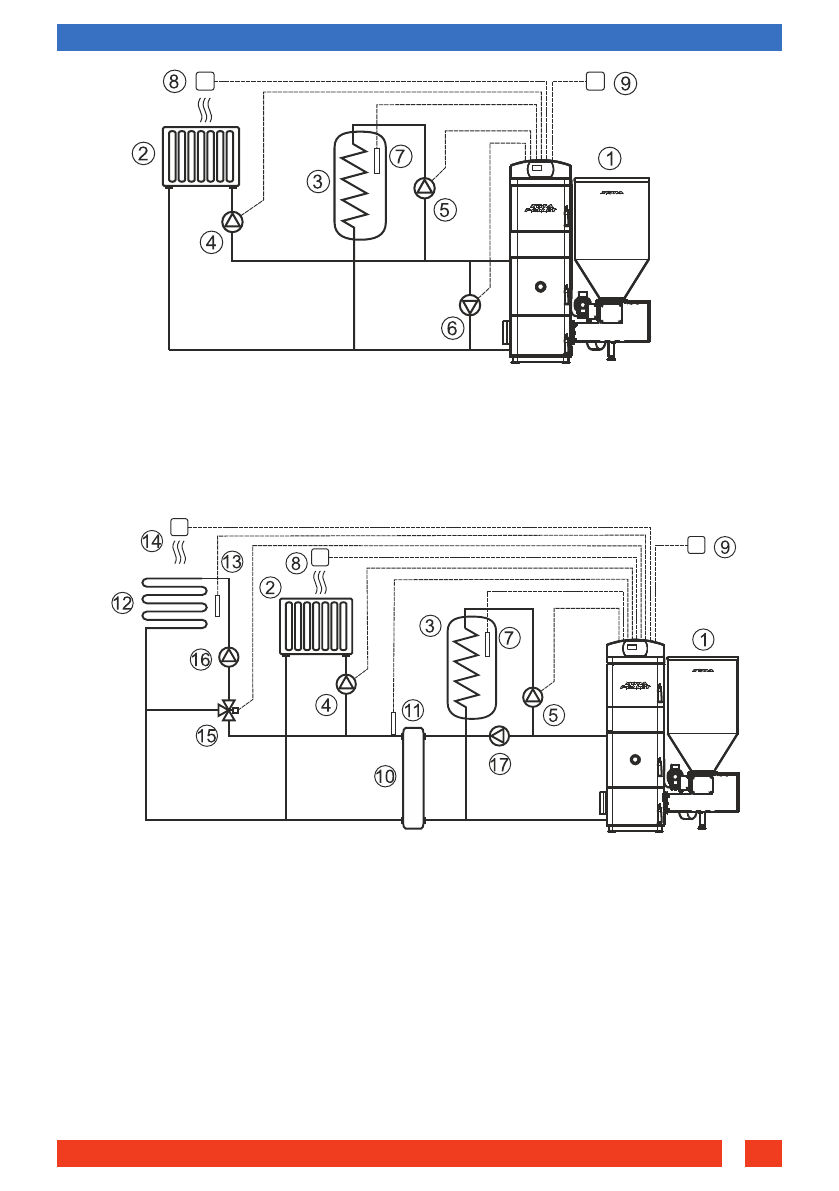

Рис.9 Упрощенная схема подключения котла с контуром ГВС
Рис.10 Упрощенная схема подключения котла с
гидроразделителем, контуром ГВС и теплого пола
1 Котел.
2 Приборы нагревательные
3 Бак водонагревателя ГВС
4 Насос контура отопления
5 Насос контура ГВС
6 Насос контура рециркуляции
7 Датчик температуры ГВС
8 Датчик температуры воздуха
9 Датчик температуры улицы
10 Гидроразделитель
11 Датчик температуры ЦО
12 Контур теплого пола
13 Датчик температуры клапана
14 Датчик температуры воздуха клапана
15 Трехходовой клапан с приводом
16 Насос контура теплого пола
17 Насос контура гидроразделителя
Монтаж котла и системы отопления
