8
ZOTA Pellet
5.6. На задней части пульта управления расположен выключатель питания
котла (поз.1) Рис.6, аварийный термовыключатель (9), разьемы для
присоединения циркуляционных насосов (поз.3;4;5), разьем для подключения
сетевого шнура (поз. 2), колодка предохранителя 8А (8), сальник для ввода
кабеля от пеллетной горелки (поз. 6) и сальники (поз.7) для ввода проводов
от датчиков температуры, приводов термосмесительных клапанов, внешнего
термостата и кабеля антенны модуля GSM.
5.7. Пеллетная горелка с приводом (рис.4) устанавливается на правой или
левой стенках корпуса котла в специальное окно. На противоположной стенке
устанавливается заглушка с фланцевым подшипником, которая закрывается
кожухом. Вариант установки горелки на левой стенке котла показан на рис.3.
Пеллетная горелка служит для автоматической подачи и горения пеллет в
топке котла. Пеллеты из бункера шнековым приводом (поз.2), приводимым
в действие от электродвигателя (поз.3), подаются в чашу горелки (поз.4) и
при вращении ворошителя (поз.7) равномерно распределяются по тарелке
(поз.8). Подача пеллет осуществляется двумя шнеками с разрывом между
ними что обеспечивает пожаробезопасность и не позволяет проникать огню
в бункер. Для сгорания пеллет, в зону горения через отверстия в тарелке,
и через трубки вторичного воздуха (поз.6), подается воздух при помощи
электровентилятора (поз.10). Для автоматического розжига пеллет при пуске
котла в чаше имеется нагревательный элемент (поз. 5).
5.8. В котел имеется возможность установить дополнительный модуль
управления Zota GSM-Pellet/Стаханов, который позволит контролировать
режимы горения, изменять текущую мощность котла, температуру
теплоносителя, воздуха в помещении, получать информацию о низком уровне
пеллет в бункере, об отключении электроэнергии, перегреве теплоносителя,
низкой температуре теплоносителя, высокой температуре уходящих газов с
помощью мобильного телефона. Модуль-GSM не входит в комплект поставки
и приобретается отдельно. С его подробным описанием можно ознакомиться
в паспорте на модуль управления.
6. МОНТАЖ КОТЛА И СИСТЕМЫ ОТОПЛЕНИЯ
6.1. Монтаж котла и системы отопления производится специализированной
организацией в соответствии с проектом. Проект системы отопления должен
разрабатываться организацией, имеющей право на данные работы.
Перед началом монтажа:
• разобрать упаковку и снять котел, горелку с приводом и бункер с
поддонов,
• открыть загрузочную дверцу (рис.2, поз.7), вынуть дымовой патрубок (поз.4),
• открыть дверцу зольника и вынуть заглушку окна пеллетной горелки,
• освободить колосники от крепления и вынуть их из топки,

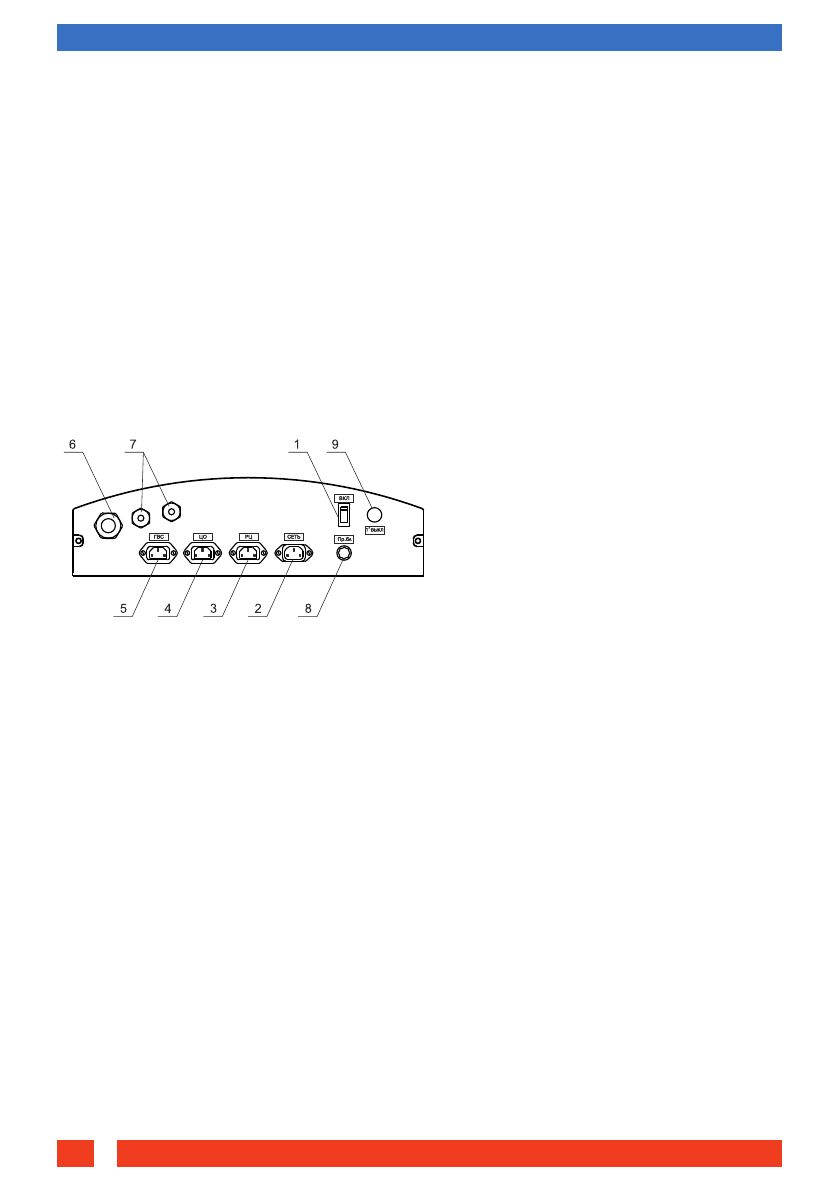

Рис.6 Расположение органов управления на задней панели пульта
1 - Выключатель питания котла
2 - Разъем подключения сетевого
шнура
3 - Разъем насоса рециркуляции
4 - Разъем насоса отопления
5 - Разъем насоса ГВС
6 - Сальник для ввода кабеля от
пеллетной горелки
7 - Сальник для ввода проводов от
датчиков температуры
8 - Колодка предохранителя
9 - Аварийный термовыключатель
Устройство и принцип работы котла
