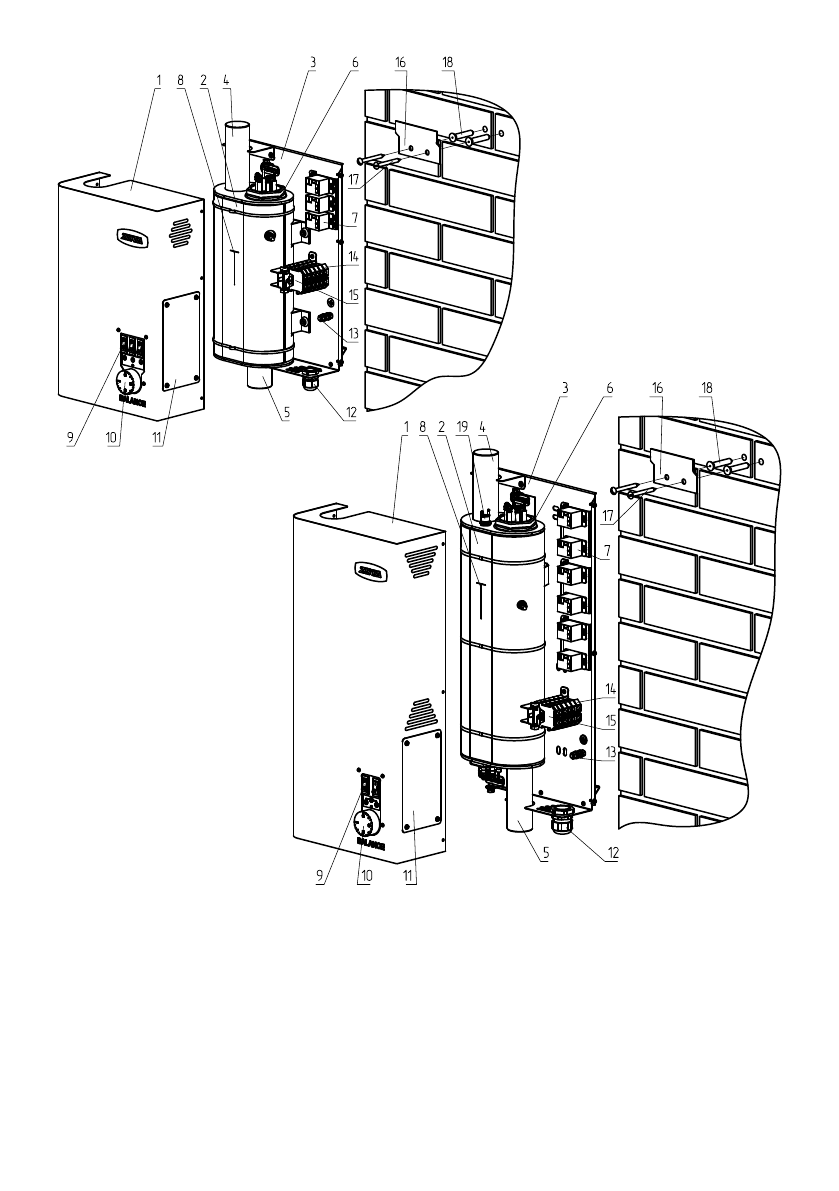

Рис.1 Конструкция котла и способ его крепления к стене
1 - Кожух котла
2 - Корпус котла
3 - Основание котла
4 - Патрубок выхода теплоносителя
5 - Патрубок входа теплоносителя
6 - Блок нагревательных элементов
7 - Силовые реле
8 - Датчик температуры воды
9 - Переключатели ступеней мощности
10 - Регулятор температуры
11 - Крышка кожуха
12 - Сальник
13 - Болт заземления
14 - Клеммы подключения силового
кабеля
15 - Клеммы внешнего термостата
(уст.перемычка)
16 - Кронштейн крепления к стене
17 - Шуруп для крепления
кронштейна к стене
18 - Дюбель пластмассовый
19 - Датчик перегрева теплоносителя
Balance 3-9 кВт
Balance 12-15 кВт
