Цели применения, выходящие за эти рамки, в отдельных слу-
чаях могут требовать одобрения изготовителя.
Неправильное обращение с прибором или его неправильная
эксплуатация (например, вследствие открытия прибора пользо-
вателем установки) запрещено и ведет к освобождению от
ответственности. Неправильным обращением также считается
изменение элементов отопительной системы относительно
предусмотренной для них функциональности (например, путем
закрытия трубопроводов отвода уходящих газов и подачи при-
точного воздуха).
Контроллер
Контроллер для постоянной температуры подачи или погодозависимой теплогенерации

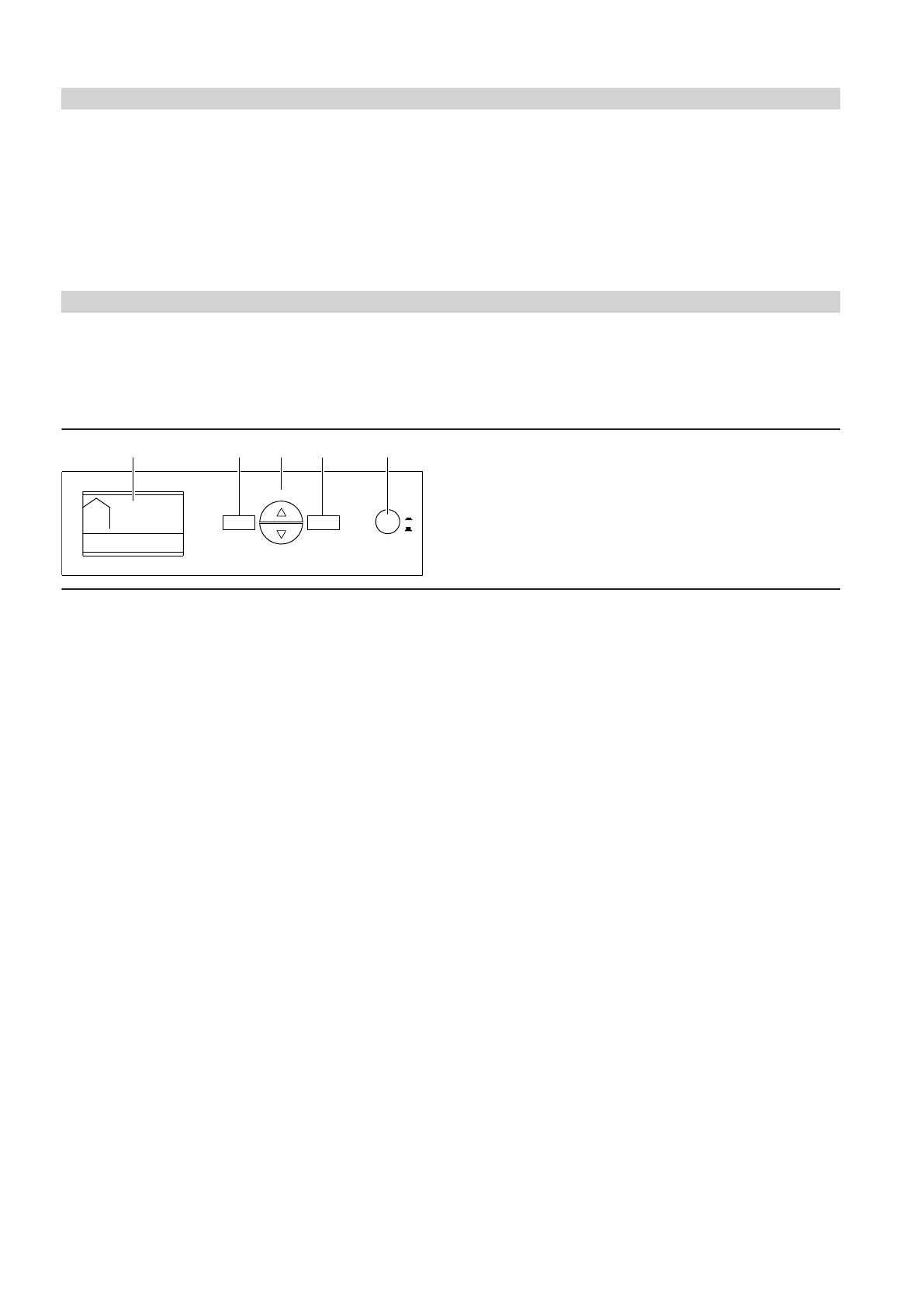

Конструкция и функции прибора
Конструкция
Â
MODE
OK
B
C
A
D
E
0
l
A
Дисплей
B
Кнопка
MODE
, вызов меню.
C
Кнопки со стрелками для перелистывания в меню или для
настройки значений
D
Кнопка
OK
для подтверждения выбора или сохранения
выполненной настройки
E
Сетевой выключатель
Панель управления
■ Настройка следующих параметров:
– температура воды в контуре ГВС
– температура котловой воды или температура помещения
– циклы отопления и приготовления горячей воды
– параметры
– функции обслуживания
– функция сброса
■ Индикация следующих параметров:
– температура котловой воды
– температура воды в контуре ГВС
– режимы работы
– диагностические данные
– сообщения о неисправности
Функции
■ В сочетании с регулятором температуры помещений:
регулирование температуры котловой воды и/или темпера-
туры воды в подающей магистрали по комнатной температуре
■ В сочетании с датчиком наружной температуры:
погодозависимое регулирование температуры котловой воды
и/или температуры воды в подающей магистрали
■ Регулирование одного отопительного контура без смесителя
■ Электронный ограничитель максимальной температуры (с
постоянной настройкой)
■ Отключение насосов отопительных контуров и горелки в зави-
симости от тепловой нагрузки
■ Защита насоса от заклинивания
■ Контроль защиты от замерзания водогрейного котла
■ Интегрированная система диагностики
Регулировочная характеристика
Пропорционально-интегральное управление с модулируемым
выходом
Таймер
Таймер встроен в контроллер.
Индивидуальное программирование временных программ для
следующих режимов:
■ нормальный режим отопления
■ пониженный режим отопления
■ дежурный режим
Настройка режимов работы
Во всех режимах работы включен контроль защиты от замерза-
ния водогрейного котла (см. функцию защиты от замерзания).
Путем изменения заданного значения могут быть настроены
следующие режимы работы:
■ Отопление и ГВС
■ Только ГВС
Функция защиты от замерзания
Только в сочетании с датчиком наружной температуры (принад-
лежность).
■ Функция защиты от замерзания включается при наружной тем-
пературе ниже прибл. +5 °C.
В режиме защиты от замерзания включается циркуляционный
насос отопительного контура и температура котловой воды
поддерживается на нижнем пределе порядка 10 °C.
Летний режим
Горелка включается в работу только при отборе горячей воды.
Датчик температуры котла
Датчик температуры котла подключен к контроллеру и встроен в
котел.
Указания по проектированию
(продолжение)
