Монтаж 4
0020195935_01 turboTEC pro, turboTEC plus Руководство по установке и техническому обслуживанию
9
3.2

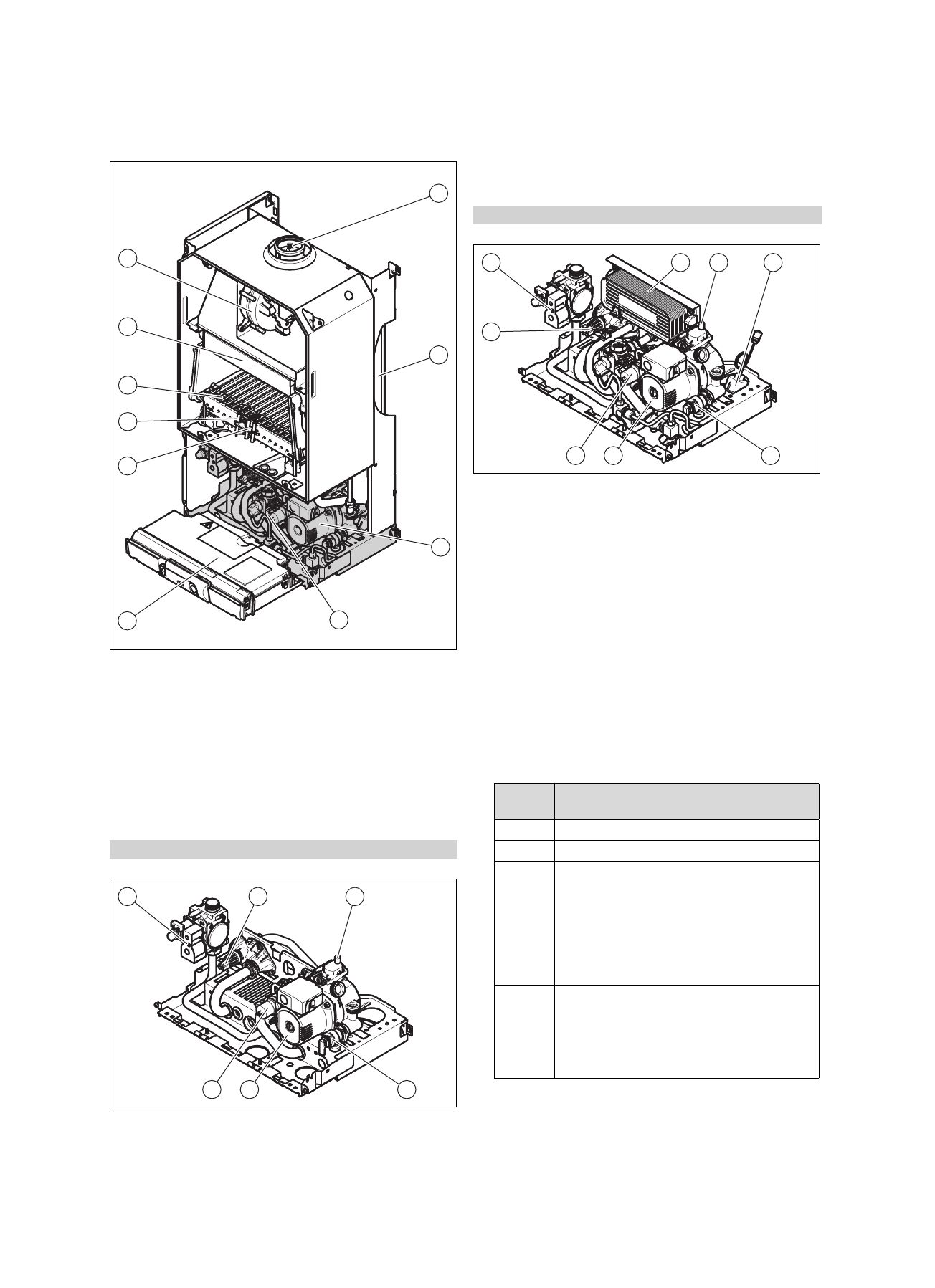

Конструкция
3.2.1 Конструкция изделия
1
2
4
3
5
6
7
8
9
10
1
Подключение си-
стемы воздухово-
дов/дымоходов
2
Мембранный расши-
рительный бак
3
Насос системы отоп-
ления
4
Гидравлический блок
5
Блок электроники
6
Электрод розжига
7
Контрольный электрод
8
Горелка
9
Первичный теплооб-
менник
10
Вентилятор
3.2.2 Конструкция гидравлического блока
Действительность: изделие только с режимом отопления
2
1
3
4
5
6
1
Газовая арматура
2
Датчик давления
3
Быстродействующий
воздухоотводчик
4
Предохранительный
клапан
5
Насос системы отоп-
ления
6
Перепускной клапан
3.2.3 Конструкция гидравлического блока
Действительность: изделие с режимами отопления и ГВС
8
1
2
3
4
5
6
7
1
Газовая арматура
2
Вторичный теплооб-
менник
3
Быстродействующий
воздухоотводчик
4
Манометр
5
Предохранительный
клапан
6
Насос системы отоп-
ления
7
Перепускной клапан
8
Датчик давления
4
Монтаж
4.1
Извлечение изделия из упаковки
1.
Извлеките изделие из картонной упаковки.
2.
Снимите защитную пленку со всех частей изделия.
4.2
Проверка комплектности
▶
Проверьте комплект поставки на комплектность.
Количе-
ство
Название
1
Теплогенератор
1
Держатель аппарата
1
Пакет с кабельными вводами и штекерами
для подключения к сети
–
Защитная втулка для ввода кабеля двой-
ная
–
Защитная втулка для ввода кабеля трой-
ная
–
Штекер 3-контактный
1
Пакет с мелким расходным материалом:
–
2 винта
–
2 дюбеля
–
2 подкладные шайбы
–
4 уплотнения
