Устранение неполадок 11
0020195935_01 turboTEC pro, turboTEC plus Руководство по установке и техническому обслуживанию
29
11.3
Сброс параметров на заводские настройки
1.
Перейдите к Меню → Уровень спец-та → Меню ди-
агностики → D.096 Выполнить сброс на заводские
настройки? и подтвердите с помощью
.
2.
С помощью вращающейся ручки настройте значе-
ние на 1 и подтвердите с помощью
.
11.4
Подготовка к ремонту
1.
Временно выведите изделие из эксплуатации
(→ страница 30).
2.
Отсоедините изделие от электрической сети.
3.
Демонтируйте переднюю облицовку. (→ страница 13)
4.
Снимите крышку камеры сгорания. (→ страница 13)
5.
Перекройте сервисные краны на подающей линии
системы отопления, обратной линии системы отоп-
ления и на водопроводе холодной воды.
6.
Если требуется заменить наполненные водой де-
тали изделия, опорожните изделие (→ страница 28).
7.
Убедитесь, что вода не капает на токопроводящие
части (например, блок электроники).
8.
Используйте только новые уплотнения.

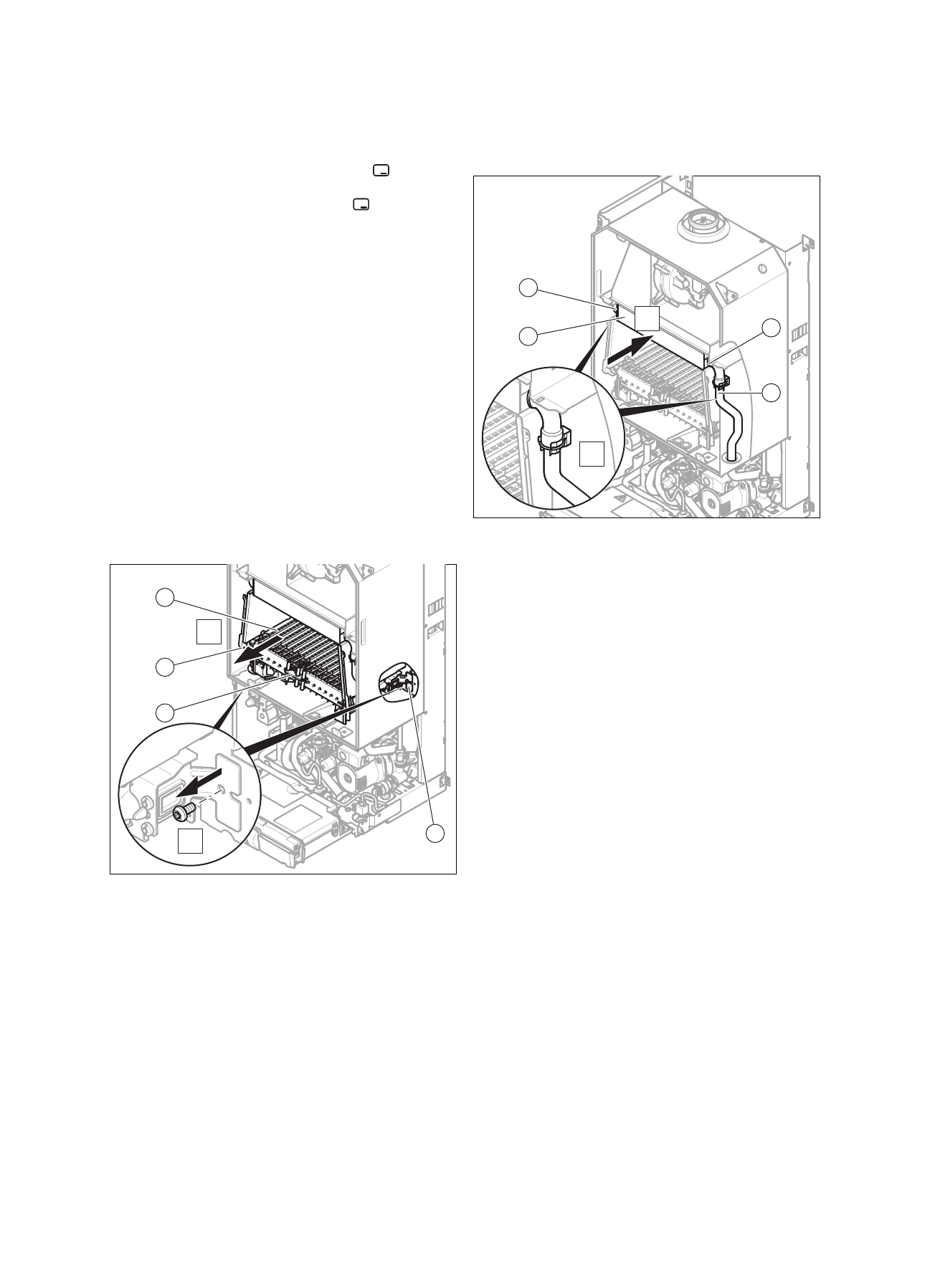

11.4.1 Замена горелки
1.
Открутите винты на металлическом листе камеры
сгорания и извлеките металлический лист.
B
A
3
2
1
2
2.
Открутите винты на газораспределительной трубе
(2).
3.
Открутите винт электрода розжига и контроля пла-
мени(3) на горелке.
4.
Извлеките горелку (1) вперед.
5.
Вставьте новую горелку.
6.
Прикрутите электроды розжига и контроля пламени
(3).
7.
Привинтите горелку (1).
8.
Привинтите металлический лист камеры сгорания.
11.4.2 Замена теплообменника
1.
Открутите винты на металлическом листе камеры
сгорания и извлеките металлический лист.
A
A
1
3
2
1
2.
Снимите скобы на трубе подающей и обратной ли-
нии (1).
3.
Демонтируйте верхнюю трубу подающей и обратной
линии (2).
4.
Извлеките теплообменник (3) вперед.
5.
Вставьте новый теплообменник.
6.
Замените все уплотнения.
7.
Выполните монтаж верхней трубы подающей и об-
ратной линии (2).
8.
Закрепите скобы на трубе подающей и обратной
линии (1).
9.
Привинтите металлический лист камеры сгорания.
11.4.3 Замена расширительного бака
1.
Опорожните изделие. (→ страница 28)
2.
Выкрутить гайку под расширительным баком.
3.
Вытяните расширительный бак вверх.
4.
Вставьте в изделие новый расширительный бак.
5.
Закрутить гайку под расширительным баком. При
этом установите новую прокладку.
6.
Наполните (→ страница 20) изделие и систему отоп-
ления и удалите воздух (→ страница 21) из них.
11.4.4 Замена электронной платы или дисплея
1.
Откройте блок электроники. (→ страница 17)
2.
Замените печатную плату или дисплей в соответ-
ствии с прилагаемыми инструкциями по монтажу и
установке.
3.
Если вы выполняете замену электронной платы, от-
соедините кодирующее сопротивление (штекер X24)
на старой электронной плате и вставьте штекер в
новую электронную плату.
4.
Подключите блок электроники. (→ страница 17)
