5.5 Повітропровід/газовідвід

d

 Небезпека!

Прилади Vaillant сертифіковані разом з оригінальними
системами повітропроводу/газовідводу. Використовуйте
тільки оригінальні повітропроводи/газовідводи Vaillant.
При використанні іншого приладдя можуть виникати
неполадки в роботі. Не виключений матеріальний
збиток і травмування людей. Оригінальні
повітропроводи/газовідводи Ви знайдете в посібниках
по монтажі повітропроводів/газовідводів Vaillant.

10

Ø 100

20 – 50˚

848 682

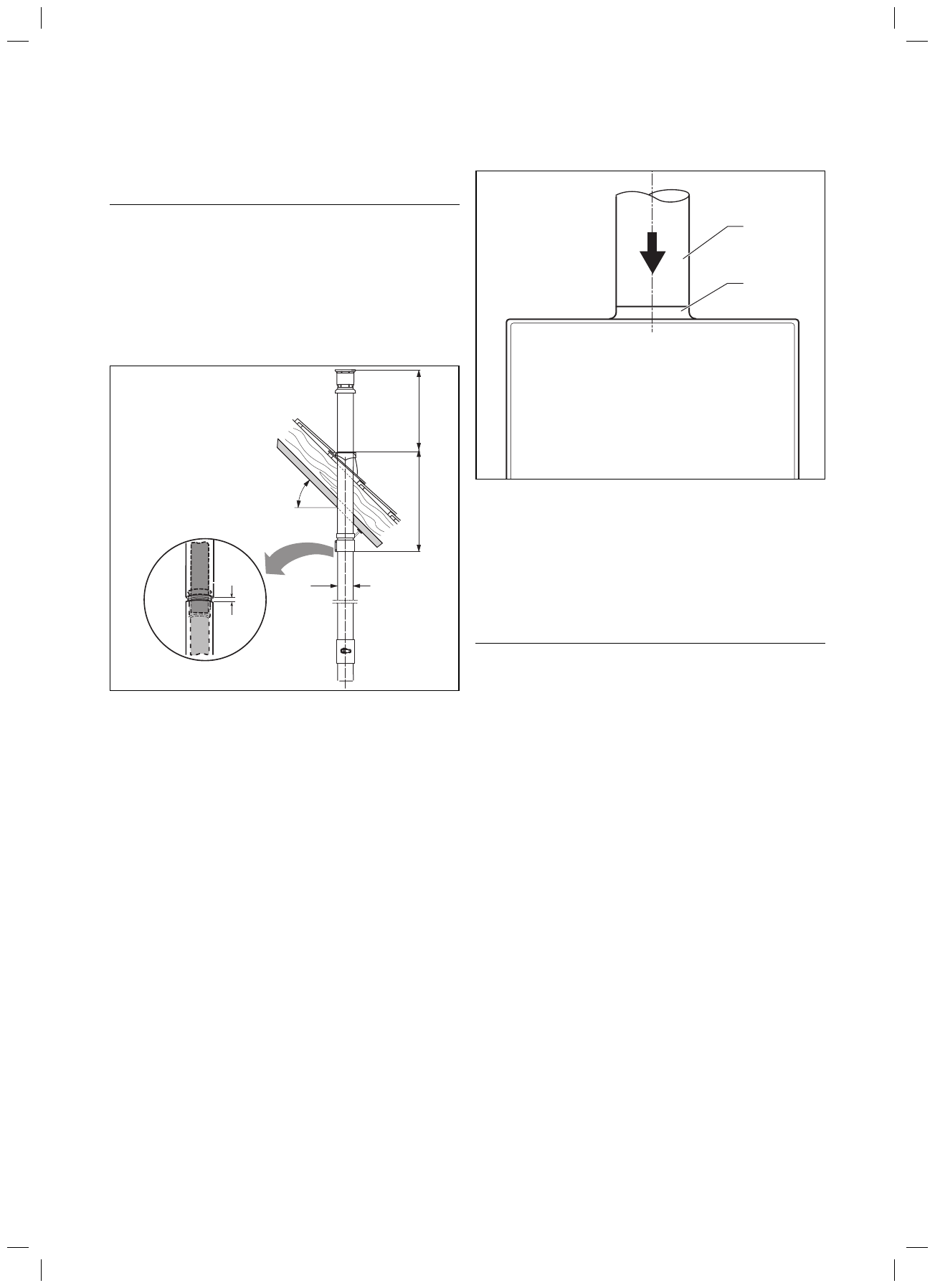

Мал. 5.4 Приклад монтажу: Вертикальне покрівельне уведення

Наступний повітропровід / газовідвід є приладдям
і можуть комбінуватися із приладом
:
–  Концентрична система, алюміній, Ø 60/100 мм
–  Концентрична система, алюміній, Ø 80/125 мм
-  ексцентрична система, алюміній, Ø 80/80 мм

Стандартно всі прилади turboTEC оснащені патрубком для
підведення повітря/відводу відпрацьованих газів Ø 60/100 мм.
Цей стандартний патрубок при необхідності може бути
підігнаний до адаптера на патрубках повітропроводу/газовідводу
з Ø 80/125 мм або Ø 80/80 мм. Вибір найбільш підходящої
системи залежить від конкретного випадку монтажу й
застосування (див. також посібник з монтажу повітропроводу/
газовідводу).

1

2

Мал. 5.5  Патрубок газовідводу

• Вставте труби повітропроводу/газовідводу (

1

) у патрубки

повітропроводу/газовідводу (

2

). Зверніть увагу на правильне

положення труби повітропроводу/газовідводу.

• Установіть повітропровід/газовідвід на підставі посібника

з монтажу, що входить в обсяг поставки приладу.

5.6

Підключення до електромережі

e

 Небезпека!

Небезпека для життя у зв'язку з ударом струмом на
струмоведучих підключеннях! <NewLine/>
Електромонтаж може проводити тільки акредитоване
спеціалізоване підприємство. Спочатку завжди
відключайте подачу струму. Тільки після цього можна
починати монтаж. На клемах приєднання до мережі
L і N навіть при виключеному головному вимикачі
є напруга!

5.6.1

Мережне підключення

Номінальна напруга мережі повинне становити 230 У; при
номінальній напрузі більше 253 У и менш 190 V можливі
експлуатаційні несправності.
Прилад оснащений сполучним кабелем з кутовим штекером, що
має захисний контакт. Сполучний провід вже установлений
у приладді заводом.
Штепсельна розетка повинна бути добре доступна, щоб
користувач у будь-який час міг вийняти штекер.
Штепсельна розетка не повинна перебувати в зоні захисту I або
II. Будь ласка, дотримуйте відповідних приписань.
• Вставте мережний штекер у відповідну штепсельну розетку.

Таким чином, прилад підключений до електромережі в стані
готовності до експлуатації.
