Посібник з експлуатації atmoTEC pro/atmoTEC plus й turboTEC TEC pro/turboTEC plus 0020029242_00

10

4.1.2

Елементи управління приладів turboTEC pro
і atmoTEC pro

bar

1

10

9

8

7

6

3

2

4

5

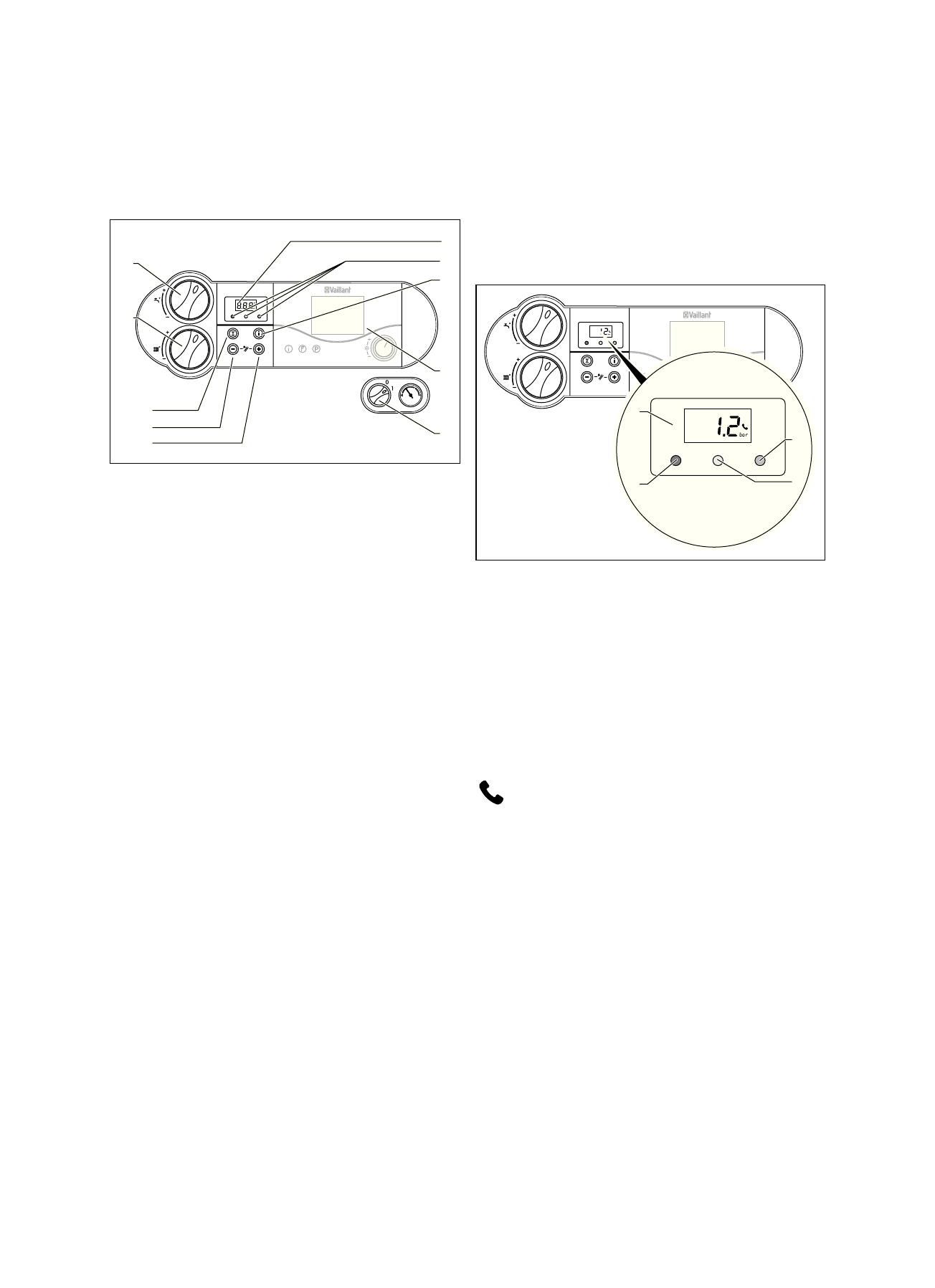

мал. 4.3  Органи управління ( atmoTEC pro, turboTEC pro)

Для відкривання передньої панелі візьміться за поглиблення та
відкиньте її вниз. Тепер стають видні елементи управління, що
мають наступні функції (порівн. мал. 4.3)

1

  Дисплей для індикації поточного тиску наповнення

опалювальної установки, температури лінії подачі опалення
або певної додаткової інформації.

2

  Індикаційні лампи для режимів роботи.

3

 Кнопка

„

i

” для виклику інформації.

4

 Убудований

регулятор

(приналежність).

5

  Головний вимикач для вмикання й вимикання приладу.

6

 Кнопка

„

+

” для перегортання вперед даних, відображених на

дисплеї (для фахівця при налагоджувальних роботах і пошуку
помилок).

7

 Кнопка

„

-

” для переведення вперед та назад індикації на

дисплеї (для фахівця при налагоджувальних роботах і пошуку
помилок).

8

 Кнопка

„

Усунення збоїв

” для скидання певних збоїв.

9

  Ручка для настроювання температури лінії подачі опалення.

10

Ручка настроювання температури гарячої води на виході.

Багатофункціональний індикатор

Прилади atmoTEC pro/turboTEC pro оснащені
багатофункціональним індикатором. Якщо головний вимикач
включений, і прилад функціонує нормально, індикатор
відображає поточний тиск наповнення опалювальної установки
(у прикладі 1,2 бар).

bar

1

4

2

3

мал. 4.4  Дисплей ( atmoTEC pro, turboTEC pro)

1

  Індикація поточного тиску наповнення опалювальної установки,

температури лінії підведення, опалення або індикація коду
стану або помилки.

2

  Зелена індикаційна лампа для гарячої води Вимкн.: Не

здійснюється розбір гарячої води, мигає: Виробляється розбір
гарячої води.

3

  Жовта індикаційна лампа світиться безупинно: Пальник вкл.

4

  Жовта індикаційна лампа світиться безупинно: Gerät ist gestört,

ein Fehlercode wird
angezeigt.

Тільки в сполученні з vrnetDIALOG:
Доти, поки на дисплеї є символ, температура лінії
підведення опалення та гарячої води на виході буде
задаватися за допомогою приналежності vrnetDIALOG,
тобто прилад працює не з такими, як установлені на
поворотних кнопках (

9

) і (

10

 ) температурами.

Цей режим роботи можна завершити тільки:
–  за допомогою vrnetDIALOG або
–  зміною настроювання температури на ручках

настроювання (

9

) або (

10

) більш ніж

на

±

5 K.

Цей режим роботи не можна завершити:
– натисканням кнопки (

8

) „Усунення збоїв“ або

–  вимиканням і вмиканням приладу.

4 Управління
