Руководство по эксплуатации atmoTEC pro/atmoTEC plus и turboTEC TEC pro/turboTEC plus 0020029242_00

10

4.1.2

 Органы управления для atmoTEC pro/turboTEC pro

bar

1

10

9

8

7

6

3

2

4

5

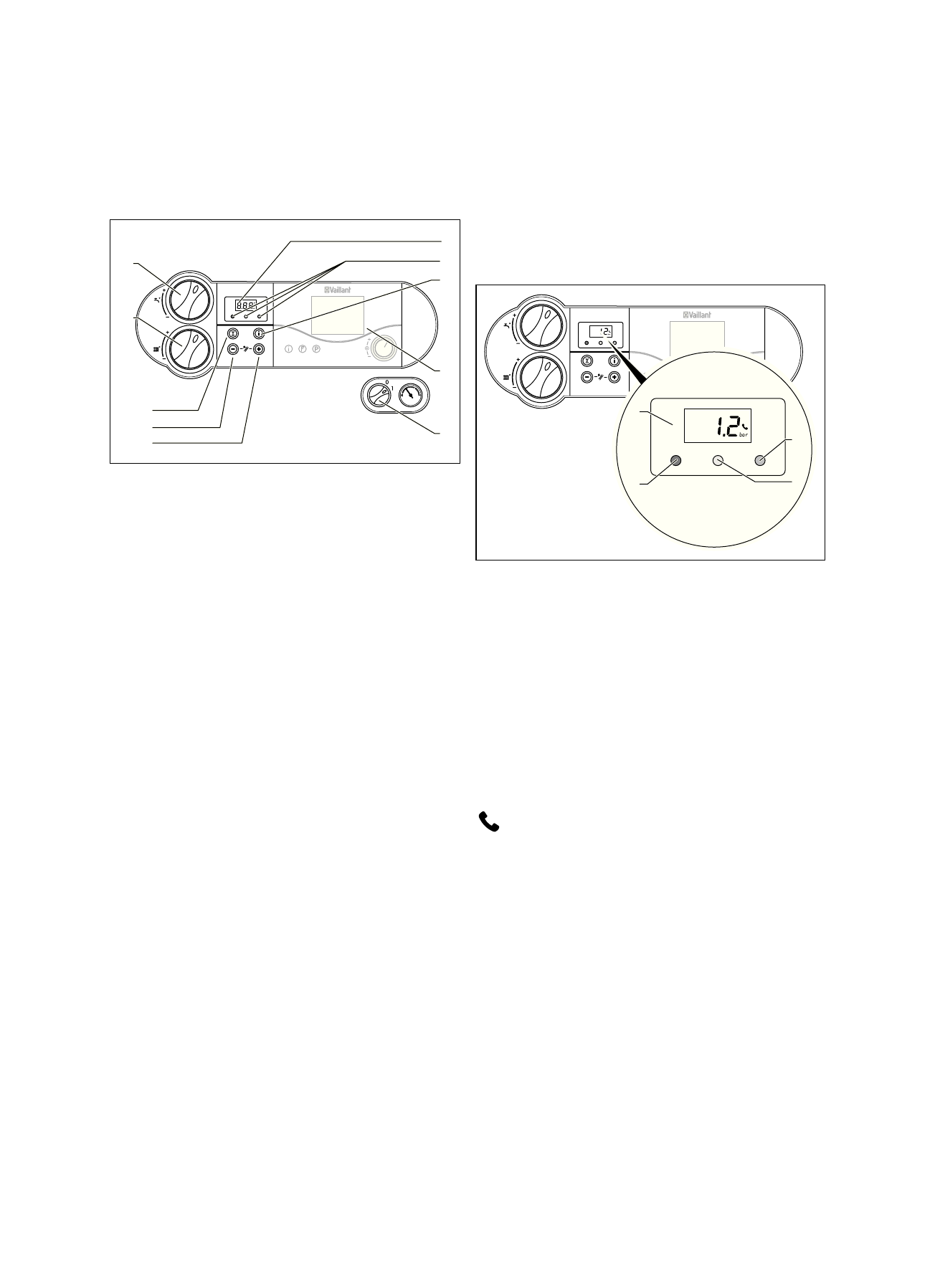

Рис. 4.3  Элементы управления (atmoTEC pro, turboTEC pro)

Для открывания передней панели возьмитесь за углубления и
откиньте ее вниз. Теперь становятся видны элементы управления,
имеющие следующие функции (ср. рис. 4.3):

1

  Дисплей для индикации текущего давления наполнения

отопительной установки, температуры подающей линии
отопления или определенной дополнительной информации.

2

  Индикационные лампы для режимов работы.

3

 Кнопка

„

i

” для вызова информации.

4

 Встроенный

регулятор

(принадлежность).

5

  Главный выключатель для включения и выключения прибора

6

 Кнопка

„

+

” для пролистывания вперед индикации на дисплее

(для специалиста при наладочных работах и поиске
ошибок).

7

 Кнопка

„

-

” для пролистывания назад индикации на дисплее

(для специалиста при наладочных работах и поиске
ошибок), а также для переключения индикации на
отображение текущей температуры подающей линии
отопления.

8

 Кнопка

„

Устранение сбоев

” для сброса определенных

сбоев.

9

  Ручка настройки температуры подающей линии отопления.

10

Ручка настройки температуры горячей воды на выходе.

Многофункциональный индикатор

Приборы atmoTEC pro/turboTEC pro оснащены
многофункциональным индикатором. Если главный выключатель
включен, и прибор функционирует нормально, индикатор
отображает текущее давление наполнения отопительной
установки (в примере 1,2 бар).

bar

1

4

2

3

Рис. 4.4  Дисплей (atmoTEC pro, turboTEC pro)

1

  Индикация текущего давления наполнения отопительной

установки, температуры подающей линии отопления или
индикация кода состояния или ошибки.

2

  Зеленая индикационная лампа для горячей воды

  выкл: Не производится разбора горячей воды

мигает: Производится разбор горячей воды.

3

  Желтая индикационная лампа

светится непрерывно: Горелка вкл.

4

  Красная индикационная лампа

светится непрерывно: Прибор находится в состоянии сбоя,
отображается код
ошибки.

Только в сочетании с vrnetDIALOG:
До тех пор, пока на дисплее отображается символ,
температура подающей линии отопления и горячей
воды на выходе будет задаваться посредством
принадлежности vrnetDIALOG, т. е. прибор работает не
с такими, как установленные на ручках настройки (

9

) и

(

10

) температурами.

Этот режим работы можно завершить только:
– посредством vrnetDIALOG или
–  изменением настройки температуры на ручках

настройки (

9

) или (

10

)  более чем на

±

5 K.

Этот режим работы нельзя завершить:
– нажатием кнопки (

8

) „Устранение сбоев“

или

–  выключением и включением прибора.

4 Эксплуатация
