Замена конструктивных узлов
38
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
10
10.7
Замена датчика температуры NTC и теплового
предохранителя
>
Отсоедините аппарат от электросети.
>
Дайте воде в системе отопления и в аппарате охладиться до при-
мерно 40 °C.
2
1

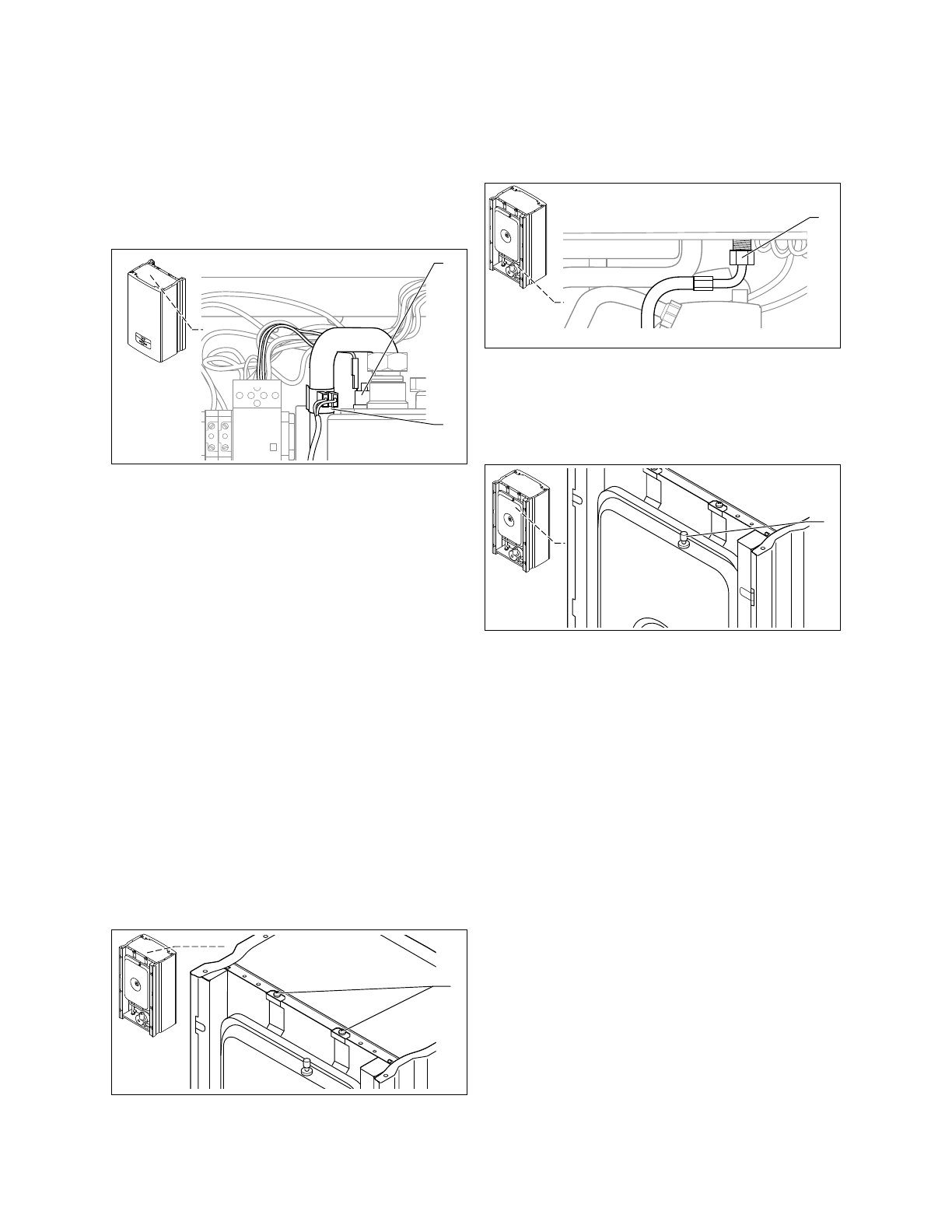

10.9 Датчик температуры NTC и тепловой предохранитель
Тепловой предохранитель (1)
>
Отверните винт на креплении предохранительного ограничителя
температуры.
>
Извлеките тепловой предохранитель в сборе с креплением.
>
Отсоедините оба штекерных соединения.
>
После монтажа нового теплового предохранителя проверьте
прочную посадку крепления и штекерного соединения.
Температурный датчик NTC (2)
>
Извлеките температурный датчик в сборе с держателем.
>
Отсоедините оба штекерных соединения.
>
После монтажа нового температурного датчика проверьте проч-
ную посадку крепления и штекерного соединения.
10.8
Замена расширительного бака
>
Отсоедините аппарат от электросети.
>
Дайте воде в системе отопления и в аппарате охладиться до при-
мерно 40 °C.
>
Закройте сервисные краны в подающей и обратной линиях ото-
пления.
>
Закройте сервисный кран в подводящей линии холодной воды.
>
Опорожните аппарат.
1
10.10 Крепежные винты крепежного щитка
>
Открутите оба винта (
1
) крепежного щитка на верхней стороне
аппарата.
1
10.11 Крепление патрубка для воды
>
Открутите патрубок для воды (
1
) на нижней стороне
расширительного бака.
>
Извлеките расширительный бак из аппарата вверх.
>
При монтаже всегда используйте новые уплотнители.
1
10.12 Контрольный штуцер
>
Перед заполнением системы отопления измерьте давление на
входе расширительного бака при безнапорном аппарате на кон-
трольном штуцере (
1
) расширительного бака. Давление на
входе должно быть на 0,02 MПа (0,2 бар) выше статической
высоты системы отопления.
>
Заполните и обезвоздушьте систему отопления. При этом
давление воды должно быть на 0,02 – 0,03 MПа (0,2–0,3 бар)
выше давления на входе расширительного бака. Давление воды
Вы можете определить по манометру при холодной установке.
>
После заполнения расширительного бака проверьте
герметичность патрубка для воды.
